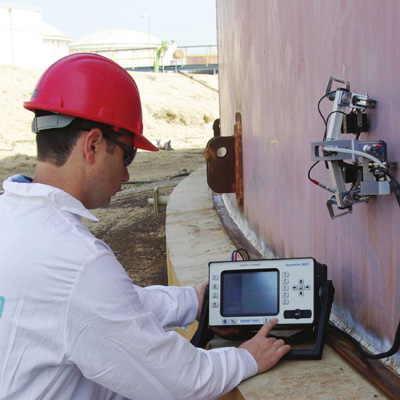

ISONIC 2007 представляет собой двухканальную версию прибора ISONIC 2005 и идентичен ему при работе в одноканальном режиме. Дополнительно он осуществляет возможность линейного сканирования и записи результатов контроля по двум каналам одновременно. При этом в зависимости от используемых ПЭП и решаемой задачи контроля, обеспечивается индикация сдвоенных профиля толщины, СВ-скана или TOFD-изображения. Это позволяет значительно повысить производительность контроля таких объектов, как резервуары, трубы, сварные соединения и т.д.

Особенности:

• Большой сенсорный экран высокого разрешения с полной цветовой гаммой
• Встроенный интерфейс для подключения однокоординатного датчика пути
• Интерфейсные порты: USB, LAN, VGA
• Возможность сохранения результатов работы из всех режимов во внутреннюю память (2 Гб)
• Прибор работает с преобразователями, возбуждающими следующие типы волн: продольная, поперечная, поверхностная и Лэмба
• Режимы отображения дефектоскопической информации: А-скан, В-скан, СВ-скан, и TOFD
• Визуализация профиля остаточной толщины и/или внутренних дефектов контролируемого сечения в режиме реального времени
• Запись протокола с результатами контроля до 20 метров по датчику пути (плотность записи 1 А-скан на мм пути).
• Отображение А-сканов в каждой точке контроля при просмотре протоколов
• Анализ отображаемых А-сканов при различных значениях усиления и других параметров без повторного сканирования
• Определение условных размеров дефектов, их типов и видов
• Два полноценных независимых дефектоскопических канала
• Габариты и масса прибора с присоединенной аккумуляторной батареей – 265х156х159 мм, 4.280 кг

Дефектоскоп ISONIC 2007 наилучшее решение разнообразных задач ультразвукового контроля:

• Точечный контроль (А-скан в точке) – классический вид ультразвукового контроля, основанный на анализе А-сканов, получаемых с использованием эхо-, зеркально-теневого и теневого методов. Данный вид контроля осуществляют все современные цифровые дефектоскопы общего назначения
• Одноканальный линейный контроль (сканирование по линии) – вид ультразвукового контроля, основанный на анализе линейного массива А-сканов, автоматически зафиксированных при перемещении преобразователя вдоль линии сканирования. Используется для решения следующих задач:
• В-скан профиля толщины – выполняется непрерывная запись измерений толщины объекта контроля посредством прямого преобразователя.
• В-скан поперечного сечения– выполняется непрерывная запись измерений амплитуд эхо-сигналов и расстояний до отражателей посредством прямого или наклонного преобразователя.
• СВ-скан карта объекта контроля – выполняется непрерывная запись измерений амплитуд эхо-сигналов и расстояний до отражателей посредством перемещения специального преобразователя, возбуждающего поперечные и поверхностные волны, а так же направленные волны Лэмба, по образующей плоскостного объекта контроля (например, листа).
• TOFD - высокочастотные В- и D- сканы - выполняется непрерывная запись измерений амплитуды, фазы и времени прихода высокочастотных сигналов.

Одноканальный линейный контроль может выполняться:

• по заданному оператором времени - ISONIC 2007 оборудован встроенными часами реального времени
• по датчику пути - ISONIC 2007 оборудован встроенным контроллером и интерфейсом однокоординатного механического энкодера

Двухканальный линейный контроль (сканирование по линии) – вид ультразвукового контроля, основанный на анализе линейного массива А-сканов, автоматически зафиксированных при перемещении преобразователя вдоль линии сканирования.

Используется для увеличения производительности при решении следующих задач:

• В-скан профиля толщины – выполняется непрерывная запись измерений толщины объекта контроля посредством прямого преобразователя
• СВ-скан карта объекта контроля – выполняется непрерывная запись измерений амплитуд эхо-сигналов и расстояний до отражателей посредством перемещения специального преобразователя, возбуждающего поперечные и поверхностные волны, а так же направленные волны Лэмба, по образующей плоскостного объекта контроля (например, листа)
• TOFD - высокочастотные В- и D- сканы - выполняется непрерывная запись измерений амплитуды, фазы и времени прихода высокочастотных сигналов

Двухканальный линейный контроль может выполняться :

• по датчику пути - ISONIC 2007 оборудован встроенным контроллером и интерфейсом однокоординатного механического энкодера
• XY контроль (сканирование по площади) – вид ультразвукового контроля, основанный на анализе двухмерного массива А-сканов, автоматически зафиксированных при перемещении преобразователя в плоскости сканирования. Выполняется при помощи дополнительного многокоординатного механического энкодера, подключаемого через порт USB и соответствующего программного обеспечения

------------------------------------------------
