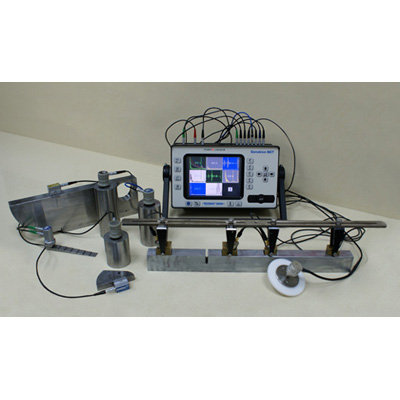

Ультразвуковой дефектоскоп ISONIC 2008
Госреестр (ГРСИ): не указано
ISONIC 2008 – самый миниатюрный в мире 8-канальный дефектоскоп, в котором каналы излучения-приема сигналов независимы друг от друга, причем каждый оснащен собственным АЦП.
При работе в одноканальном режиме ISONIC 2008 обеспечивает выполнение контроля и оперативную индикацию идентичную прибору ISONIC 2005. При многоканальном контроле (от 2 до 8 каналов) осуществляется линейное сканирование и запись А-сканов по всем каналам одновременно, при этом оперативная индикация прибора отображается в виде «прокручиваемой» ленты, где каждому задействованному каналу соответствует отдельная «дорожка».
Возможны следующие виды записи для отдельных «дорожек»:
- «кардиографический» – черная линия отображает огибающую максимальной амплитуды сигнала, совпадающего со стробирующим импульсом, а ширина одновременно воспроизводимой сплошной серой полосы соответствует временному сдвигу между началом стробирующего импульса и сигналом. При этом отклонение огибающей, равное всей ширине «дорожки», соответствует всей амплитуде сигнала на А-скане; ширина сплошной серой полосы, равная всей ширине «дорожки», соответствует совпадению фронта или пикового сигнала с моментом окончания стробирующего импульса. Огибающая максимальной амплитуды сигнала и сплошная серая полоса, отображающая его временной сдвиг относительно начала стробирующего импульса, воспроизводится лишь при условии превышения порога, определяемого вертикальной позицией стробирующего импульса на А-скане, но запоминание А-сканов осуществляется безусловно
- «картографический» – каждый А–скан, получаемый во время сканирования, отображается в виде горизонтальной линии с цветовой/яркостной модуляцией трека в соответствии с мгновенными значениями амплитуды сигнала
- TOFD – каждый невыпрямленный А-скан отображается в виде горизонтальной линии, яркость точек которой модулируется в соответствии с мгновенными амплитудой и знаком сигнала
- индикатор контакта – амплитуда сигнала сравнивается с пороговым уровнем и в случае его превышения отображается зеленым прямоугольником, а в противном случае – красным
Характерные примеры многоканального контроля с использованием дефектоскопа ISONIC 2008:
- контроль сварного шва системой из нескольких ПЭП на единой платформе (сканере), обеспечивающих полное прозвучивание объема шва и зоны термического влияния за один продольный проход с выявлением продольных протяженных и компактных дефектов (один или более каналов TOFD), поперечных дефектов (К- и/или Х-схема прозвучивания наклонными ПЭП), дефектов в корневой зоне и зоне валика усиления (наклонные ПЭП), дефектов в зоне термического влияния (прямые ПЭП) и т.д
- однопроходной контроль гибов композитных блоков несущей конструкции современного авиалайнера с использованием многоэлементных преобразователей, обеспечивающих полное прозвучивание объема изделия в единственно доступной для контакта внутренней области двугранного угла изнутри с последующей трансформацией многодорожечной записи в полосовой С-скан с учетом ширины полосы, прозвучиваемой одним преобразователем и коэффициента перекрытия полос
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Число каналов |
8 |
|
Методы подачи и получения импульса |
Параллельно – все каналы подают, принимают, оцифровывают и записывают сигналы одновременно |
|
Тип возбуждения** |
Биполярный прямоугольный импульс |
|
Время нарастания импульса ** |
≤5 наносек (10-90%) |
|
Амплитудавозбуждения ** |
Простая настройка (12 уровней) 75В … 400В от пика к пику до 50 Ом |
|
Длительность импульса* |
50…600 наносек., настройка с шагом 10 наносек. для каждой полуволны |
|
Режимы* |
Одиночный / Двойной |
|
Усиление** |
0 – по выбору; 15...5000 Гц, настраивается с шагом 1 Гц |
|
Внешняясинхронизациявход / выход** |
Макс +5V, время нарастания (τ) ≤ 5 ns, длительность (t) ≥100 ns, нагрузка ≥ 50 Ом |
|
Усиление* |
0...100 дБ, настройка с шагом 0.5 дБ |
|
Уровень собсбвенных шумов** |
81 милливольт от пика к пику до 80 дБ усиления / диапазон 25 МГц |
|
Частотный диапазон** |
Ширина диапазона 0.2...25 МГц |
|
Цифровой фильтр* |
32 типа, дальний ИК диапазон с низшей и высшей границей частоты, настраив. с шагом 0.1 МГц |
|
Скорость ультразвука* |
300...20000 м/сек. (11.81…787.4 "/мс) настройка с шагом 1 м/сек. (0.1 "/мс) |
|
Диапазон* |
0.5...7000 миллисек., настройка с шагом 0.01 миллисек. |
|
Задержкаразвертки* |
0...3200 миллисек., настройка с шагом 0.01 миллисек. |
|
Угол раскрыва датчика* |
0…90° настройка с шагом 1° |
|
Задержка датчика* |
0 - 70 миллисек., натройка с шагом 0.01 – возможно увеличение |
|
Режимывыводанаэкран* |
Высокочастотный сигнал, Детектированный сигнал (полная волна / отрицательная или |
|
Отсечка* |
0...99 % высоты экрана с шагом 1% |
|
DAC / ВРЧ* |
Теоретические - строятся по вводимому коэффициенту затухания дБ/мм Экспериментальные - строятся по эхо-сигналам от одинаковых отражателей, расположенных на Динамический диапазон 46 dB, скорость нарастания < 20 дБ/мкс, число точек < 40 |
|
АРД (DGS)* |
Стандартная библиотека 18 датчиков / возможно неограниченное расширение |
|
Стробы* |
2 независимых строба / возможно неограниченное расширение |
|
Начало и длительность стробов* |
Регулируются во всем диапазоне развертки с шагом 0,1 мм или большим по выбору |
|
Порог строба* |
5...95 % от высоты A-скана с шагом 1 % |
|
Режимы измерений – вывод на дисплей* |
27 автоматических режимов / возможно расширение; учет двух скоростей ультразвука при работе со слоистыми материалами; учет: кривизны поверхности / толщины объекта / количества переотражений луча при контроле наклонными датчиками; автокалибровка скорости УЗ и задержки датчика для всех типов датчиков |
|
Заморозка (A-сканы и спектр сигрналов)* |
Полная заморозка - А-сканы и спектр сигналов / заморозка пиков - А-сканы / работают все режимы измерений, регулировка стробов и изменение усиления в пределах +/- 6 дБ для замороженных сигналов |
|
Интерфейс энкодера |
Встроенный интерфейс для поступательного механического энкодера |
|
Кодирование |
Основывается на времени (встроенные часы реального времени – разрешение 0.02 сек.) – только для одноканальной работы; относительно положения (поступательный энкодер – разрешение 0.5 мм) – для одно- и двухканальных режимов |
|
Режимыотображения |
Одноканальный: В-скан профиля толщины, В-скан поперечного сечения, СВ-скан карта объекта Многоканальный TOFD: ленточная диаграмма 4 типов (амплитуда/TOFD P/E, карта, TOFD, объединение) |
|
Стандартная длина пути при прямом линейном сканировании |
50…20000 мм (2"…800"), авто прокрутка |
|
Метод записи |
Полная запись необработанных данных |
|
Областьинтереса (ROI) * |
Устанавливается при помощи задержки развертки, задержки датчика, диапазона, скорости ультразвука и других параметров настройки прибора |
|
Анализизображенийонлайн * |
Воспроизведение А-сканов при различных уровнях усиления, |
|
Создание отчетов по данным** |
Прямое подключение принтера к дефектоскопу для распечатки файлов настроек, А-сканов, спектра сигналов, В-сканов профиля толщины, В-сканов поперечного сечения, СВ-сканов карт объекта, кapт TOFD, ленточных диаграмм |
|
Емкость памяти |
Не менее 100000 файлов настроек прибора с А-сканами и/или спектрами сигналов, не менее 10000 файлов протоколов контроля с настройками прибора, В-сканами профиля толщины, В-сканами поперечного сечения, СВ-сканами картами объекта, картами TOFD, ленточных диаграмм и полными массивами А-сканов, зафиксированных в процессе контроля |
|
Встроенный ПК |
AMD LX 800 – 500МГц |
|
ОЗУ |
512 Мб |
|
Встроенная память – квази жесткий диск |
4 Гб |
|
Выходы |
LAN, USB X 2, PS 2, SVGA |
|
Дисплей |
6.5 дюймов, цветной (32 бит) SVGA 640×480 пикс. 133×98 мм (5.24" ×3.86") читаемый при солнечном свете LCD; максимальный размер A-скана (рабочая поверхность) – 130×92 мм (5.12" × 3.62") |
|
Управление |
Герметичные клавиатура и мышь на передней панели; сенсорный экран |
|
Совместимость со внешними устройствами |
PS 2 клавиатура и мышь, USB клавиатура и мышь, карта памяти USB, USB или LAN принтер, соединение ПК через USB или LAN, внешний монитор SVGA |
|
Операционная система |
Windows™ XP Embedded |
|
Питание |
Напряжение сети - 100…240 В, 40…70 Гц, автовыбор; батарея 12В 8AЧ до 6 часов непрерывной работы |
|
Корпус |
IP 53 прочный алюминиевый корпус с ручкой для переноски |
|
Габариты |
265×156×101 мм (10.43"×6.14"×3.98") – без батареи |
|
Вес |
2.500 кг (5.50 фунтов) - без батареи |
* индивидуальная настройка на каждый канал
** общий параметр / режим / особенность всех каналов
