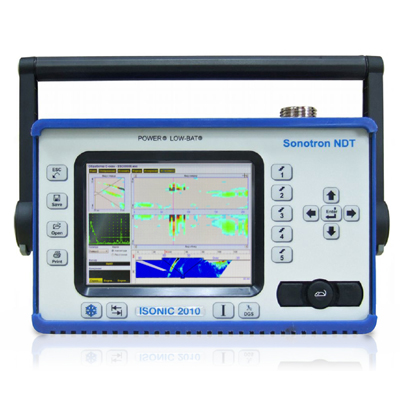

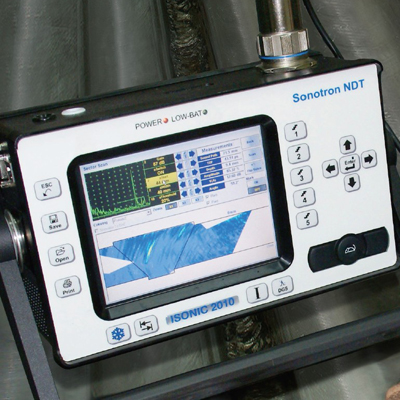

Ультразвуковой дефектоскоп ISONIC 2010
Госреестр (ГРСИ): не указано
Дефектоскоп ISONIC 2010 является уникальным сочетанием технологии фазированных решеток возможностей работы со стандартными УЗ преобразователями и технологией TOFD.
Обеспечивает запись и отображение 100% исходных данных. Сочетание подобной функциональности с компактностью, легкостью и возможностью работы от батарей делает этот прибор незаменимым для всех видов ультразвукового контроля.
Дефектоскоп поддерживает работу с фазированными решетками в режиме 32:32. В этом режиме прибор работает с независимо регулируемыми излучающей и приемной апертурами, в каждой из них может быть представлено до 32 активных элементов. Группы элементов фазированной решетки, образующие излучающую и приемную апертуру, могут быть полностью или частично согласованы или полностью разделены, что обеспечивает большую гибкость в выборе угла падения, фокусного расстояния, типа излучаемой и принимаемой волны, включая прямое преломление и дифрагированный режим преобразованного сигнала.
Каждый канал оснащен собственным А/Ц преобразователем. Параллельный запуск, А/Ц преобразователь и цифровая синхронизация в реальном времени обеспечивает любую структуру и размер излучающей и приемной апертуры. Выполнение фокального закона за один цикл передачи/приема УЗ импульса позволяет получить максимальную скорость прозвучивания.
Дефектоскоп ISONIC 2010 оснащен независимым каналом для использования обычных УЗ датчиков и проведения TOFD, возможна запись как в раздельном, так и в совмещенном режимах работы генератора/приемника.
Особенности:
- 100% запись А-Скана в любой точке контролируемого объекта
- прорисовка геометрии сварного соединения, в том числе V-образной разделки кромок, таврового сварного соединения, углового сварного соединения, а также кольцевых сварных соединений, позволяющая точно определить местоположение найденного дефекта
- измерение геометрических размеров дефекта: глубины залегания, условной ширины и протяженности
- документирование полученных результатов в табличном виде, с А-Сканом найденных дефектов, максимальной амплитуды и геометрических размеров дефектов
Рекомендуемый комплект поставки:
- электронный блок ультразвукового дефектоскопа ISONIC 2010 с источником сетевого питания
- аккумуляторная батарея для дефектоскопа ISONIC
- зарядное устройство для аккумуляторной батареи дефектоскопа ISONIC
- защитный резиновый чехол
- ультразвуковая фазированная решетка на 32 независимых элемента, частотой - 5,0 Мгц (2,25 или 7,5 Мгц)
- сменная наклонная призма
- сменная прямая призма (20 мм или 40 мм)
- энкодер
- жесткий кейс для перевозки
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Встроенный компьютер |
AMD LX 800 – 500МГц |
|
Размер единичного файла записи результатов |
50 - 20000 мм (2" - 800"), автоматическая прокрутка |
|
Дисплей |
Сенсорный 6.5" высокой яркости, 640 x 480 пикселей |
|
Управление |
Манипулятор “мышь” |
|
Интерфейс |
2 x USB, Ethernet |
|
Операционная система |
Windows™XP Embedded |
|
Корпус |
Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53 |
|
Размеры |
265x156x139 мм - с батарей |
|
Вес |
3.580 кг - с батарей |
Модуль Фазированных Решеток
|
Тип импульса |
Биполярный прямоугольный импульс |
|
Время нарастания импульса: |
<7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта) |
|
Амплитуда импульса |
Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом |
|
Длительность полуволны импульса |
50 - 600 нс с шагом в 10 нс |
|
Излучающая апертура |
1 - 32 |
|
Фазирование (излучающая апертура) |
0 - 100 мкс с разрешением в 5 нс |
|
Частота повторения импульсов |
10 - 5000 Гц с шагом в 1 Гц |
|
Принимающая апертура |
1 - 32 |
|
Усиление |
0 - 100 дБ с шагом в 0.5 дБ |
|
Низкий уровень шумов |
85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц |
|
Частотный диапазон |
широкополосный, 0.2 - 25 МГц |
|
АЦ преобразование: |
100 МГц 16 бит |
|
Наложение сигналов принимающей апертуры |
В режиме реального времени, без мультиплексирования |
|
Фазирование (принимающая апертура) |
В режиме реального времени 0 - 100 мкс с разрешением 5 нс |
|
Режимы отображения A-скана |
ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна) |
|
DAC /ВРЧ для фокусных законов |
|
|
Стробы для фокального закона
|
2 независимых стробирующих импульса/неограниченное расширение |
|
Начало и длительность строба
|
Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм /// 0.001" |
|
Порог
|
5 - 95 % высоты A-Скана, регулировка с шагом 1 % |
|
Число фокальных законов |
8192 |
|
Режимы сканирования и визуализации |
|
|
Метод сбора данных
|
100% необработанные данные |
Канал генератора/приемника для стандартных или TOFD датчиков
|
Число каналов |
1 или 2 |
|
Работа генератора/приемника (8 или 16 каналов) |
|
|
Тип импульса |
Биполярный прямоугольный импульс |
|
Время нарастания импульса |
<7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта) |
|
Амплитуда импульса: |
Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом |
|
Длительность полуволны импульса |
50 - 600 нс с шагом в 10 нс |
|
Режимы |
Раздельный / Совмещенный |
|
Частота повторения импульсов |
10 - 5000 Гц с шагом в 1 Гц |
|
Усиление |
0 - 100 дБ с шагом в 0.5 дБ |
|
Низкий уровень шумов |
85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц |
|
Частотный диапазон |
широкополосный, 0.2 - 25 МГц |
|
Цифровой фильтр |
32 КИХ полоса пропускания с регулировкой нижнего и верхнего порогов |
|
Режимы отображения A-скана |
ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна), Спектр сигнала (быстрое преобразование Фурье) |
|
DAC / ВРЧ |
|
|
АРД диаграммы |
Стандартная база данных для 18 преобразователей/неограниченное расширение |
|
Стробы |
2 независимых стробирующих импульса/неограниченное расширение |
|
Начало и длительность строба |
Регулировка в диапазоне длительности задержки и развертки с шагом в 0.1 мм /// 0.001" |
|
Порог |
5 - 95 % высоты A-Скана, регулировка с шагом 1 % |
|
Режимы измерений |
27 автоматических режимов с возможностью расширения; режим измерений с двумя скоростями УЗ для многослойных материалов |
|
Показания дисплея |
Структуры; Учет кривизны поверхности / толщины объекта / переотражений луча при контроле наклонными датчиками; Автоматическая калибровка скорости звука и задержки для всех типов датчиков |
|
Заморозка” (A-скан и спектр сигнала) |
Полная “заморозка” - A-сканы и спектр сигнала / Заморозка пика сигнала - A-Сканы/ Для зафиксированных сигналов доступны все виды измерений, включая перенос стробов, а так же изменение усиления в пределах ±6дБ |
|
Режимы сканирования и визуализации |
|
|
Метод сбора данных |
100% необработанные данные |
