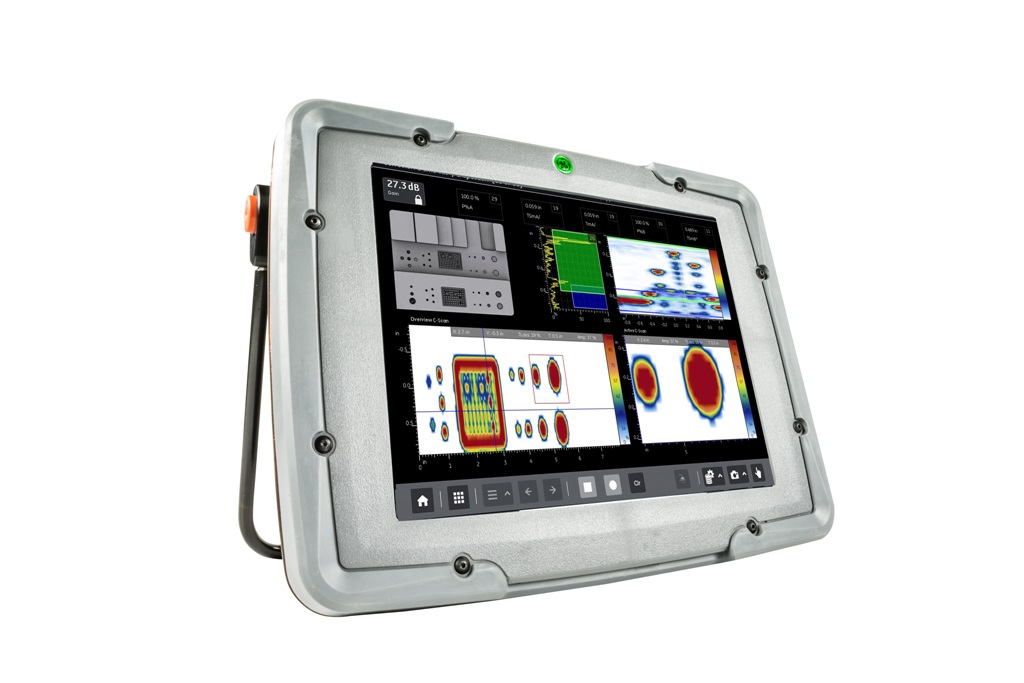

Ультразвуковой дефектоскоп Mentor UT
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Ультразвуковой дефектоскоп от GE на фазированной решетке Mentor UT 32/32 с режимом, оптимизированным для контроля язвенной коррозии.Дефектоскоп Mentor UT для контроля коррозии может легко работать с проверенными в условиях эксплуатации преобразователями серии DM, а также с доступным в продаже механическим сканером контроля коррозии.
Преимущества дефектоскопов Mentor UT:
- Специальное приложение для поставленных задач
- Автоматическая идентификация преобразователя
- Пошаговая калибровка
- Упрощенное сканирование коррозии
- Класс защиты IP65
- Разрешение дисплея 1024х768 пикселей
- Диагональ экрана 264 мм
- Вес 2.9 кг с аккумулятором
- Встроенная память 16 Гб
- Рабочая температура от -20°С до +55°С
- USB разъем
- Беспроводная связь через Wi-Fi
- Отчеты в формате PDF файлов
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Физические параметры | |
| Габариты (Ш х В х Г) | 295 х 230 х 60 мм (12 х 9,4 х2,4 дюйма) |
| Масса с аккумуляторной батереей | 2,9 кг (6,5 фунтов) |
| Дисплей | |
| Размер экрана | Диагональ 264 мм (10,4 дюйма) |
| Разрешение экрана | 1024 х 768 пикселей |
| Режимы |
Специальные цветовые режимы для работы внутри и вне помещения
|
| Угол обзора | ±85º во всех направлениях |
| Сенсорный экран | |
| Возможность работы в перчатках | Да |
| Поверхность |
Химически упрочненное стекло, устойчивое к царапинам, химически устойчивое, оптически связанное с дисплеем
|
| Хранение данных | |
| Твердотельный жесткий диск | 16 ГБ |
| USB-накопитель | USB 2.0 |
| Захват данных | |
| Файлы данных |
Полный захват А-развертки для каждой точки С-развертки, все настройки. Вызов данных непосредственно на приборе с возможностью выполнения полного анализа.
|
| Настройка файлов |
Все процедуры прибора + точка, в которой остановилось выполнение процедуры.
|
| Снимок экрана | Формат JPG |
| Отчет | Формат PDF |
| Передача данных через удаленные интерфейсы | |
| Wi-Fi | 802.11 b, g, n |
| Удаленная совместная работа |
По локальной сети и через Интернет посредством программной платформы InspectionWorks
|
| Программная платформа InspectionWorks |
Да |
| Ввод/вывод | |
| Оси энкодера |
2 цифровых квадратурных энкодера для осей X-Y
|
| Звуковой сигнал | Тон 2,7 кГц |
| Питание | |
| Встроенная аккумуляторная батарея | 63 Вт*ч, литий-ионная |
| Внешняя аккумуляторная батарея | 84 Вт*ч, литий-ионная |
| Входное напряжение |
От 100 до 240 В переменного тока, 47-63 Гц, 1,9 А
|
| Продолжительность работы от батареи |
3 часа от внутренней, 6 часов от подключенной внешней батареи при рабочих условиях эксплуатации
|
| Соответствие требованиям |
Соответствует требованиям Управления регулирования перевозок Федерального агентства воздушного транспорта с одной батареей находящейся внутри, и одной упакованной внешней батареей
|
| Условия окружающей среды | |
| Рабочая температура |
От -20ºС до +55ºС (от -4ºF до 131ºF) в соответствии с методом MIL-STD-810G 501.5 и 502.5, процедура I
|
| Температура хранения |
<
span>От -20ºС до +70ºС (от -4ºF до 158ºF) в соответствии с методом MIL-STD-810G 501.5 и 502.5, процедура II |
| Степень защиты от внешних воздействий | Испытано в соответствии с IP65 |
| Механические воздействия |
Удары при перевозке, соответствующие падению с высоты 4 футов по методу MIL-STD-810G 516.6, процедура V
|
| Визуализация данных | |
| Интерфейс пользователя |
Настраиваемый с использованием программного обеспечения Mentor Create
|
| Зум |
Любой режим отображения данных может быть открыт в полноэкранном режиме движением пальцев
|
| Справочный материал |
Печатный текст, JPG, PNG, BMP, PDF или видео (MP4)
|
| Виды разверток | А, Е, С — развертка |
| Выбор датчика |
Переключение между традиционным УЗК и ФР на одном и том же экране
|
| Измерения |
Амплитуда, глубина, расстояние, уменьшение толщины стенки, минимальная толщина, положение по оси X и Y
|
| Калибровка |
ФР: ВРЧ, скорость в материале, линия задержки преобразователя, Auto80, калибровка энкодера, проверка на наличие неисправных элементов
Традиционный УЗК: 2 точки (скорость в материале и линия задержки преобразователя) |
| Сканирование | |
| Апертура | 1-32 элемента |
| Макс. количество элементов | 32 |
| Фокальные законы | 1024 |
| Вид сканирования | Линейное, фокусированное |
| Генератор | |
| Форма импульсов | Двухполярные прямоугольные |
| Напряжение импульсов | 20-150 В с шагом 5 В |
| Ширина импульса (авто и ручная) | 50-3000 нс |
| Шаг регулировки импульса | 10 нс |
| Приемник и оцифровщик | |
| Усиление | 0-78 дБ с шагом 0,2 дБ |
| Количество точек ВРЧ | До 16 |
| Динамический диапазон ВРЧ | 50 дБ/мкс |
| Детектирование |
Положительная полуволна, отрицательная полуволна, двухполупериодная волна, радиосигнал
|
| Полоса пропускания | От 0,5 МГц до 15 МГц |
| Частота повторения импульсов | От 10 Гц до 18 кГц |
| Частота дискретизации |
62,5 МГц, возможная дискретизация до 500 МГц
|
| Шаг задержки | 2.5 нс |
| Диапазон развертки | От 50 нс до 150 мкс |
| Точки сжатия А-развертки | 512, 1024, 2048, 4096 |
| Фильтры | 1, 2, 4, 5, 7.5, 10 МГц и широкополосный |
| Стробы |
А, В и IF, управление при помощи сенсорного экрана или параметрами меню
|
| Режим TOF |
J-фронт, пред нулевой, пост нулевой, пиковый
|
| Амплитудные режимы |
Показания до 80% FSH — глубокий динамический диапазон
|
| Режимы запуска | Зондирующий импульс, IF |
| Разрешение по толщине | 0,05 мм (0,002 дюйма) |
