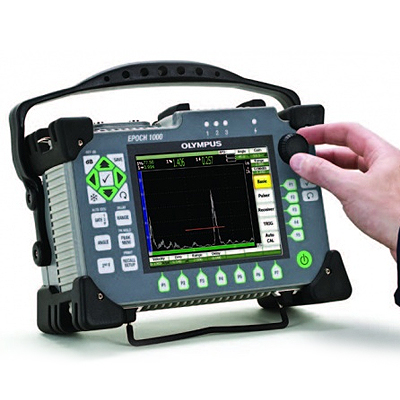

Ультразвуковой дефектоскоп на фазированной решетке EPOCH 1000
Госреестр (ГРСИ): не указано
EPOCH 1000 - универсальный ультразвуковой дефектоскоп с фазированной решёткой.

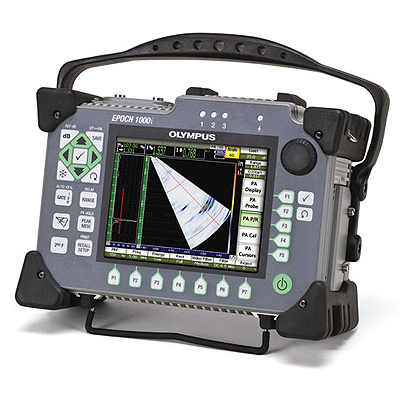

Дефектоскопы EPOCH 1000 сочетают в себе традиционный ультразвук нового поколения и возможности визуализации фазированных решёток. Существуют следующие модели дефектоскопа: EPOCH 1000, 1000iR и 1000i оснащены экраном VGA с высоким качеством изображения при ярком солнечном свете. Ручка прокрутки и курсорные кнопки по обеим сторонам экрана дают больше возможностей для настройки параметров и навигации в интерфейсе прибора. Кроме того, дефектоскоп EPOCH 1000 соответствуют требованиям стандарта EN12668-1. В дополнение к традиционному ультразвуку нового поколения в модели EPOCH 1000i присутствуют полнофункциональные возможности визуализации фазированных решёток.
Дефектоскоп EPOCH 1000 обладает следующими особенностями:
- Возможность подключения фазированных решеток
- Более 30 цифровых фильтров
- ЧЗИ 6 кГц для высокоскоростного сканирования
- Автоматическое распознавание датчиков
- Интуитивная калибровка задержки в призмах и усиления для всех законов фокусировки
- Программируемые аналоговые входы и выходы сигнализации
- Соответствие стандарту IP67 для работы в жестких условиях
- Цифровой приемник с большим динамическим диапазоном
- Набор опций визуализации для упрощения интерпретации A-scana
- Стандартные динамические кривые DAC/ВРЧ
- Встроенные АРД диаграммы

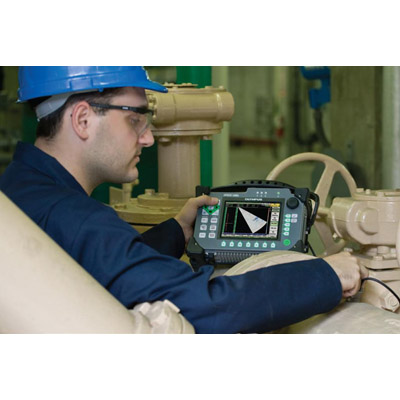

Применение дефектоскопов EPOCH 1000:
- Контроль сварных швов
- Контроль и определение размеров трещин
- Энергетическая промышленность
- Контроль литых и кованных изделий
- Определение размеров дефектов по АРД диаграммам
- Использование с промышленными системами контроля и сканерами
- Определение дефектов и отслоений в композитах
- Аэрокосмическая промышленность
- Автомобильная промышленность
- Транспорт
- контроль сварных швов
- контроль и определение размеров трещин
- Энергетическая промышленность
- контроль сварных швов AWS D1.1/D1.5
- контроль литых и кованых изделий
- определение размеров дефектов по АРД-диаграммам
- Использование с промышленными системами контроля и сканерами
- обнаружение дефектов и отслоений в композитах
- аэрокосмическая промышленность и техническое обслуживание
- автомобильная и транспортная промышленность
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
| Общие размеры (ширина х высота х толщина) - Ш х В х Т | 252 мм х 177 мм х 107 мм |
| Вес | 3,67 кг вместе с литий-ионной батареей |
| Клавиатура | английская, международная, японская, китайская |
| Языки интерфейса | английский, испанский, французский, немецкий, японский, китайский, русский, итальянский, польский |
| Разъёмы датчиков | BNC или LEMO № 1 |
| Хранение данных | До 10 000 идентификаторов с формой сигнала на стандартной карте CompactFlash ёмкостью 4 Гб |
| Тип батареи | Одна стандартная ионно-литиевая перезаряжаемая батарея |
| Время работы батареи без подзарядки | 8 часов (традиционный режим УЗК); 7 часов (режим фазированной решётки) |
| Питание | От сети переменного тока: 100 В - 120 В, 200 В - 240 В, 50-60 Гц |
| Режим ожидания | Регулируемый, от 15 минут до 120 минут с экономией заряда батареи 50%. |
| Тип дисплея | Цветной трансфлективный ЖК-дисплей VGA (640 x 480 пикселей ) с частотой обновления изображения 60 Гц |
| Размер дисплея (Ш х В, диаг.) | 132,5 × 99,4, 165,1 мм |
| Порты USB | 1 порт USB-клиент, 3 порта USB-хост |
| RS-232 | Есть |
| Видео-выход | Стандартный выход VGA |
| Аналоговый выход | 4 аналоговых выхода, полная селектируемая шкала 1 В/10 В, макс. 4 мА |
| Выход сигнализации | 6 выходов сигнализации, 5 В TTL, 10 мА |
| Вход/выход синхронизации | Вход синхронизации 5 В TTL, 10 мА Выход синхронизации, 5 V TTL, 10 мА |
| Входы кодировщика | Двухосная линия кодировщика (квадратура) |
| Рейтинг IP | Соответствие требованиям IP66 |
| Работа во взрывоопасной атмосфере | Проведены испытания в соответствии с MIL-STD-810F, метод 511.4, Процедура 1. Атмосфера определяется в соответствии с NFPA 70, Ст. 500 как Класс I, Раздел 2, Group D. |
| Защита от ударных воздействий | IEC 600689-2-27, 60 г, 6 микросек. полусинусоидальный импульс, всего 18 осей |
| Устойчивость к вибрациям | Синусоидальная вибрация, IEC 60068-2-6, 5 Гц - 150 Гц при амплитуде смещения 2 g, 20 циклов |
| Рабочая температура | от -10 ° до 50°C |
| Температура хранения батареи | от -20 ° до 60°C |
| Температура зарядки батареи | от 0 ° до 40°C |
| Законы фокусировки | 61 |
| Максимальное количество элементов | 64 элемента |
| Максимальная активная апертура | 16 элементов |
| Фильтрация видео | Выкл., Низкая, Высокая |
| Режимы отображения | А-скан, S-скан, линейный скан, С-скан, А-скан+изображение |
| Частота обновления изображения | 60 Гц для всех А-сканов; 20 Гц для всех изображений |
