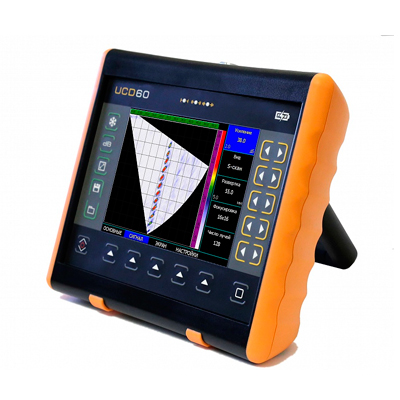

Ультразвуковой дефектоскоп на фазированных решетках УСД-60ФР
Госреестр (ГРСИ): не указано
Дефектоскоп УСД-60ФР позволяет оперативно проводить контроль с построением В-скана (работа с фазированной решеткой), а так же использовать классические преобразователи.
Революционный ультразвуковой дефектоскоп нна фазированных решетках УСД-60ФР впервые совмещающий использование классических преобразователей ФАР с математической обработкой сигналов по методу SAFT.
Прибор имеет специально разработанный ударопрочный корпус с классом защиты IP65. Помимо традиционных функций, дефектоскоп имеет вход 2-х координатного энкодера, позволяющий подключать различные сканеры для построения C-, B- и других сканов и TOFD развертки контролируемого участка изделия. Уникальный морозостойкий современный экран с цветной TFT матрицей 640х480, великолепным быстродействием и широким углом обзора - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отрицательных температурах.
Наличие конструктора сварного шва и режима учета реальной геометрии изделия позволяет сделать контроль удобным и наглядным. Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
Дефектоскоп УСД-60ФР обладает следующими отличительными особенностями:
- подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности
- регулировка рабочей апертуры преобразователя и шага лучей синтезируемого скана позволяет выбрать оптимальное соотношение между производительностью контроля и точностью отображаемой картинки
- реконструкция изображения на полный экран без потери производительности

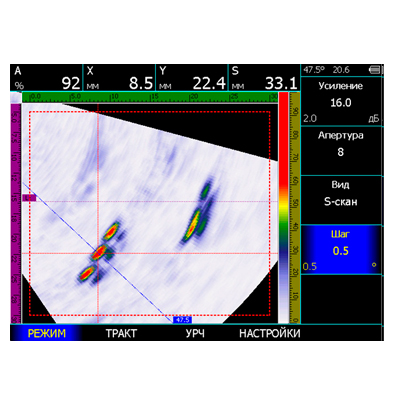

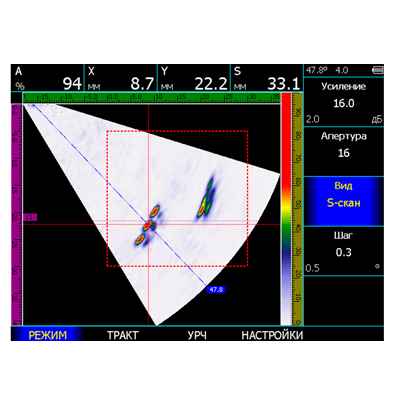

- секторное (S-скан) и линейное (L-скан) сканирование
- построение B-скана хода лучей с учетом толщины контролируемого материала и геометрии сварного шва
- измерение относительных размеров с использованием маркера
- загрузка параметров всех ФАР преобразователей из памяти прибора
- конструктор сварного соединения, позволяющий задать геометрию сварного шва, положение преобразователя и режим контроля
- функция ВРЧ (временная регулировка чувствительности) для компенсации затухания ультразвуковых колебаний в материале. Функция УРЧ (угловая регулировка чувствительности) для выравнивая амплитуды сигналов во всем диапазоне углов ввода. Универсальный режим калибровки УРЧ позволяет выровнять чувствительность по 10 любым отражателям, указанным пользователем
- регулируемая зона для выделения участка скана, в котором происходит контроль сигнала. Режим "лупа" - для вывода зоны контроля на весь экран
- запись сигналов по 2х координатному энкодеру с просмотром результатов прямо в приборе или на ПК
Комплектация:
- электронный блок УСД-60ФР со встроенным Li-ion аккумулятором
- предустановленное ПО «Классический УЗ дефектоскоп»
- предустановленное ПО «УЗ дефектоскоп с ФАР»
- блок питания сетевой 15 В / 220 В
защитный чехол с блендой и креплением на корпусе оператора - 16-ти элементный преобразователь с ФАР, по выбору
- призма для ФАР наклонная 55 град.
- призма для ФАР прямая
- кабель Lemo00-Lemo00 1,5 м
- преобразователь ультразвуковой П111-2,5-К12
- преобразователь ультразвуковой П111-5-К6
- преобразователь ультразвуковой П121-2,5-40
- преобразователь утразвуковой П121-5-65
- кабель USB для связи с ПК
- ПО на CD-диске
- комплект документации
- кейс
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Тип используемых ФАР | любые 16-ти канальные |
| Регулировка рабочей апертуры |
4, 8 и 16 одновременно работающих элементов
|
| Регулировка шага сканирования по углу | от 0,3 до 2 град |
| Развёртка |
мин.: 0 - 5 мм макс.: 0 - 600 мм с шагом 0.1, 1, 5, 10 мм
|
| Режим |
S-скан (секторное сканирование), L-скан (линейное сканирование)
|
| Диапазон скоростей | 2300 - 10 000 м/с |
| Зондирующий импульс |
радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5)
|
| Частота повторений ЗИ |
устанавливается автоматически в зависимости от заданных параметров
|
| Усилитель |
широкополосный: 0.1-20 МГц (-6 дБ)
|
| Диапазон регулировки усиления | 80 дБ, с шагом 0.5, 1, 2, 6 дБ |
| Дополнительная клавиша +dB | 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) |
линейное, с крутизной до 10 дБ/мкс
|
| Угловая Регулировка Чувствительности (УРЧ) | коррекция по 10 точкам |
| Детектирование |
А-скан, B-scan, С-скан, D-скан, S-скан, L-скан, TOFD
|
| Зоны контроля |
регулируемая прямоугольная зона контроля
|
| Автоматическая Сигнализация Дефектов (АСД)Измерение амплитуды |
световая, звуковая в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала
|
| Дисплей |
Цветной высококонтрастный, TFT 640 × 480 точек, 130 × 100 мм
|
| А-сигнал |
480 × 300 точек в стандартном режиме 640 × 480 в полноэкранном режиме
|
| Память |
200 настроек с А-сигналом 1000 протоколов контроля
|
| Интерфейс для подключения к ПК | USB |
| Разъемы преобразователей | 2 Х Lemo00,1 Х Lemo 16 |
| Аккумулятор | Li-ion 10.8В, 5000 mА/ч |
| Время работы |
не менее 10 часов работы от встроенного аккумулятора
|
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 15В / 2,5А DC |
| Диапазон рабочих температур | от -30 C до +55 °C |
| Размер (В x Ш x Д) | 200 × 225 × 80 мм |
| Масса | 1,4 кг с аккумуляторами |
