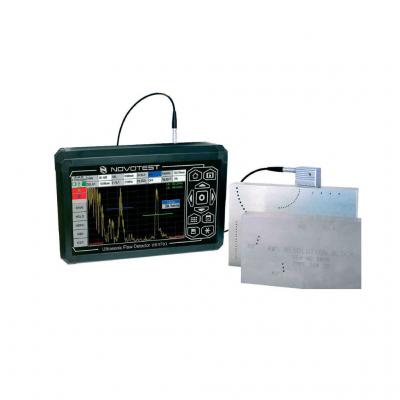

Ультразвуковой дефектоскоп NOVOTEST УД3701 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Ультразвуковой дефектоскоп А1214 ЭКСПЕРТ
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Ультразвуковой дефектоскоп NOVOTEST УД3701 разработан для обнаружения внутренних дефектов, таких, как несплошности и неоднородности материалов в изделиях и сварных швах, измерения глубины и позиции их появления, измерения толщины и измерения скорости распространения и затухания ультразвуковых волн в материале (металлы, пластмассы, стекло и пр.).
- контроль качества сварных швов
- поиск внутренних дефектов в материале
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала
- измерение толщины изделия.
Отличительные особенности дефектоскопа УД3701:
- Диапазон частот с плавной регулировкой от 0.2 до 10MHz
- Два независимо управляемых входа (А и Б)
- Автоматическое или ручное построение кривой ВРЧ (16 точек)
- Два вида представления сигналов: детектированый и радио
- Построение и обработка в дефектоскопе A, B разверток
- Режимы: огибающей, заморозки и отображения хода луча
- Память результатов и настроек, соединение с компьютером
- Дальнейшая обработка результатов с использованием специальной компьютерной программы
- Большой 7 дюймовый тачскрин
- Минимальный вес 1,1 кг для полноформатного ультразвукового дефектоскопа
- Выгодная цена
Ультразвуковой дефектоскоп NOVOTEST УД3701 обладает следующими отличительными особенностями:
- Диапазон частот с плавной регулировкой от 0.2 до 10MHz
- Два независимо управляемых входа (А и Б)
- Автоматическое или ручное построение кривой ВРЧ (32 точки)
- Два вида представления сигналов: детектированый и радио
- Построение и обработка в дефектоскопе A, B разверток
- Режимы: огибающей, заморозки и отображения хода луча
- Память результатов и настроек, соединение с компьютером
- Дальнейшая обработка результатов с использованием специальной компьютерной программы
- Большой 7 дюймовый тачскрин
- Минимальный вес 1,1 кг для полноформатного ультразвукового дефектоскопа
- Выгодная цена
Комплект поставки прибора:
- ультразвуковой дефектоскоп NOVOTEST УД3701 (электронный блок)
- преобразователи: кабель соединительный Lemo-Lemo
- тип П111 – 1 шттип
- П121 – 1 шт
- аккумулятор
- зарядное устройство
- кабель для подключения к компьютеру
- контактная жидкость
- паспорт
- руководство пользователя
- кейс
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Развертка |
мин.: 0 - 6 мкс макс.: 0 - 1000 мкс с шагом 25 нс |
|
Задержка |
от 0 мкс до 1000 мкс с шагом 25 нс |
|
Максимальная толщина контролируемого материала |
до 6000 мм (эхо-режим) для стали |
|
Диапазон скоростей |
1000 - 9999 м/с |
|
Задержка в призме |
0 - 100 мкс с шагом 25 нс |
|
Демпфирование |
50 ом |
|
Входной импенданс |
50 ом / 600 ом |
|
Зондирующий импульс |
импульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс |
|
Частота повторений ЗИ |
автоматически регулируемая от 10 до 100Гц |
|
Аналоговый усилитель |
широкополосный 0.4-20 МГц (-6 дБ) |
|
Диапазон регулировки усиления |
125 дБ, с шагом 0.5 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 70 дБ, 12 дб/мкс с построением кривой по 16 опорным точкам введенным вручную или от контрольных отражателей |
|
Кривая Амплитуда-Расстояние (АРК) |
построение по 16 точкам, регулируемая по высоте |
|
Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов |
|
Детектирование |
Позитивная или негативная полуволна, полная, радио-сигнал (во всем диапазоне сканирования), Б-скан |
|
Отсечка |
компенсированная, 0 - 90% высоты экрана |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
|
Измерение амплитуды |
в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
|
Дисплей |
7" тачскрин 155 х 85 мм |
|
Память |
Ограничена емкостью CD карты |
|
Интерфейс |
USB, Bluetooth опционально |
|
Разъемы преобразователей |
2 Lemo |
|
Аккумулятор |
Li-Ion 12 a/ч |
|
Время работы |
до 10 часов |
|
Напряжение питания |
5 в. |
|
Диапазон рабочих температур |
от -30 до +55°C |
|
Размер (В x Ш x Д) |
50 мм x 150 мм x 250 мм |
|
Масса |
1,1 кг |
