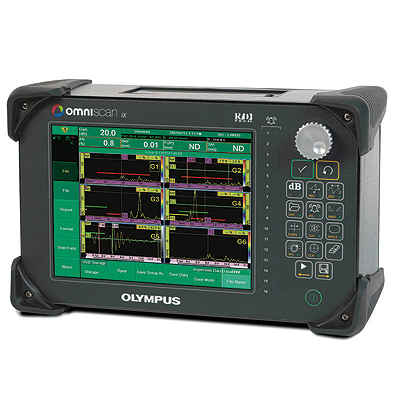

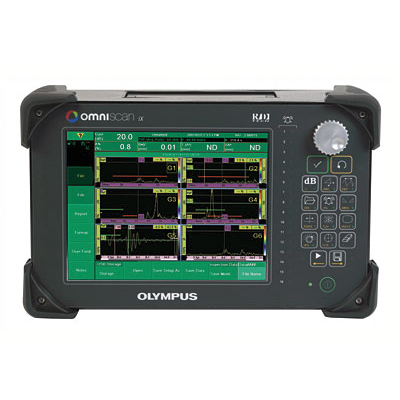

Ультразвуковой дефектоскоп Olympus OmniScan IX.

Частота повторения зондирующего импульса OmniScan iX может достигать 12 кГц в режиме записи всех данных С-скана. Это значение (12 кГц) делится между всеми каналами, участвующими в контроле.

OmniScan iX записывает все данные А-скана и/или С-скана во вну­треннюю память, на запоминающее устройство USB или напрямую в компьютер по протоколу Ethernet. Интеллектуальное отображение А-скана (функция %Макс) Функция "%Макс" позволяет не пропустить сигнал от дефекта. Несмо­тря на то, что частота обновления изображения А-скана ниже частоты зондирующего испульса OmniScan iX (до 12 кГц) и благодаря новой функции обрааботки сигнала на экране отображается наиболее значи­мый А-скан с сигналом от дефекта.

Особенности и преимущества:

• Высокая частота повторения зондирующего импульса (ЧЗИ)
• Запись данных
• Иммерсионный контроль
• Аттенюатор донного эхо-сигнала
• Двухосевой кодировщик положе­ния с синхронизацией сбора дан­ных по механическому движению
• ВРЧ/DAC
• Отображение данных
• Дистанционное управление прибором с компьютера
• Просмотр исходных данных на компьютере
• Монтаж в стойку (19", 5U)
• Все разъёмы находятся на задней панели

Интерфейсный строб используется для привязки к поверхности объекта контроля. При иммерсионном контроле на экране отображается ещё одна шкала расстояния по воде, а также имеется функция настройки скорости звука в воде. Строб В используется в качестве аттенюатора донного эхо-сигнала для независимого управления усилением в стробе.

OmniScan iX оснащён 2-осевым кодировщиком положения с синхрони­зацией сбора данных по механическому движению. Различные режимы сканирования: сканирование вдоль линии, растровое и спиральное сканирование.

Функции ВРЧ и DAC служат для компенсации затухания звука путём корректировки усиления (32 точки ВРЧ) или путём построения опорной кривой на основе сигналов от калибровочных отражателей одинако­вого размера, расположенных на разном расстоянии от поверхности (DAC). Значение затухания звука в материале может применяться к обеим кривым - ВРЧ и DAC.

16 программируемых выходов сигнализа­ции и аналоговых выходов (на ЧЗИ) позволяют обеспе­чить согласование с существующими средствами управ­ления.

Кодировщик по­ложения с синхрони­зацией сбора данных по механическому движению. Режимы сканирования: вдоль линии, растровое и спиральное сканиро­вание.

Библиотека про­граммных средств позволяет созда­вать пользователь­ские приложения для удалённого управления при­бором. Дистанционное управление прибором с компьютера В дефектоскопу OmniScan iX прилагается библиотека про­граммных средств, благодаря которой можно создавать и запускать на компьютере пользовательские приложения удалённого контроля. Связь удалённого компьютера с OmniScan iX осуществляется по протоколу Ethernet. В част­ности при помощи внешнего приложения (LabVIEWTM, Visual C++®, Visual Basic ®) оператор может запускать и оста­навливать сбор данных, сбрасывать показания кодировщика, а также вводить названия файлов.

Опциональная библиотека программных средств доступа к данным позволяет просматривать и обрабатывать на компью­тере (например, программой MATLAB®) данные, полученные дефектоскопом OmniScaniX.

Для удобства интеграции OmniScan iX может поставляться в специальном корпусе для монтажа в стойку 19", 5U. В стан­дартном настольном корпусе имеются отверстия VESA для монтажа на поворотном кронштейне.

Размещение разъёмов на задней панели прибора наиболее оптимально при монтаже дефектоскопа в стойку.

------------------------------------------------
