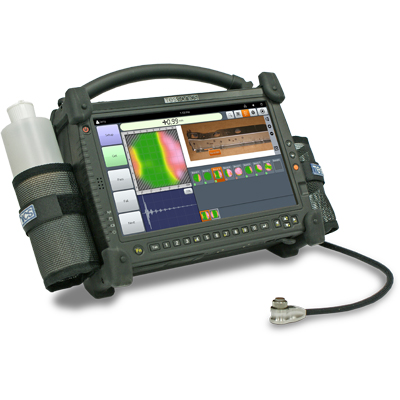

Дефектоскоп RSWA – единственный в мире прибор, использующий уникальный 52-элементный ультразвуковой матричный преобразователь, позволяющий получать информацию о внутренней структуре и о поверхности исследуемого изделия в местах точечной сварки.

Портативный, удобный и простой в использовании прибор предназначен для неразрушающего контроля точечной сварки в автомобильной, аэрокосмической промышленности и других отраслях.

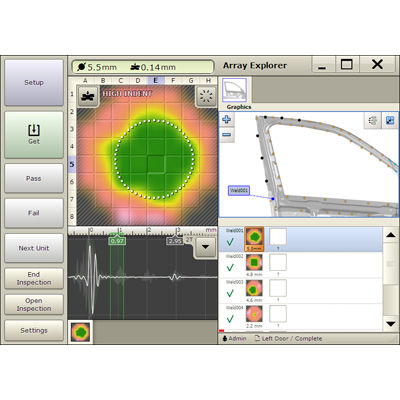

Специализированные алгоритмы обработки информации восстанавливают изображение ядра сварного соединения, рассчитывают и определяют его средний диаметр и площадь.

Назначение:

• определение наличия клеевых соединений с обратной стороны контролируемого металла (сталь и алюминий) толщиной от 0,7 мм

Отличительные особенности:

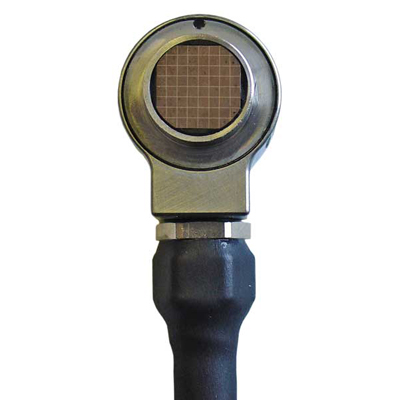

• 52-канальный ультразвуковой матричный преобразователь, не имеющий аналогов в мире
• малый размер преобразователя, обуславливает удобство работы и легкий доступ к объекту контроля
• автоматическая калибровка элементов датчика и установка параметров алгоритма обработки при смене толщины металла по нажатию одной кнопки
• покадровый и непрерывный режим (обновление изображения в режиме реального времени)
• автоматическое и ручное определение размера ядра сварки
• автоматическое определение величины продавливания поверхности (отпечаток электрода) и толщины сваренного соединения
• система построения отчетов
• наличие системы протоколирования результатов контроля, включая загрузку базы параметров сварок контролируемых деталей, запоминание «сырых» ультразвуковых сигналов и результатов обработки, запоминание решений оператора, экспорт данных для внешней статистической обработки
• наличие беспроводного интерфейса управления процессом контроля
• наличие пластиковой сменяемой линии задержки
• высокая пыле-влагозащищенность
• аккумуляторное питание (не менее 8 часов автономной работы)
• наличие OSWindows 7

Области применения дефектоскопа RSWA:

• металлические пластины: двух и трехслойные, толщиной от 0,6 мм и более
• типы металла: обычная сталь, высокопрочная сталь, алюминий
• покрытия: без покрытия, цинковое покрытие, окрашенная сталь

Предприятия, которые используют RSWA: Chrysler, BMW, Ford, Toyota, Mercedes-Benz, Boeing.

Для данного прибора дополнительно может быть поставлено специализированное программное обеспечение - «ABIS» (Adhesive Bond Inspection System — Система контроля клеевых соединений), разработанное для неразрушающего контроля качества клеевых соединений при сборке элементов конструкций в автомобильной и аэрокосмической отраслях. Эта система отображает и записывает информацию об однородности клеевого состава в местах шарнирных соединений узлов и агрегатов, и предлагает принять или отклонить показания, в соответствии с установленными границами для предварительной сушки и после отверждения клеевого состава. Прибор способен обнаруживать клей на внутренних сторонах первого / второго металлических листов, и расслоения внутри клеевого слоя.

Возможности прибора:

• односторонний доступ
• режим А-скана
• режим оценки качества сцепления на обоих интерфейсах клеевого слоя в реальном времени
• латеральное разрешение — 6 мм

------------------------------------------------
