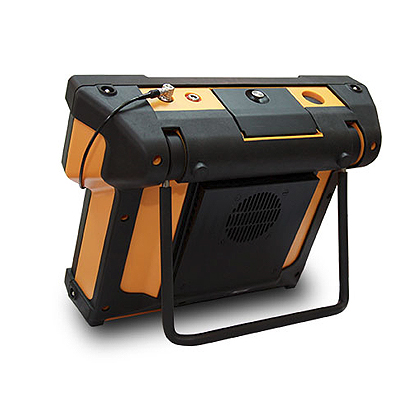

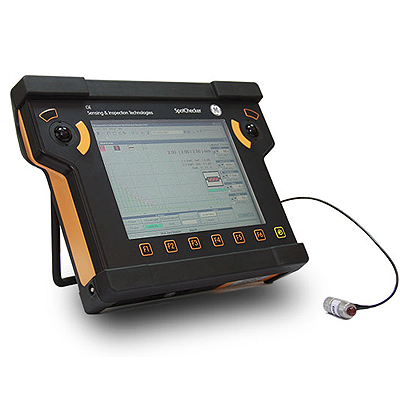

Ультразвуковой дефектоскоп Spotchecker
Госреестр (ГРСИ): не указано
Spotchecker - портативный ультразвуковой дефектоскоп для контроля качества сварки в процессе производства.
Дефектоскоп Spotchecker весит всего 3.2 кг, питается от аккумуляторов и имеет защиту по IP65. Быстрая смена аккумуляторов обеспечивает продолжительную работу дефектоскопа.
Для работы с Spotchecker не требуется интенсивного обучения, специальная система "expert" помогает операторам, имеющим недостаточную квалификацию в области контроля качества сварки.
Дефектоскоп SpotCheker действительно портативен, при этом имеет прорезиненный защитный корпус. Ключевое отличие данного дефектоскопа от других технических разработок для контроля точечной сварки заключается в его физических характеристиках (вес/размер), наличии защитного корпуса и удобного интерфейса оператора.
Применение:
- Контроль качества сварки в автомобильной промышленности
Преимущества дефектоскопа SpotChecker:

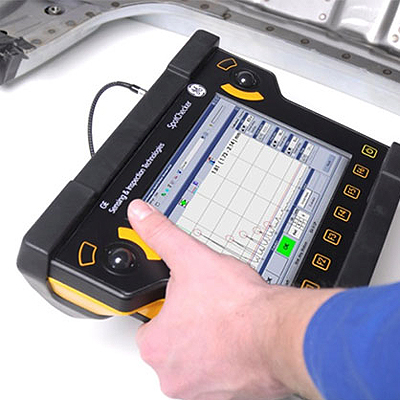

- Уникальный интерфейс оператора, управление курсором осуществляется двумя шаровыми манипуляторами
- Сенсорное управление для непосредственного доступа к различным функциям и настройкам меню на большом 8,4-дюймовом ЖК-дисплее
- Современные ПК разъемы, включая USB и беспроводную связь (WLAN, BlueTooth)
- Пульт дистанционного управления, аналогичный USLT 2000
- Простота управления дефектоскопом даже для неподготовленного оператора (Прикладное ПО UltraLOG)
- Совместимость с другими моделями линейки USLT 2000
- Быстрая смена аккумуляторов для продолжительной работы
- Защита от атмосферных воздействий по IP65
- Вес в комплекте около 3.2 кг
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
|
Температура хранения |
От -20 до + 60 |
|
Рабочая температура |
От 0 до + 45 |
|
Размеры |
Ш 225 x В 314 x Д 94 мм |
|
Масса |
ок. 3,2кг (с аккумулятором) |
|
Класс защиты |
IP 65 |
|
Ударопрочность |
Соответствует EN 600 68-2-27 |
|
Виброустойчивость |
Соответствует EN 600 68-2-6 Fc |
|
Дисплей |
8,4-дюймовый ЖК сенсорный дисплей |
|
Органы управления |
2 шаровых манипулятора с 2 клавишами каждый, 6 клавиш управления, сенсорный дисплей |
|
Преобразователи |
2 LEMO 00, триаксиальный кабель |
|
Блок питания |
2 LEMO 0S, 4-контактное гнездо |
|
Сеть |
1 RJ45 |
|
USB |
4 USB порта типа А, 1 USB порт типа В |
|
Дополнительно |
WLAN, Bluetooth |
|
Рабочее напряжение |
15В, постоянный ток |
|
Потребляемая мощность |
22 Вт |
|
Аккумуляторы |
1 блок литий-ионных аккумуляторов 10,8 В, 4,8 А-ч |
|
Время работы |
Прибл. 4 часа с двумя аккумуляторами |
|
Блок питания |
Внешний блок питания 100 ...230 В, переменный ток, макс. 70 Вт |
|
Тип импульса |
Острый импульс |
|
Частота следования импульса (ЧСИ) |
Макс. 1000 Гц, нет непрерывной последовательности импульса |
|
Напряжение |
Макс. 400 В |
|
Время подъема зондирующего импульса |
< > |
|
Демпфирование |
50 Ом |
|
Диапазон калибровки |
Мин. 0 - 2,5мм; макс. 0 - 9700 мм (по стали) |
|
Диапазон скорости звука |
500...15000 м/с, редактируемая таблица материалов |
|
Смещение импульса |
-10 до 1500 мм (по стали) |
|
Задержка преобразователя |
0 до 100 мкс |
|
Диапазон частот |
2 - 20 МГц (-3дБ) |
|
Усиление |
110 дБ, настраиваемые с шагом 0,5/1/2/6 дБ |
|
Детектирование |
Двухполупериодное |
|
Стробы |
2 независимых стробирующих импульса, настраиваемых по всему максимальному диапазону калибровки, оценка на основе А-развертки при скорости обновления дисплея |
|
Измерение расстояния |
Зондирующий импульс и точка измерения в стробе А или В |
|
Разрешающая способность измерения |
Расстояние/ TOF: до 12,6мм: 0,01мм, 0,2% от ширины экрана |
|
Амплитуда |
0,5% высоты дисплея или 0,2 дБ |
|
Дискретизация А-развертки |
1024 x 1024 пикселей |
|
Фиксация дисплея |
Статическая фиксация А-развертки, динамическая фиксация А-развертки |
|
Сравнение эхо-сигналов |
Одновременное отображение активного сигнала и сохраненной А-развертки |
|
Диалоговые языки |
Немецкий, английский, французский, испанский, итальянский, китайский, японский |
|
Единицы измерения |
мм |
