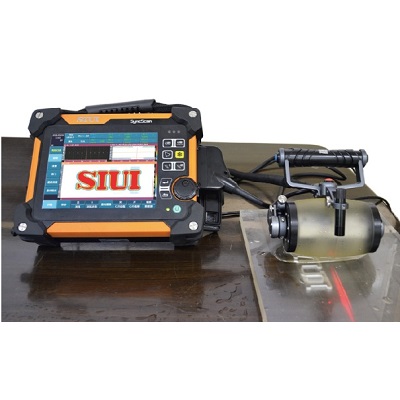

Ультразвуковой дефектоскоп SuncScan предназначен для увеличения производительности, а также повышения достоверности контроля. Широко применяется для контроля сварных соединений в различных отраслях промышлености.

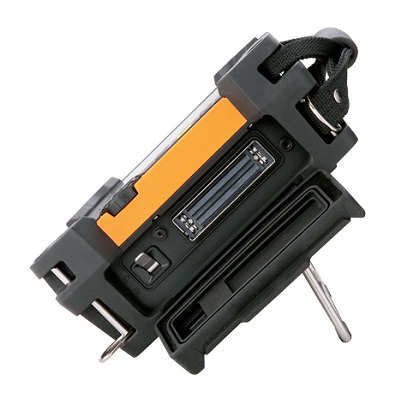

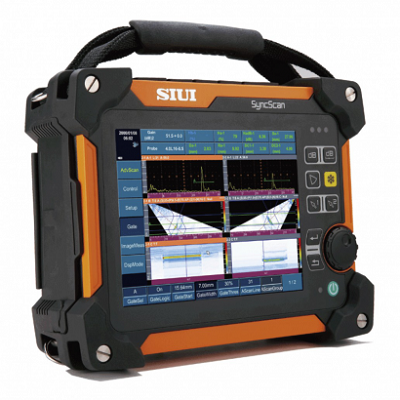

Ультразвуковой дефектоскоп SyncScan объединяет в одном корпусе метод фазированной решетки и TOFD-метод. Он позволяет минимизировать ваши затраты и увеличить производительность контроля. SyncScan имеет класс защиты IP66 для промышленного использования. Большой 8.4-дюймовый сенсорный экран позволяющий проводить измерения на приборе. SyncScan компактный (вес 3.75кг, толщина 90мм), что дает возможность использования одной рукой.

Компактный и ударопрочный SyncScan имеет класс защиты IP67 для промышленного использования. Большой 8.4-дюймовый сенсорный экран позволяющий проводить измерения на приборе. SyncScan компактный (вес 3.75кг, толщина 90мм), что дает возможность использования одной рукой.

Модификации дефектоскопа SyncScan:

• Ультразвуковой дефектоскоп SyncScan (UT) - традиционный УЗК
• Ультразвуковой дефектоскоп SyncScan (1 TOFD/UT) - 1 канал TOFD и традиционный УЗК
• Ультразвуковой дефектоскоп SyncScan (2 TOFD/UT) - 2 канала TOFD и традиционный УЗК
• Ультразвуковой дефектоскоп SyncScan (4 TOFD/UT) - 4 канала TOFD и традиционный УЗК
• Ультразвуковой дефектоскоп SyncScan (PA16:64+UT) - фазированная решетка 16:64 и традиционный УЗК
• Ультразвуковой дефектоскоп SyncScan (PA16:64+1 TOFD/UT) - фазированная решетка 16:64, 1 канал TOFD и традиционный УЗК

Решение для наклонных швов:

• Автоматическое построение формы сварного шва на основе исходных параметров
• Моделирование охвата сварного шва в различных положениях датчика
• Когда функция трассировки включена ПО автоматически анализирует дефект, записывает изображение и его параметры и выводит отчет

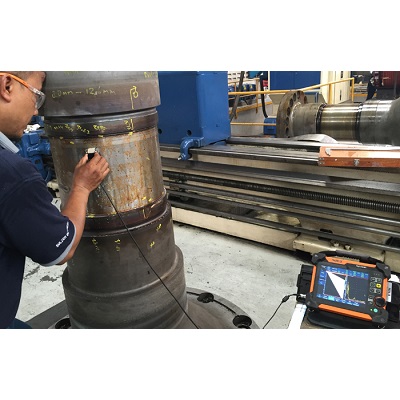

Решение для контроля труб малого и среднего диаметра:

• Данное решение подходит для контроля труб диаметром 21-115 и 100-300 мм
• Пошаговая настройка выбора датчика и призмы к нему, типа сканирования, фокусировки, разделки позвалят быстро настроить прибор для контроля труб малого диаметра

Решение для контроля PA и TOFD:

Одновременный контроль PA и TOFD позволяет расширить охват сварного шва и исключить пропуск дефектов.

Контроль элементов датчика PA:

В соответствии с стандартом ASTM E2491 обеспечивается автоматическое тестирование активности элементов PA, для измерения активности всех элементов и однородности акустической энергии.

Решение для контроля коррозии:

• Легко разработать план картографирования коррозии трубопровода
• С помощью пошагового мастера оператор быстро создает настройку
• Различные толщины отображаются разными цветами
• Доступен анализ данных для правильного контроля коррозии

Результаты измерений и создание отчетов:

• Отображение формы сигнала и информации (угол, ход луча, амплитуда и глубина) для любых позиций на скане, могут быть отображены в реальном времени
• Результаты измерения и изображения индикаций могут автоматически сохраняться в виде протокола

TOFD - метод:

• Пошаговое руководство для оператора для быстрого и простого создания TOFD настройки.

Шаг 1: Выбор кол-во каналов контроля

Шаг 2: Моделирование объекта контроля

Шаг 3: Ввод параметров сигнала

Шаг 4: Ввод параметров энкодера

Шаг 5: Ввод параметров сканера

• Измерения TOFD на дефектоскопах SyncScan легко и просто. Высота и длина несплошности измеряется при помощи устанавливаемых курсоров. Результаты измерений заносятся в таблицу данных
• Выполнение выпрямления, фильтрования, местного увеличения, изменения контрастности, программного усиления и SAFT на TOFD сканах

Программное обеспечение

Основные функции: анализ полученных данных, проверка данных, сохранение сканов, создание отчетов в word или excel форматах, имеются различные виды отчетов.

• Интуитивно понятный в использовании интерфейс для создания баз данных: объектов контроля, датчиков, призм, энкодеров и сохраненных настроек
• В базе объектов контроля приведены детальные параметры и изображение разделки сварного шва
• Оператор может управлять параметрами датчиков и призм
• Используя пошаговый мастер оператор быстро создаст требуемую настройку выбирая необходимые параметры
• Параметры настройки сохраняются в прибор для повторного проведения контроля

Комплект поставки прибора SyncScan:

• Электронный блок ультразвукового дефектоскопа
• Сетевой адаптер с кабелем 220В
• Аккумуляторная батарея
• Компакт диск с программным обеспечением на ПК (SuporUP)
• Траспортировочный кейс
• Паспорт
• Руководство по эксплуатации
• Карта памяти SD (16Гб)
• Картридер

------------------------------------------------
