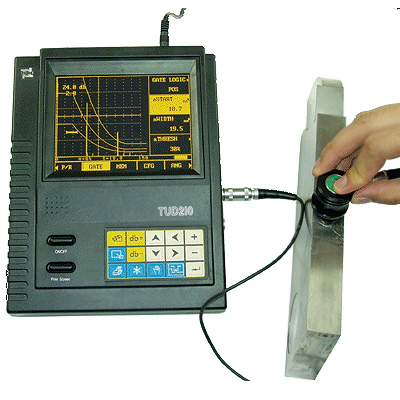

Ультразвуковой дефектоскоп TUD210
Госреестр (ГРСИ): не указано
Ультразвуковой дефектоскоп TUD210 - мультифункциональная ультразвуковая система быстро и точно обнаруживает неразрушающим методом различные дефекты (трещины, примеси, воздушные пустоты, неоднородности). Дефектоскоп TUD 210 широко используется в производственных и лабораторных условиях, в инспекционном контроле и контроле качества продукции, при сварочных работах, при обработке материала и в нефтехимической промышленности, для контроля безопасного состояния и оценки надежности узлов в аэрокосмической промышленности, в железнодорожной сфере, при контроле сосудов давления.
Дефектоскоп TUD 210 имеет сертификат об утверждении типа средств измерений РФ.
Отличительные особенности ультразвукового дефектоскоп TUD210:
- Многофункциональный прибор, работающий в реальном масштабе времени, обеспечивающий устойчивость и надежность измерений.
- Возможность обновления встроенного ПО через интернет.
- Встроенная память большого объема на 400 А-Т разверток и 40000 результатов измерений толщины.
- Функция высокоскоростной дискретизации, отображение полной волны радиосигнала. Минимально отображаемый диапазон - 2.5 мм.
- Широкоформатный и контрастный электролюминесцентный дисплей.
- Возможность переключения между раздельным и совмещенным пьезоэлектрическими преобразователями (ПЭП).
- Автоматическое построение функции временной регулировки чувствительности (ВРЧ) с использованием стандартного образца.
- Литиевый аккумулятор обеспечивает непрерывную работу в течение 6 часов.
- Связь с персональным компьютером через интерфейсы USB и RS-232.
- 3 ступенчатая ручная регулировка ВРЧ со сдвигом для использования в различных областях.
- 400 независимых каналов детектирования дефектов.
- Функция высокоскоростной дискретизации, отображение волны радиосигнала с частотой 80 МГц для дискретизации.
Минимально отображаемый диапазон - 2.5 мм.
Комплект поставки дефектоскопа TUD 210:
| Блок электронный | 1 шт. |
| Литиевый аккумулятор | 1 шт. |
| Шейный ремень | 1 шт. |
| Блок питания сетевой | 1 шт. |
| Звукопроводящая контактная смазка | 1 шт. |
| Прямой преобразователь (2.5 МГц x20) | 1 шт. |
| Наклонный преобразователь (5 МГц 8 x 9К2) | 1 шт. |
| Кабель с разъемом LEMO | 2 шт. |
| Жесткий футляр | 1 шт. |
| Крестообразная отвертка x3.2 | 1 шт. |
| Гарантийный талон | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Укладочный чемодан | 1 шт. |
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Мы предлагаем приборы и материалы отечественных и зарубежных производителей. Будем рады ответить на ваши вопросы.
Характеристики
| Методы ультразвукового контроля | эхо - импульсный и теневой |
| Генератор импульсов | передатчик прямоугольных импульсов |
| Минимальная развертка | 2.5 мм (с = 5920 м/с, сталь) |
| Максимальная развертка | 5000 мм (с = 5920 м/с, сталь) |
| Диапазон перестройки скорости УЗК | 1000 - 9999 м/с изменяемая с шагом 1 м/с |
| Задержка | от - 20 до + 3400 мкс |
| Задержка в призме | 0 - 99.99 мкс, с шагом 0.01 мкс |
| Диапазон регулировки усиления | 0 - 110 Дб с шагом 0.2, 0.5, 1.2, 6, 12 шаг 0.0 = блокирован |
| Демпфирование | 50, 150, 400 Ом |
| Детектирование | полное, положительная или отрицательная полуволна и радиосигнал |
| Диапазон рабочих частот | три выбираемых широких диапазона частот (- 3 Дб): нижний 0.2 - 1 МГц, средний 0.5 - 4 МГц, высокий 1 - 10 МГц |
| Отсечка | линейная, компенсированная от 0 до 80% высоты экрана, изменяемая с шагом 1% |
| Разрешающая способность | акустическая длина пути: 0.1 мм (индицируемая величина100 мм), амплитуда 1% от высоты строба |
| Тип дисплея и отображение А-развертки | тонкопленочный электролюминесцентный дисплей: 115 x 86 мм, 320 x 240 точек, режим «электронная временная лупа», пространственная, огибающая с заполнением и стоп-кадр А-развертки (перемещение строба в стоп-кадре А-развертки невозможно) |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Переключение единиц измерения | мм или дюймы |
| Диапазон установки угла ввода ПЭП | фиксированные настройки 0о, 30о, 45о, 60о, 70о, 90оили изменяемые от 0одо 90ос углом преломления дискретностью 1о |
| Интерфейс | двунаправленный порт RS-232, скорость передачи 9600 бод, длина слова 8 бит, без четности, 1 стоповый бит |
| Тип принтера | термопринтер TP UP-NH-S |
| Электрическое питание | от сети и/ или 4 литиевых аккумулятора, время работы около 6 часов, или от зарядного устройства/ сетевого блока питания 9 В/ 3 А |
| Индикация степени разрядки аккумуляторов | предупреждение на экране о недостаточном уровне заряда |
| Требования к электропитанию от сети | 85 - 264 В переменный ток/ 1.0 А, 47 - 63 Гц |
| Время зарядки аккумуляторов | максимально 4-5 часов |
| Диапазон рабочих температур | от 0 до 40 градусов по Цельсию |
| Диапазон температур при хранении | от - 25 до 60 градусов по Цельсию |
| Габаритные размеры | 53 x 184 x 230 мм |
| Масса | 1.4 кг (с аккумуляторами) |
| Разъем преобразователя | LEMO |
