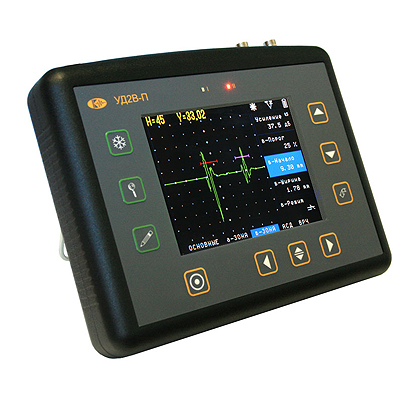

Ультразвуковой дефектоскоп УД2В-П45.Lite (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Ультразвуковой дефектоскоп УСД-46
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Современный цифровой ультразвуковой дефектоскоп, созданный для замены устаревших аналоговых дефектоскопов УД2-12. Дефектоскоп УД2В-П45.Lite может быть в дальнейшем модернизирован до версии дефектоскопа УД2В-П46.
Прибор УД2В-П45.Lite предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах, готовых изделиях и сварных соединениях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в материале.
Новая модель широко распространенного ультразвукового дефектоскопа УД2В-П45.Lite с цветным дисплеем нового поколения, имеющая отличные показатели при работе на ярком солнечном свете и при отрицательных температурах. Сохраняя возможности аналоговой обработки и имея полностью цифровой тракт прибор позволяет выполнять все функции дефектоскопов УД2В-П46 кроме сохранения результатов контроля и связи с ПК. Имеет хорошо читаемый под любым углом и при любом освещении цветной TFT дисплей, прост и удобен в обращении.
Отличительные особенности ультразвукового дефектоскопа УД2В-П45.Lite:
- развертка: от 4 до 2975 мм (сталь)
- дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
- усилитель: широкополосный 1 - 10 МГц
- диапазон регулировки усиления 110 дБ
- ВРЧ с диапазоном до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам
- работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- зондирующий импульс: прямоугольный 200 В, с регулируемой длительностью
- частота повторения ЗИ: до 800 Гц в зависимости от установленных параметров или 40 Гц
- детектор: положительная/ отрицательная полуволна, полный детектор, радиосигнал
- отсечка: компенсированная от 0 до 80% высоты экрана
- зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- "Заморозка" А-сигнала
- измерение толщины по одному сигналу или между двумя сигналами
- точность индикации толщины: 0.001 при толщинах до 10 мм
- память настроек: 12 настроек с А-сигналом
- память результатов: отсутствует
- связь с ПК: отсутствует
- питание: 4 NiMh аккумулятора размер "D" или внешний блок питания
- 12 часов работы при средней яркости
- вес дефектоскопа: 2,16 кг с аккумуляторами
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Развертка |
мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс
|
| Диапазон скоростей | 1 000 - 9 999 м/с |
| Память | 20 настроек и А-сигнал |
| Задержка | от -0,5 мкс до 994.5 мкс |
| Задержка в призме | 0 - 100 мкс с точностью 0,01 мкс |
| Зондирующий импульс |
прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
|
| Демпфирование |
50 ом / 1000 ом (до 25 ом в совмещенном режиме)
|
| Входной импенданс | 50 ом / 600 ом |
| Частота повторений ЗИ |
до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц
|
| Усилитель |
широкополосный 1-10 МГц 4 диапазонных узкополосных фильтра
|
| Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
|
| Кривая Амплитуда-Расстояние (АРК) |
построение по 10 точкам, регулируемая по высоте+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ)по 10 точкам, регулируемая по высоте
|
| Детектирование |
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
|
| Отсечка |
компенсированная, 0 - 80% высоты экрана
|
| Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
|
| Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая
|
| Режимы работы |
дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние
|
| Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
|
| Разрешающая способность |
3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона
|
| Измерение амплитуды в процентах от высоты экрана |
в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала
|
| Дисплей |
цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек
|
| А-сигнал | 80 mm x 70 мм; 220 x 200 точек |
| Интерфейс с ПК | нет |
| Разъемы преобразователей | 2 СР50 или Лемо0 (по заказу) |
| Аккумуляторы | 4 NiMh размер «D» |
| Время работы | не менее 10 часов |
| Питание | внешний блок питания 220 В AC |
| Рабочее напряжение питания | 4 - 10 В DC |
| Потребляемая мощно |
Максимум 5 W, в зависимости от установленных параметров
|
| Диапазон рабочих температур | от -25°C до +55°C |
| Размер (В x Ш x Д) | 170 мм x 225 мм x 45 мм |
| Вес | 2,5 кг с аккумуляторами |
