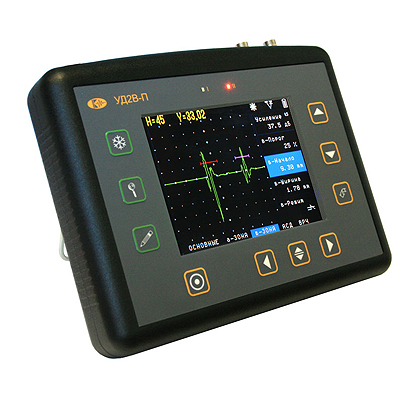

Ультразвуковой дефектоскоп УД2В-П46 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Ультразвуковой дефектоскоп УСД-46
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Ультразвуковой дефектоскоп УД2В-П46 с TFT-дисплеем выпускается взамен устаревших моделей с ЖКИ и ЭЛД-дисплеями. Новый высококонтрастный экран обновленного прибора имеет разрешение 320х240, легко читается под любым углом и работает при низких температурах. Прибор прост и удобен в использовании, оснащен функцией протоколирования результатов и портом USB для передачи данных на ПК.
Каждый протокол ультразвукового контроля состоит из:
- А-сигнал
- огибающая максимум (если результат сохранен в этом режиме)
- цифровое значения результата измерения (амплитуда и координаты, расстояние по лучу и координаты или скорость УЗК)
- все параметры работы прибора
- дата,время и имя результата, вводимого с клавиатуры прибора
Результаты измерений можно посмотреть как на самом приборе, так и на ПК, с помошью специальной программы. С ее помощью можно автоматизировать обработку результатов контроля, разделив их по разным базам протоколов, а также создавать собственные протоколы ультразвуковой дефектоскопии с помощью конструктора.
Возможности дефектоскопа УД2В-П46:
- TFT экран, цветной и высококонтрастный, имеет 3 цветовых схемы, которые можно настраивать, позволяет работать при ярком солнце и имеет широкий угол обзора
- функция ВРЧ с динамическим диапазоном 90дБ и крутизной 12дб/мкс
- функция АРК с двумя дополнительными настраиваемыми кривыми
- возможность измерять амплитуду дефектов относительно кривой АРК
- функция огибающей максимума сигнала
- мощный генератор импульсов и высокая разрешающая способность приемного тракта
- одномоментное измерение амплитуды и координат положения максимума сигнала
- одномоментное измерение расстояния по лучу и координат дефекта при заданном угле ввода преобразователя
- функция записи огибающей максимума сигнала в зоне контроля
- объемная память настроек дефектоскопа и результатов ультразвукового контроля
- поддержка ведения нескольких баз данных протоколов УЗ контроля на ПК с функцией конструктора протоколов любого вида
- возможность подключения одного из 7 встроенных контуров согласования, для оптимальной работы с любыми ультразвуковыми ПЭП
Комплекты поставки ультразвукового дефектоскопа УД2В-П46:
Базовый комплект поставки:
- электронный блок дефектоскопа УД2В-П46
- блок питания 220В/9В
- кабели СР50-Лемо 2 шт.
- преобразователи 4 шт. (П111-2.5-К12, П111-5-К6, П121-2.5-40, П121-5-65), замена по выбору
- кабель RS232 для подключения к ПК
- программное обеспечение для ПК
- комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
- кейс для переноски
Универсальный комплект поставки:
- базовый комплект + отсек аккумуляторный "D"
- комплект аккумуляторов D 9 А/ч - 4 шт
- зарядное устройство
- защитный чехол
Комплект для авиапредприятий:
- электронный блок УД2В-П46
- блок питания 220В
- кабели СР50-Лемо0 2 шт
- комплект преобразователей 12 шт
- отсек аккумуляторный "D"
- комплект аккумуляторов D 9А/ч
- зарядное устройство
- защитный чехол
- кабель ВП45-RS232PC
- программное обеспечение для PC + пакет UdReport Full Edition Avia + UdProbe
- кейс для переноски.
Дополнительные принадлежности к дефектоскопу УД2В-П46:
- отсек для аккумуляторов размера "D"
- защитный чехол с поясным и шейным креплением
- комплект аккумуляторов NiMh размер "D" 9000 мA/ч
- универсальное зарядное устройство
- адаптер для подключения к USB порту ПК
- УЗ преобразователи для различных применений
- стандартные образцы
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Развертка | мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс |
| Диапазон скоростей | 1000 - 9999 м/с |
| Задержка | от -0,5 мкс до 994.5 мкс |
| Задержка в призме | 0 - 100 мкс с точностью 0,01 мкс |
| Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
| Входной импеданс | 50 ом / 600 Ом |
| Зондирующий импульс | радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 5 числом периодов, с шагом 0,5 (половина периода частоты) |
| Частота повторений ЗИ | до 800 Гц в режиме максимальной частоты; специальный режим 40 Гц |
| Усилитель | широкополосный 0.5-15 МГц (-6 дБ) 4 диапазонных узкополосных фильтра |
| Согласование с ПЭП сторонних производителей | 7 контуров согласования с номиналами: 0,66; 1; 2,2; 3,3; 4,7; 6,8 и 15 мкГН |
| Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) | диапазон до 90 дБ, 10 дб/мкс с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) | построениепо 10 точкам, регулируемая по высоте+ две дополнительных кривых ±12 дБ от базовой (с шагом 1 дБ) |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
| Отсечка | компенсированная, 0 - 80% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Режимы работы АСД | дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон, по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
| Разрешающая способность | 3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние, одновременно с индикацией координат отражателя, измеренных по пику сигнала |
| Дисплей | цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек |
| А-сигнал | 80 mm x 70 мм; 220 x 200 точек |
| Память | 100 настроек с А-сигналом и названием, 1000 (50 файлов по 25) протоколов контроля |
| Интерфейс | USB |
| Разъемы преобразователей | 2 СР50 / BNC |
| Аккумуляторы | 4 NiMh размер "D" |
| Время работы | до 12 часов от стандартных аккумуляторов "D" 10А/ч; |
| Питание | внешний блок питания 220 В AC |
| Диапазон рабочих температур | от -25°C до +55°C |
| Размер (В x Ш x Д) | 170 мм x 225 мм x 45 мм |
| Вес | 1.2 кг (электронный блок) 0.96 кг (снаряженный аккумуляторный отсек) |
