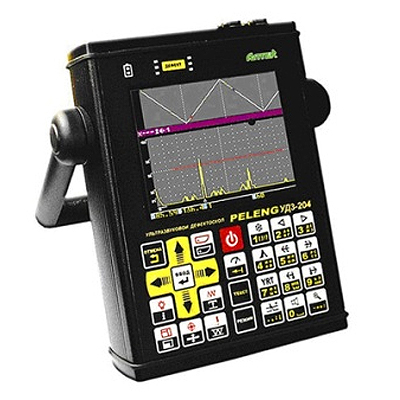

Ультразвуковой дефектоскоп PELENG (ПЕЛЕНГ) УД3-204относится к дефектоскопам общего назначения и предназначен для ультразвукового контроля сварных соединений листовых элементов, труб, котлов и других конструкций, а также измерения толщины изделий из металла и других материалов.

Ультразвуковой дефектоскоп УД3-103 может использоваться при монтаже, эксплуатации и ремонте в строительстве, машиностроении, энергетике, металлургической промышленности, на транспорте и других отраслях.

Отличительные особенности ультразвукового дефектоскопа УД3-204 PELENG

• металлический ударопрочный корпус
• большой цветной TFT экран повышенной яркости
• два полных электроакустических канала
• частотный диапазон до 25 МГц
• выбор формы зондирующего импульса
• диапазон изменения усиления 120 дБ и ступенчатое изменение амплитуды зондирующего импульса
• динамический диапазон ВРЧ 120 дБ
• построение расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам (DAC-кривых)
• построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ
• одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте
• плавная регулировка частоты зондирующего импульса
• возможность проведения контроля с одновременной индикацией:

−текущих изображений А- и усовершенствованной W-развертки

−текущих изображений А- и В-развертки

−обычного изображения А-развертки и А-развертки в режиме «ЛУПА»

−изображения А-развертки и радиосигнала

−текущего изображения А-развертки и изображения А-развертки из памяти дефектоскопа

• наряду с традиционными методами ультразвукового контроля возможность реализации эхо+эхо-зеркального, эхо-теневого, эхо+дельта-метода и других, основанных на использовании двух ПЭП
• полуавтоматическое определение угла ввода луча возможность применения паспортов ПЭП
• индикация вертикальной и горизонтальной шкал для основной развертки
• три порога (в том числе криволинейных) для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД
• усовершенствованный режим «НАСТРОЙКА ПО СТАНДАРТНОМУ ОБРАЗЦУ»
• формирование В- и С-развертки с использованием датчика пути
• наличие режима толщиномера
• возможность работы в иммерсионном режиме
• простой вызов наиболее часто встречающихся функций
• текстовое сопровождение настроек и протоколов контроля
• запись и воспроизведение звуковых комментариев
• порт связи с компьютером − USB
• возможность работы с внешним USB Flash Drive
• полуавтоматическая настройка чувствительности дефектоскопа
• специализированная база данных для архивации и систематизации результатов контроля
• легкосъемная аккумуляторная батарея (при сохранении возможности заряда аккумуляторов внутри дефектоскопа и в процессе работы с ним)
• малые габариты и масса

Режим контроля качества акустического контакта. При этом возможна регулировка усиления, ВРЧ и др. параметров. Состояние акустического контакта индицируется для режимов А- и В-развертки, а также Протоколов контроля.

В дефектоскопе имеется режим "АРД", позволяющий осуществлять настройку чувствительности на заданную эквивалентную площадь (диаметр), а также определять эквивалентную площадь (диаметр) выявленного дефекта. В дефектоскоп встроена обобщенная АРД-диаграмма.

Предусмотрена возможность ввода в дефектоскоп с компьютера индивидуальных АРД-диаграмм для раздельно-совмещенных, фокусирующих и других специализированных преобразователей.

Комплект поставки прибора:

• Ультразвуковой дефектоскоп УД3-204
• Пьезоэлектрические преобразователи (ПЭП): П111–2,5–0°; П111–10–0°; П121–2,5–50°; П121–2,5–65°; П121–5,0–65°; П112–5,0–0° - 6шт
• Сетевой адаптер для работы от сети и заряда аккумуляторов - 1шт
• Кабели для подключения совмещенных (2шт.) и раздельно-совмещенных (1шт.) ПЭП с разъемом LEMO-00 и переходники (2шт.) для ПЭП с разъемом СР-50 - 5шт
• Головные телефоны (наушники) - 1шт
• ПО для ПЭВМ - 1шт
• USB Flash-Drive - 1шт
• Кабель USB для подключения прибора к USB Flash-Drive - 1шт
• Чехол - 1шт
• Сумка для переноски дефектоскопа - 1шт
• Солнцезащитная бленда - 1шт
• Пенал для принадлежностей - 1шт
• Кейс для переноски всего комплекта - 1шт
• Эксплуатационная документация (Руководство по эксплуатации, Паспорт) - 1компл

------------------------------------------------
