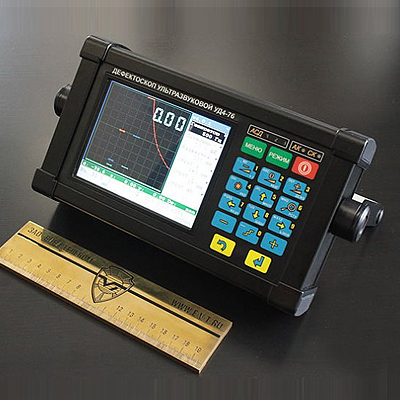

Ультразвуковой дефектоскоп НПП Промприбор УД4-76, с большим высококонтрастным TFT дисплеем, предназначен для контроля продукции на наличие (обнаружение) дефектов типа нарушения сплошности и однородности материалов, изделий и полуфабрикатов, сварных соединений, измерения отношения амплитуд сигналов от дефектов, глубины и координат их залегания.

Прибор осуществляет контроль железнодорожных деталей и узлов вагонов (детали и узлы колесной пары, ось колесной пары, диск колеса, колесо и бандаж).

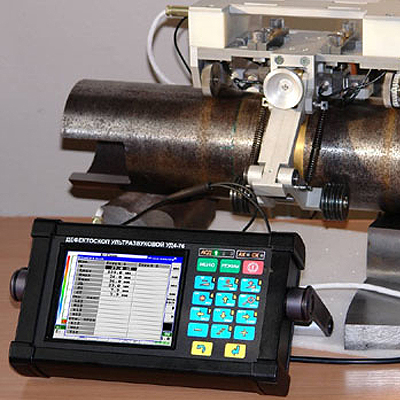

Данная комплектация дефектоскопа включает в себя спец меню, сканирующее устройство УСКм для контроля колес и комплект специализированных преобразователей, все это позволяет выявлять:

• Дефекты наплавленного или упрочненного слоя гребня колеса
• Дефектов типа усталостные поперечные трещины в ободе
• Усталостные трещины развивающиеся перпендикулярно поверхности катания колеса
• Дефекты поверхности катания колеса колесной пары
• Крупная или неоднородная структура металла оси колесной пары
• Трещины в подступичной части оси колесной пары
• Поперечные и наклонные трещины на средней части оси
• Трещины на шейках и предподступичных частях
• Трещины в галтелях шеек и предподступичных частей

Особенности и преимущества:

• Специальные режимы работы, реализованные на базе программного пакета прибора и адаптированные под задачи заказчика (среди них: режим «Пик», режим «Разметка развертки», автоматические алгоритмы калибровки ПЭП, Режимы автоматического построения АРД-диаграмм и ВРЧ-кривых, сохранение данных в виде радиочастотного Б-скана, построение «карты коррозий» и «карты толщин» и т.д.)
• Эргономичность дефектоскопа при работе на объекте (большой TFT-дисплей, малый вес прибора, удобное меню, наличие автоматической звуковой и световой сигнализации дефектов по трем уровням: поисковый, контрольный, браковочный)
• Индивидуальный комплект поставки, в который входит набор ультразвуковых датчиков, адаптированных под контроль конкретной номенклатуры сварных соединений и других объектов УЗ контроля
• Большой цветной высококонтрастный TFT дисплей
• Металлический защитный корпус
• Система АСД: 3 трехцветных светодиода, звуковая сигнализация
• Удобная навигация по меню
• Работа с различными типами ПЭП
• Возможность подключения сканера с датчиком пути
• Возможность создания звуковых комментариев ко всем типам сохраняемых данных
• Поддержка USB
• Реализация программного обеспечения под различные задачи контроля
• Различные формы отображения А-сканов: РЧ/2п.п./+п.п./-п.п.
• Динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров
• Формы отображения информации: А-скан, Б-скан, ортогональные виды, карта коррозии

Сервисные функции прибора:

• Измерительный строб акустического контакта
• Режим «электронная лупа»
• Режим «стоп кадр» (режим фиксации изображения экрана)
• Возможность отображения двухполупериодного сигнала, положительной, отрицательной полуволн и радиосигнала (RF)
• Возможность записи А-Скана и Б-Скана
• Возможность работы с АРД-диаграммами
• Возможность калибровки ПЭП при помощи встроенных программ калибровки
• Временная регулировка чувствительности (ВРЧ)
• Построение DAC-кривых
• Двухсторонняя связь дефектоскопа с персональным компьютером (ПЭВМ) для протоколирования процедуры контроля и ввода программ настроек из ПЭВМ в память дефектоскопа

Наличие двух независимых измерительных стробов с системой сигнализации дефектов (звуковая и световая) по каждому из стробов. При этом каждый строб имеет:

• Три уровня срабатывания АСД: «БРАКОВОЧНЫЙ», «КОНТРОЛЬНЫЙ», «ПОИСКОВЫЙ», отображаемые на экране дефектоскопа красным синим и зеленым цветом, соответствующие цвета световой сигнализации по каждому из стробов
• Уровень срабатывания звуковой сигнализации настраивается оператором по каждому стробу
• Режим (по превышению или по не превышению установленного уровня) настраиваются оператором для каждого из стробов независимо

------------------------------------------------
