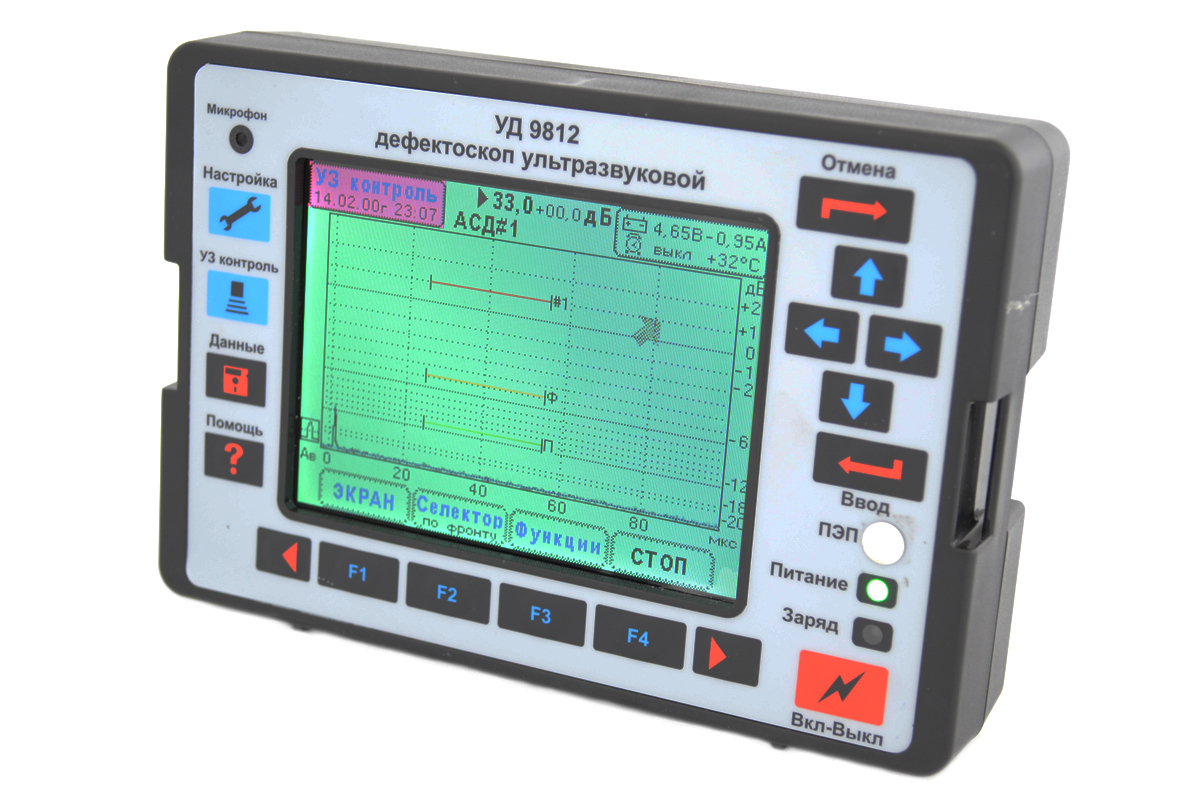

Ультразвуковой дефектоскоп общего назначения УД9812 «Уралец», группа 3 по ГОСТ 23049-84, предназначен для выполнения ручного контроля изделий из металлов и пластмасс на наличие дефектов типа нарушения сплошности и однородности материалов. Прибор производит измерение времени задержки ультразвуковых сигналов, координат дефектов, условных размеров дефектов и отношения амплитуд сигналов от них по ГОСТ 14782-86.

Область применения дефектоскопа УД9812:

• Контроль сварных швов
• Определение толщины изделий
• Обнаружение трещин, мест коррозии, расслоений, пор, раковин, неметаллических включений и других дефектов
• Определение координат залегания и оценка параметров дефектов

Отличительные особенности дефектоскоп УД9812:

• Полностью цифровая обработка сигналов: ВЧ фильтрация, детектирование, сглаживание, отсечка шумов, ВРЧ и измерение характеристик эхосигналов
• Точность измерения времени задержки сигналов ±0,006 мкс
• Поддержка любых согласованных ПЭП с частотой от 0,6 до 12 МГц
• Ударопрочный корпус
• Два режима работы: настройка и контроль
• Интуитивно понятный оконный пользовательский интерфейс со встроенной справочной системой
• Энергонезависимая память для записи настроек прибора и результатов контроля
• Поддержка текстовых и голосовых комментариев к данным контроля
• Прибор оснащен часами, календарем, будильником, измерителем температуры и измерителем напряжения и тока аккумулятора
• Содержит комплект ПО для персонального компьютера, которое позволяет транслировать изображение экрана УД9812 на мониторе ПК в реальном времени, создавать отчеты любых форм по УЗК, сохранять А-сканы в файлы (Math-Cad, текстовые и бинарные) для использования их в научно-исследовательских целях
• Системы УД9812 (АСД, ВРЧ, развертка и т.д.) работают независимо. Изменение параметров одной системы не влияет на настройку остальных
• Два независимых АСД (работают эхо или теневым методом)
• Уровни АСД привязаны к чувствительности прибора (не требуется перенастройка прибора при изменении чувствительности)
• Измерение параметров задержки эхосигналов производится: по фронту, по пику, по переходу через ноль (режим УЗ толщиномера)
• Два режима отображения сигналов: ВЧ и детектированный
• Два способа настройки глубиномера: табличный и авторасчет (по СОП с зарубками)
• Возможность измерения параметров сигнала в режиме стоп-кадра (заморозки)
• Режим фиксации эхосигнала с наложением текущего сигнала (используется в сложных ситуациях различения сигналов от дефектов и ложных сигналов)
• Режим ультразвукового толщиномера с контролем эхосигналов и записью результатов измерений
• Функция записи огибающей пробега эхосигнала и определения условных размеров
• Два способа настройки ВРЧ: традиционный (по точкам) и теоретический расчет (на основе АРД в дальней зоне)
• Одноконтактный интерфейс для считывания информации ПЭП (тип, номер и параметры ПЭП). Каждый преобразователь, поставляемый в комплекте с дефектоскопом, содержит встроенную микросхему памяти, в которую записан тип, номер и его параметры. На основе этих данных производится автоматическая настройка электроакустического тракта дефектоскопа

Пьезоэлектрические преобразователи (ПЭП):

• Стандартные ПЭП
• Хордовые ПЭП
• Специальные ПЭП

Стандартные образцы:

• Стандартные образцы предприятия СОП
• Стандартный образец СО-2
• Стандартный образец СО-3

Принадлежности к дефектоскопу УД9812:

• Соединительные кабели для подключения ПЭП
• Теплозащитный кожух
• Сумка
• Согласующее устройство для подключения ПЭП других производителей

Комплектация:

• УД9812 "Уралец", электронный блок
• Теплозащитный кожух для УД9812
• Источник питания ИП-9414 с сетевым кабелем
• Кабель для подключения к ПК (USB, разъемы A-B)
• Кабель для подключения совмещенных ПЭП 2BNC-1Lemo.oo-1300
• Кабель для подключения раздельно-совмещенных ПЭП 2BNC-2Lemo.00-1300
• Аккумуляторы NiMH, тип D (установлены в прибор) - 4 шт.
• Мера СО-2
• Мера СО-3
• Преобразователь П111-2,5-К14
• Преобразователь П121-2,5-40°-14
• Преобразователь П121-2,5-50°-14
• Преобразователь П121-2,5-65°-14
• Преобразователь П111-5,0-К8
• Преобразователь П112-2,5-14
• Преобразователь П112-5,0-8
• Преобразователь П121-5,0-65°-8
• Преобразователь П121-5,0-70°-8
• Паспорт на ультразвуковые преобразователи
• Наушники
• Ремень
• Паспорт
• Свидетельство о поверке
• CD-ROM с техническими документами и программным обеспечением
• Гарантийный талон
• Сумка

------------------------------------------------
