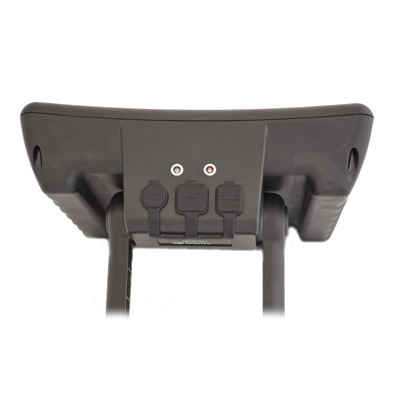

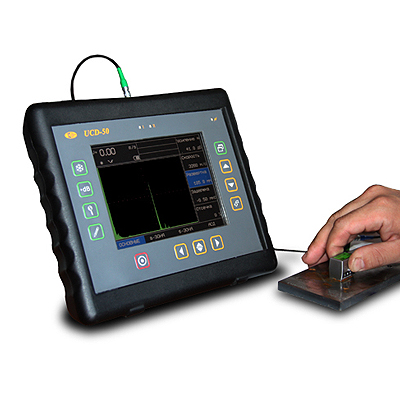

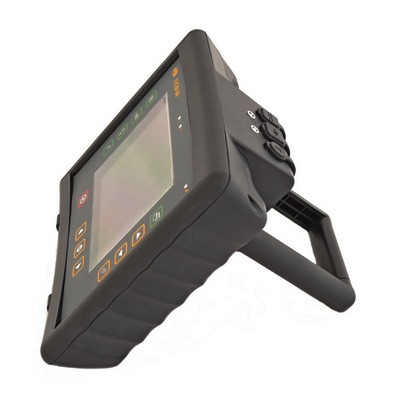

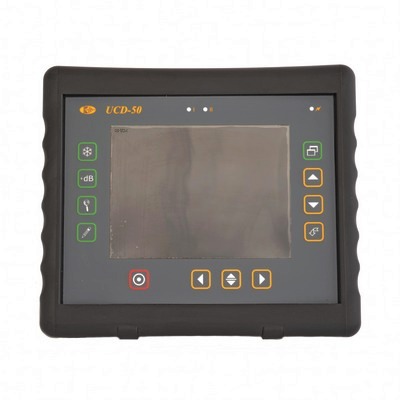

Ультразвуковой дефектоскоп УСД-50 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- Ультразвуковой дефектоскоп УСД-50 IPS
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Дефектоскоп УCД-50 имеет цветной TFT матрицей 640х480 идеально подходит для проведения ультразвуковой дефектоскопии при неразрушающем контроле сварных швов. Мощный и легкий цветной дефектоскоп (масса дефектоскопа с аккумулятором 2 кг) изготовлен в эргономичном ударопрочном корпусе из ABS пластика. УСД-50 устанавливает новый стандарт для современных цифровых дефектоскопов ручного контроля. Дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по полному документированию контроля, с поддержкой программы UdReport.
Отличительные особенности ультразвукового дефектоскопа УСД-50:
- дисплей: цветной TFT 135 x 100 мм (640 х 480 точек)
- усилитель: широкополосный 0.4 - 15 МГц
- ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
- работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- частота повторения ЗИ:до 800Гц
- зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- вывод сигналов в виде А-, В- сканов
- интерфейс RS232, USB
- питание: LiOn аккумулятор или внешний блок питания
- до 8 часов работы от аккумулятора
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
Характеристики
| Развертка | мин.: 0 - 2 мкс макс.: 0 - 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Задержка | от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Максимальная длина контролируемого материала (сталь) |
до 4500 мм (эхо-режим), 9000 мм (теневой режим)
|
| Диапазон скоростей |
1000 - 10 000 м/с с шагом 1, 10 и 100 м/с
|
| Задержка в призме | 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс |
| Демпфирование | 25 ом / 50 ом/ 1000 Ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс |
радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10),
и изменяемой частотой радиоимпульса |
| Демпфер зондирующего импульса регулируемый |
0- 500нс с с задержкой демпфирования от 0 до 500нс
|
| Частота повторений ЗИ |
от 20 до 2000Гц с шагом 10, 100 и 1000 Гц
|
| Усилитель | широкополосный: 0.1-20 МГц (-6 дБ) |
| Диапазон регулировки усиления |
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
|
| Дополнительная клавиша +dB | программируемая |
| Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) |
построение по 32 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой |
| Детектирование |
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD |
| Отсечка |
компенсированная, 0 - 90% высоты экрана
|
| Зоны контроля |
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая
|
| Измерение временных интервалов |
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0" |
| Измерение амплитуды |
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) |
| Дисплей |
Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете |
| А-сигнал |
480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме |
| Память |
200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | USB |
| Разъемы преобразователей | 2 Lemo00 |
| Аккумулятор | Li-ion 10.8В, 5000 mА/ч |
| Время работы |
не менее 10 часов работы от встроенного аккумулятора
|
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 15В / 2,5А DC |
| Диапазон рабочих температур | от -30 C до +55 C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,5 кг с аккумуляторами |
