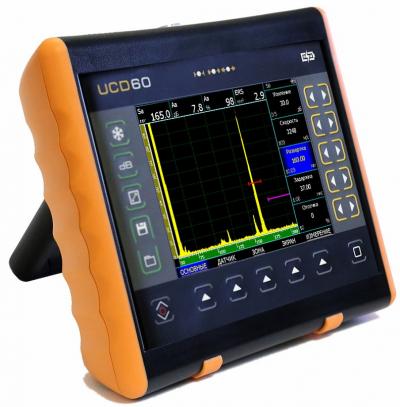

Ультразвуковой дефектоскоп УСД-60
Госреестр (ГРСИ): не указано
Ультразвуковой дефектоскоп УСД-60 предназначен для поиска дефектов в изделиях из металлов и пластмасс. Максимальная длина контролируемого материала по стали: до 3 000 мм для эхо-режима и 6000 мм для теневого режима. Дефектоскоп можно обновить до версии на фазированных решетках и TOFD.

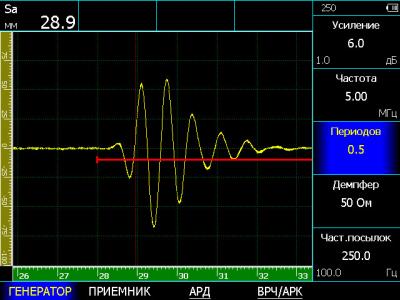

Дефектоскоп снабжён регулируемым генератором и малошумящим широкополосным приемником с набором узколополосных фильтров для повышения соотношения сигнал/шум.
База данных преобразователей позволяет в одно нажатие загружать из памяти все их параметры, включая АРД-диаграммы.
Функционал:
Функционал включает: ВРЧ и АРК, различные степени демпфирования сигнала, огибающую сигнала и функцию усреднения нескольких эхо-сигналов, а также две независимые зоны контроля с индивидуальной логикой определения дефекта.

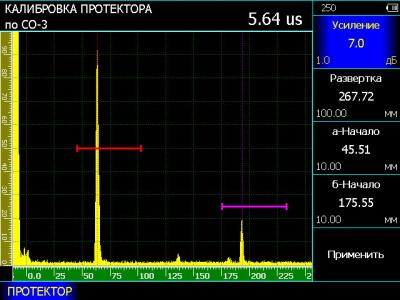

Дефектоскоп оснащён функциями автоматической калибровки призмы преобразователя на стандартных образцах СО-3 и V-2, автоматической калибровкой реальной скорости в материале объекта контроля, автоматической калибровкой зоны контроля по прямому и однократному лучу, встроенным помощником расчёта геометрии при контроле сварных соединений.
Вход для двухканального оптического энкодера обеспечивает построение В-скана c координатной разверткой изделия, а также С- и D- сканов в специальных версиях.
Особенности:
- запись сигналов по 1 или 2х координатному датчику оборотов
- функции ВРЧ, АРК и АРД
- работа с ЭМА преобразователями

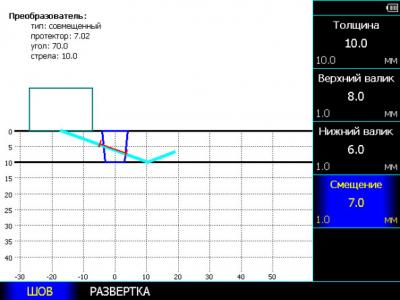

- конструктор геометрии сварного шва
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Развертка |
мин.: 0 - 11,9 мммакс.: 0 - 5 950 мм (сталь)с шагом 0.01, 0.1, 1, 10 и 100
|
| Задержка |
от -4 мкс до 1 000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс
|
| Максимальная длина контролируемого материала (сталь) |
до 3000 мм (эхо-режим), 6000 мм (теневой режим)
|
| Диапазон скоростей |
1000 - 10 000 м/сс шагом 1, 10 и 100 м/с
|
| Задержка в призме | 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс |
| Демпфирование | 25 ом / 50 ом/ 1 000 Ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс |
радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5), и изменяемой частотой радиоимпульса
|
| Частота повторений ЗИ |
от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц
|
| Усилитель | широкополосный: 0.5-20 МГц (-6 дБ) |
| Диапазон регулировки усиления |
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
|
| Дополнительная клавиша +dB | программируемая |
| Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 70 дБ, 12 дб/мкс с построением кривой по 20 опорным точкам введенным вручную или от контрольных отражателей
|
| Кривая Амплитуда-Расстояние (АРК) |
построение по 20 точкам, регулируемая по высоте
|
| Функция АРД |
построение по 20 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми
|
| Детектирование |
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
|
| Отсечка |
компенсированная, 0 - 80% высоты экрана
|
| Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
|
| Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая
|
| Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0"
|
| Измерение амплитуды |
в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) Сравнение амплитуд по AWS D1.1
|
| Дисплей |
Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете
|
| А-сигнал |
480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме
|
| Память |
200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
|
| Интерфейс | USB |
| Разъемы преобразователей | 2 Lemo00 |
| Аккумулятор | Li-ion 10.8В, 5000 mА/ч |
| Время работы |
не менее 10 часов работы от встроенного аккумулятора
|
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 15В / 2,5А DC |
| Диапазон рабочих температур | от -30 0C до +55 0C |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,4 кг с аккумуляторами |
