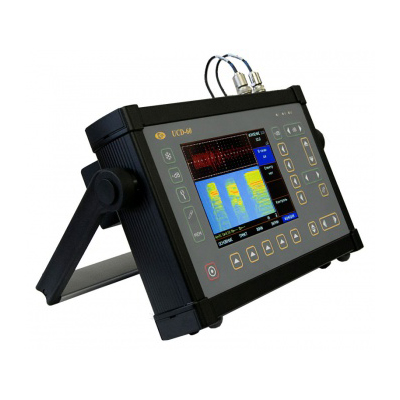

Ультразвуковой дефектоскоп УСД-60Н-8К
Госреестр (ГРСИ): не указано
Восьмиканальный ультразвуковой дефектоскоп УСД-60Н-8К предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2,5 метров.
Дефектоскоп УСД-60Н-8К обладает следующими преимуществами:
- визуализация внутренней структуры объекта контроля при одностороннем доступе
- высокая производительность - реконструкция одной томограммы занимает 3 секунды
- простота в использовании
- высокая точность измерений и чувствительность прибора к различным отражателям
- не требуется подготовка поверхности к контролю
- износостойкие наконечники преобразователей
Особенности дефектоскопа УСД-60Н-8К:
- автономная работа с данными без внешнего компьютера
- сухой акустический контакт
- адаптация антенного устройства к неровностям поверхности конструкции
- автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля
- трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
- возможность использования томографа при ручном контроле, а также в составе автоматизированных установок
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Количество каналов контроля | 8 |
| Развертка |
мин. 0 - 16 мкс, макс. 0 - 6000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
|
| Скорость | от 100 до 10 000 м/с |
| Задержка |
от 0 до 5900 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
|
| Задержка в призме |
0 - 1000 мкс с шагом 0,01 / 0,1/ 1 и 10мкс
|
| Зондирующий импульс |
Радиоимпульс, амплитудой 50 В, с регулируемой частотой заполнения 20-2500 кГц и длительностью до 32-х периодов
|
| Частота повторений ЗИ | 15 или 30 Гц |
| Усилитель |
Широкополосный 0.02-2,5 МГц (-6 дБ) с регулируемыми полосовыми фильтрами
|
| Диапазон регулировки усиления | 90 дБ, с шагом 0.5, 1, 2 или 6 дБ |
| Временная Регулировка Чувствительности (ВРЧ) |
Диапазон до 60 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
|
| Детектирование |
Положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки)
B-scan C-скан Спектр сигнала |
| Отсечка |
Компенсированная, 0 - 90% высоты экрана
|
| Зоны контроля | Две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% Высоты экрана при детектировании от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. |
| Автоматическая Сигнализация Дефектов (АСД) |
Световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
|
| Измерение временных интервалов |
От 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
|
| Автоматическая регулировка усиления (АРУ) | есть |
| Встроенное программное обеспечение для контроля цилиндрических изделий | есть |
| Подключение датчика оборотов | есть |
| Измерение амплитуды | В процентах от высоты экрана, В дБ относительно уровня порога в зоне В дБ относительно опорного сигнала |
| Дисплей |
Цветной, TFT 640 х 480 точек (130 х 100 мм)
|
| А-сигнал |
480 x 300 точек в стандартном режиме
|
| Память | 500 настроек с А-сигналом 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | RS232 / Ethernet |
| Разъемы преобразователей | 2 СР-50, 16 Lemo00 |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 6-8 часов от аккумуляторов |
| Внешнее питание дефектоскопа | блок питания 220 В AC |
| Диапазон рабочих температур дефектоскопа | от -25 C до +55 C |
| Размер (В x Ш x Д) | 210 мм x 340 мм x 110 мм |
| Масса дефектоскопа | 5 кг с аккумуляторами |
