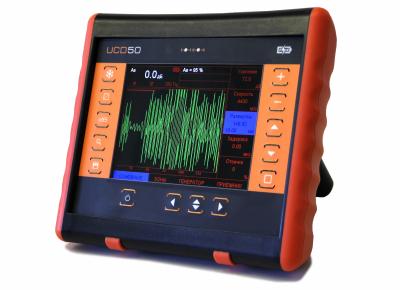

Ультразвуковой низкочастотный дефектоскоп УСД-50 LFS

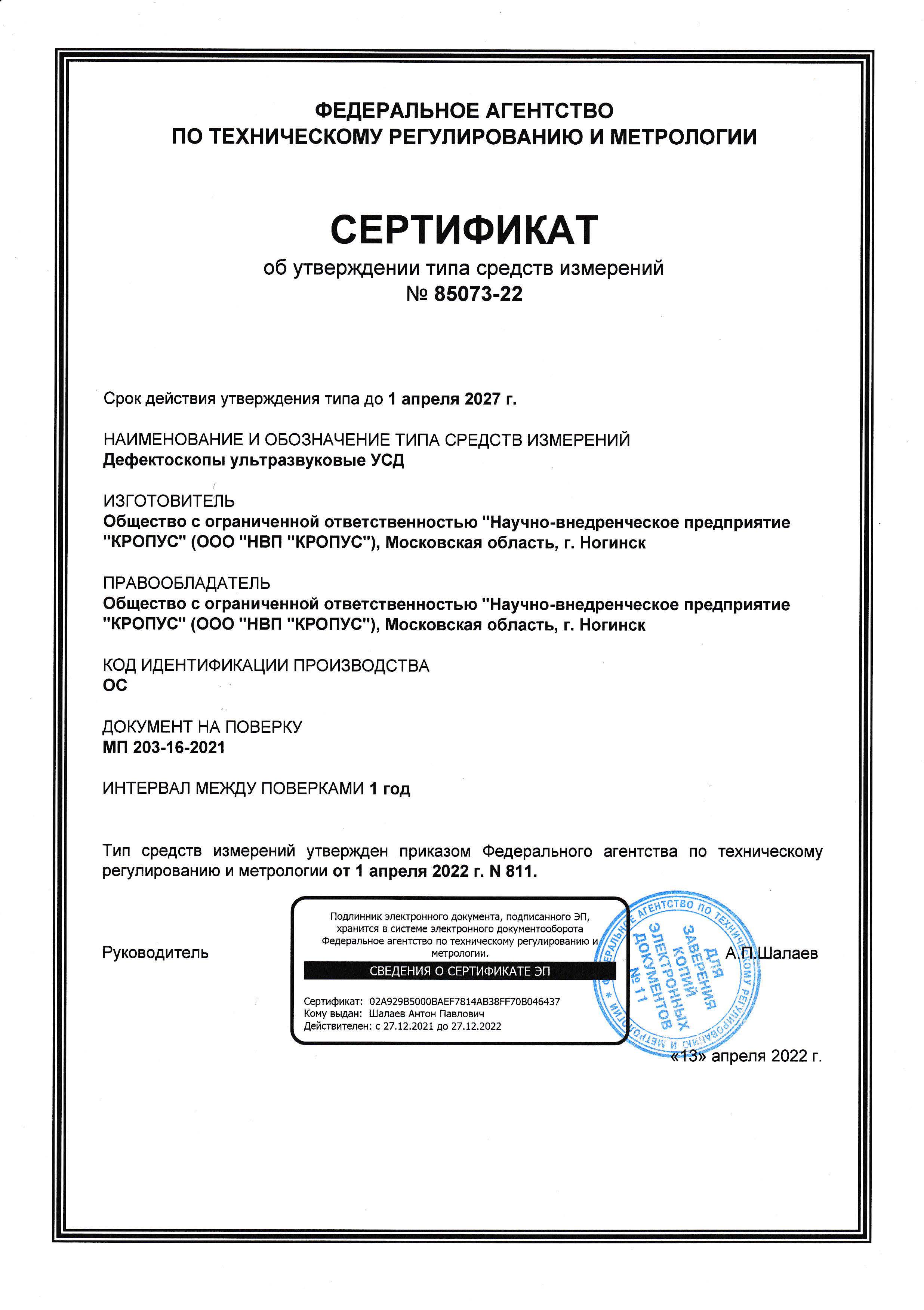

Госреестр (ГРСИ): не указано
Новый ультразвуковой дефектоскоп представляет собой низкочастотную версию популярного прибора УСД-50 с усиленным генератором и широкополосным приемником с диапазоном от 25 кГц до 5 МГц. Дефектоскоп имеет яркий и хорошо читаемый при любом освещении TFT-экран 640х480 и массу всего 1,5 кг с аккумулятором.
В низкочастотном дефектоскопе УСД-50 LFS также предусмотрена комплектация импедансным р/с преобразователем для контроля композитных материалов с односторонним доступом. Помимо традиционных функций, дефектоскоп имеет вход энкодера, позволяющий подключать различные сканеры для построения B-сканов и TOFD развертки контролируемого участка изделия.
Легкий и удобный дефектоскоп предназначен для ручных применений по контролю композитов, полимеров, углепластика, камня и других материалов с большим затуханием. Широкий частотный диапазон позволяет использовать его также в большинстве стандартных применений по контролю металлов с использованием преобразователей частотой до 5 МГц.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Развертка |
мин.: 0 - 5 мкс
макс.: 0 - 10 000 мкс с шагом 0.01, 0.1, 1, 10, 100 и 1000 мкс |
| Задержка |
от -20 мкс до 5000 мкс
с шагом 0.01, 0.1, 1, 10, 100 и 1000 мкс |
| Максимальная длина контролируемого материала (сталь) |
до 15 000 мм (эхо-режим), 60 000 мм (теневой режим)
|
| Скорость УЗК | 200 - 10 000 м/с с шагом 1, 10 и 100 м/с |
| Задержка в призме | 0 - 100 мкс с шагом 0.01, 0.1, 1 мкс |
| Демпфирование | 25 ом / 50 ом/ 1000 Ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс |
радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-5),
и изменяемой частотой радиоимпульса |
| Демпфер зондирующего импульса |
регулируемый 0- 500нс с задержкой демпфирования от 0 до 500нс
|
| Частота повторений ЗИ | от 30 до 500 Гц с шагом 1, 10, 100 Гц |
| Усилитель | широкополосный: 0.025-5 МГц (-3 дБ) |
| Диапазон регулировки усиления |
100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ
|
| Дополнительная клавиша +dB | программируемая |
| Автоматическая регулировка усиления (АРУ) | нет |
| Встроенное программное обеспечение для контроля цилиндрических изделий | нет |
| Подключение датчика оборотов | есть |
| Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая Амплитуда-Расстояние (АРК) |
построение по 32 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой |
| Функция АРД |
построение по 32 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми |
| Детектирование |
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD |
| Отсечка |
компенсированная, 0 - 90% высоты экрана
|
| Зоны контроля |
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
| Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
|
| Измерение временных интервалов |
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0" |
| Измерение амплитуды |
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) |
| Дисплей |
Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете |
| А-сигнал |
480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме |
| Память | 200 настроек с А-сигналом |
