Промышленные ультразвуковые дефектоскопы серии USPC3100 фирмы SOCOMATE (Франция) предназначены для использования в составе высокопроизводительных стационарных и мобильных систем УЗ контроля различных промышленных изделий.

Выпускаются несколько моделей дефектоскопа отличающихся числом каналов и объемом встроенных функций обработки результатов.

Сертификаты на дефектоскопы USPC3100 SOCOMATE:

• Сертификат об утверждении типа средств измерений РФ
• Сертификат ROLLS ROYCE: № RPS 705 / QCTP 6265
• Сертификат General Electric: P29TF82 Class A, B, C и P3TF31

По числу каналов существуют следующие варианты дефектоскопов:

• Одноканальный вариант
• Вариант с 8 канальным мультиплексором
• Одноканальный вариант с выносным блоком генератора зондирующих импульсов и предусилителем
• Модификации УЗ дефектоскопов USPC3100:

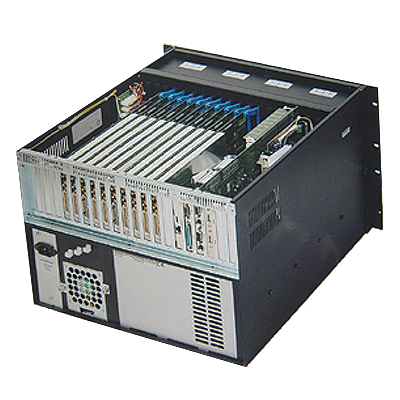

Благодаря тому, что дефектоскопы выполнены в виде плат стандарта PCI, несколько блоков могут быть одновременно установлены в один компьютер. Причем в одном компьютере могут быть одновременно установлены как одноканальные дефектоскопы, так и дефектоскопы с мультиплексорами. Это позволяет создавать многоканальные системы контроля (до 256 полностью независимых каналов).

Помимо возможности прямой передачи данных в компьютер, каждый дефектоскоп имеет аналоговые и цифровые выходы, позволяющие непосредственно управлять регистраторами, дефектоотметчиками и другими исполнительными устройствами.

В комплекте с дефектоскопами предоставляется DLL библиотека для разработки программного обеспечения с подробным описанием, что является незаменимым инструментом для разработчиков.

Так же в комплекте с платами поставляется программа USPC написанная для демонстрации основных возможностей дефектоскопа. Для данной демонстрационной программы приведен исходный текст, благодаря этому сильно упрощается процесс освоения DLL библиотеки. Примеры исходного текса программы представлены на языках программирования LabView, Visual Basic, C++, Delphi.

Основные характеристики дефектоскопов серии USPC3100:

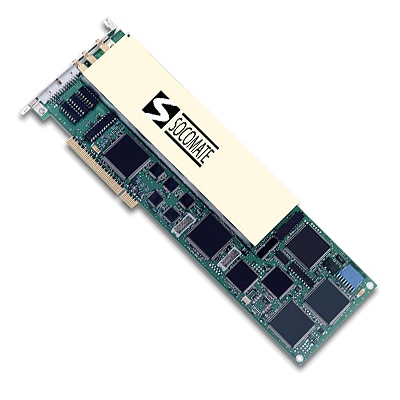

• Все компоненты необходимые для создания УЗ системы расположены на одной плате стандарта PCI, включая генератор зондирующих импульсов, приемник, АЦП, сигнальный процессор, память А-сканов и т.д
• Высокопроизводительный интерфейс (PCI/Master DMA) позволяют осуществлять скоростной захват и обработку данных
• Уровень шума
• Генератор прямоугольных импульсов с временем нарастания/спада менее 5 нс
• Диапазон частот от 0,35 до 30 МГц
• АЦП 200 МГц, 10-разрядов
• Частота следования зондирующих импульсов: до 20 кГц
• Линейность усилителя ± 0.5 dB
• Прекрасное разрешение вблизи поверхности
• Разрешение в режимах TOF/WT:
• Высокоскоростная передача А- и С-сканов по шине PCI
• Динамический диапазон: 105 dB
• Линейность вертикальной развертки: ±1
• Наклон характеристики ВРЧ: ±40 дБ/мкс
• Синхронизация: Внутренняя - Внешняя-Параллельная/Мультиплексированная
• 26-контактный разъем ввода/вывода данных в реальном времени:
  - 8 аналоговых выходов АМПЛИТУДА/ВРЕМЯ ПРОБЕГА (TOF)/ТОЛЩИНА СТЕНКИ (WT).
  - 9 программируемых выходов сигнализации с напряжением от 5 до 30 В

------------------------------------------------
