УПНК Промышленный многоканальный УЗ дефектоскоп с параллельными каналами
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано

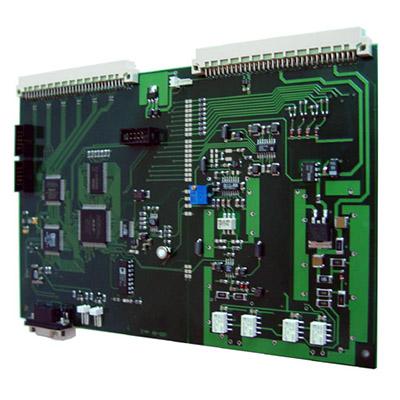

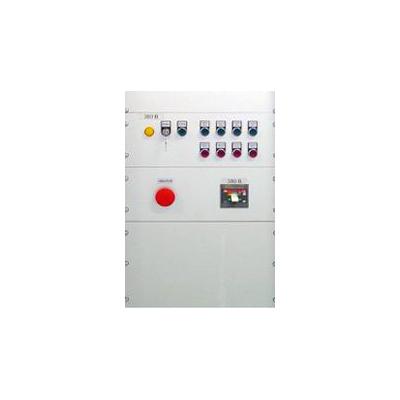

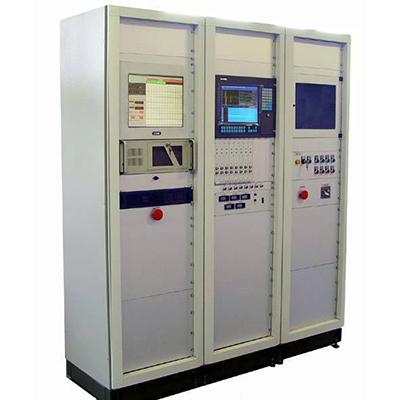

Установка УПНК представляет собой универсальный модульный дефектоскоп/толщиномер с независимыми параллельными каналами, построенный на принципиально новой высокоскоростной архитектуре канала с использованием двух высокопроизводительных промышленных компьютеров с панельными ЖКИ мониторами - один для ввода сигналов в реальном времени, второй -для общего управления системой, архивирования данных, связи с другими устройствами общезаводской компьютерной сети. Конструктив установки состоит из двух промышленных 19" шкафов Rittal, с установленным - многоканальным дефектоскопом, блоком питания, промышленным блоком бесперебойного питания, 2-х промышленных компьютеров с панельными ЖКИ мониторами и принтером. Третий промышленный шкаф - предназначен для установки системы автоматизированного управления приводами и устройствами механизации процесса контроля (в т.ч. устройствами загрузки/ выгрузки изделий).
Основные области применения:
Автоматизированный УЗ контроль изделий:
- в машиностроении (входной контроль прутков, контроль валов, цилиндров)
- в авиапромышленности (контроль дисков, валов и пр.)
- в металлургии (контроль поковок, литья, в том числе из аллюминия, титана и др.)
- на железнодорожном транспорте (контроль колесных пар и пр.)
- в трубном производстве (бесшовные трубы нефтяного и котельного сортамента, прямошовные трубы для нефтегазовой отрасти)
- в атомной промышленности (тонкостенные бесшовные трубы, сварные соединения трубок, контроль толщины стенок труб от 0,2 мм, контроль протяженности контактно-стыкового сварного шва тонкостенных трубок малого диаметра и пр.)
- при производстве изделий из чугуна (контроль прокатных валков и пр.)
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Размах амплитуды генератора импульсов возбуждения, В, не менее | 300 |
| Диапазон рабочих частот приемника по уровню минус 6 дБ, МГц | от 0,5 до 20,0 |
| Диапазон установки усиления, дБ | от 0 до 100 с шагом 0,5 |
| Допускаемое отклонение установки усиления в диапазоне от 0 до 80 дБ, дБ | ± 2,0 |
| Пределы допускаемой абсолютной погрешности измерения амплитуды сигнала в диапазоне от 0 до 15 дБ, дБ | ± 1,0 |
| Диапазон измерения временных интервалов, мкс | от 5 до 200 |
| Дискретность измерения временных интервалов, мкс | 0,01 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, мкс | ± 0,05 |
| Диапазон установки развертки экрана, мкс | от 2,5 до 200 |
| Максимальная чувствительность приемника, мкВ, не более | 100 |
| Предел допускаемой абсолютной погрешности измерения толщины изделия (по стали) с прямыми преобразователями в диапазоне толщин от 1 до 300 мм |
± (0,1 + 0,05 • S), где S - толщина изделия
|
| Время установления рабочего режима, мин | 5 |
| Время непрерывной работы, ч | 16 |
| Питание, напряжение, В | 220±10 % |
| Питание, частота, Гц | 50 ± 1% |
| УЗ канал дефектоскопа, мм | 45 х 160 х 225 |
| Блок контроля дефектоскопа, мм | 450 х 330 х 270 |
| Масса блока контроля, кг | 15 |
| Рабочая температура окружающего воздуха, °С | 5 - 50 |
| Относительная влажность воздуха при 25 °С, % | до 80 без конденсации |
