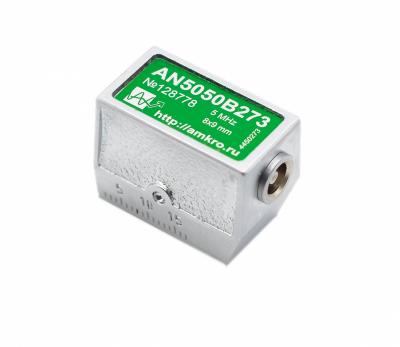

Наклонный совмещенный притертый преобразователь 5 МГц с углом 50град AN5050Bxx
Госреестр (ГРСИ): не указано
Ультразвуковые наклонные совмещенные преобразователи для контроля гибов труб. Выполняются с притиркой под определенный диаметр гиба.Также используются для выявления продольных дефектов труб указанного диаметра.
Обозначение: AN25050Bxx, где
- AN -тип корпуса и конструкции;
- 50 - частота 5,0 МГц
- 50-угол ввода УЗ колебаний 50 градусов (для стали марки 20)
- B - (bending) обозначение направления притирки (поперек направления излучения колебаний)
- xx - диаметр притирки
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
| Тип |
контактный, наклонный, совмещенный, поперечных волн
|
| Направление притирки |
поперек направления излучения УЗ колебаний
|
| Диаметр притирки | любой по заказу |
| Угол ввода ультразвуковых колебаний в сталь 20 | 50 ° |
| Обозначение по ГОСТ |
П121-5-50-ДХХ (где XX - диаметр кривизны поверхности)
|
| Номинальная частота преобразователя | 5,0 МГц ± 10% |
| Тип излучаемых волн | поперечные |
| Размер пьезокерамического элемента | 8х9 мм |
| Размер контактной поверхности (до притирки) | 13х24 мм |
| Материал призмы | орстекло |
| Разъем подключения | Lemo 00.250 |
| Встроенный согласующий элемент | индуктивность |
| Материал корпуса | латунь с гальваническим покрытием |
| Габаритные размеры (ШхДхВ) | 16,5 х 28 х 22 мм |
