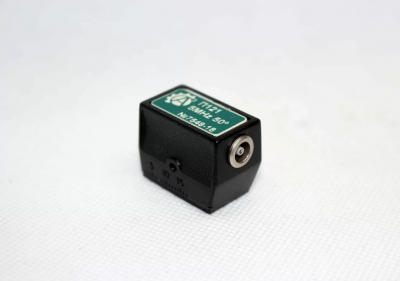

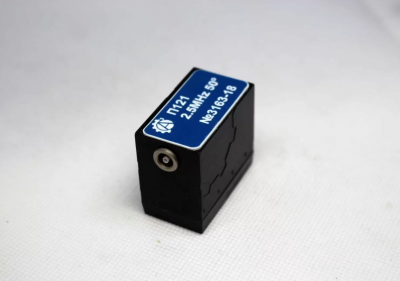

Пьезоэлектрический преобразователь (ПЭП) типа П121
Госреестр (ГРСИ): не указано
Наклонные совмещенные преобразователи с углом ввода от 40 до 75 градусов предназначены для контроля сварных и паяных соединений, элементов металлических конструкций, трубопроводов и других изделий продольными, поперечными и поверхностными волнами. Призмы преобразователей могут быть изготовлены как из оргстекла так и из износостойкого полимера. Конструкция ПЭП всех серий допускает притирку для контроля стыков и гибов диаметром от 12 мм и более. Все преобразователи имеют корпус из износостойкого пластика или алюминия и разъем Lemo 00. Выпускаются в соответствии с ТУ 427610-002-4407661-2016 "Ультразвуковые пьезо-электрические преобразователи. Общие технические требования."
Отличительные особенности
- Малые габаритные размеры
- Малая ближняя зона
- Малые значения стрелы, удовлетворяющие требованиям нормативных документов
- Многоуровневая система защиты от помех
- Высокое соотношение сигнал/шум
- Использование пьезоэлементов разной формы (круглой, прямоугольной или квадратной), в зависимости от решаемых задач
- Возможно изготовление ПЭП с широким шагом сканирования
Комплект поставки:
- Паспорт
- сертификат о калибровке
- упаковка
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
| Наименование преобразователя | Частота | Размер пьезоэлемента | Угол ввода | Стрела | Корпус | Габариты |
|---|---|---|---|---|---|---|
| ПЭП на частоту 1,25 МГц | ||||||
| П121-1,25-90 | 1,25 МГц | 12×8 мм | поверхностная волна | тип В | 40×20×31 мм | |
| П121-1,25-40 | 1,25 МГц | Ø 16 мм | 40°±2° | 17 мм | тип Д | 40×25×48 мм |
| П121-1,25-45 | 1,25 МГц | Ø 16 мм | 45°±2° | 18 мм | тип Д | 40×25×48 мм |
| П121-1,25-50 | 1,25 МГц | Ø 16 мм | 50°±2° | 18 мм | тип Д | 40×25×48 мм |
| П121-1,25-60 | 1,25 МГц | Ø 16 мм | 60°±2° | 20 мм | тип Д | 40×25×48 мм |
| П121-1,25-65 | 1,25 МГц | Ø 16 мм | 65°±2° | 17 мм | тип Г тип Д |
40×25×30 мм 40×25×48 мм |
| ПЭП на частоту 1,8 МГц | ||||||
| П121-1,8-90 | 1,8 МГц | 12×8 мм | поверхностная волна | тип В | 40×20×31 мм | |
| П121-1,8-40 | 1,8 МГц | Ø 12 мм | 40°±2° | 13 мм | тип Г тип Д |
40×25×30 мм 40×25×48 мм |
| П121-1,8-45 | 1,8 МГц | Ø 12 мм | 45°±2° | 13 мм | тип Г тип Д |
40×25×30 мм 40×25×48 мм |
| П121-1,8-50 | 1,8 МГц | Ø 12 мм | 50°±2° | 13 мм | тип Г тип Д |
40×25×30 мм 40×25×48 мм |
| П121-1,8-60 | 1,8 МГц | Ø 12 мм | 60°±2° | 15 мм | тип Г тип Д |
40×25×30 мм 40×25×48 мм |
| П121-1,8-65 | 1,8 МГц | Ø 12 мм | 65°±2° | 14 мм | тип Г тип Д |
40×25×30 мм 40×25×48 мм |
| П121-1,8-40 | 1,8 МГц | Ø 16 мм | 40°±2° | 17 мм | тип Д | 40×25×48 мм |
| П121-1,8-45 | 1,8 МГц | Ø 16 мм | 45°±2° | 18 мм | тип Д | 40×25×48 мм |
| П121-1,8-50 | 1,8 МГц | Ø 16 мм | 50°±2° | 18 мм | тип Д | 40×25×48 мм |
| П121-1,8-55 | 1,8 МГц | Ø 16 мм | 55°±2° | 19 мм | тип Д | 40×25×48 мм |
| П121-1,8-60 | 1,8 МГц | Ø 16 мм | 60°±2° | 20 мм | тип Д | 40×25×48 мм |
| П121-1,8-65 | 1,8 МГц | Ø 16 мм | 65°±2° | 17 мм | тип Г тип Д |
40×25×30 мм 40×25×48 мм |
| ПЭП на частоту 2,5 МГц | ||||||
| П121-2,5-50 | 2,5 МГц | Ø 8 мм | 50°±2° | 9 мм | тип Б | 30×20×26 мм |
| П121-2,5-60 | 2,5 МГц | Ø 10 мм | 60°±2° | 12 мм | тип В | 40×20×31 мм |
| П121-2,5-65 | 2,5 МГц | Ø 10 мм | 65°±2° | 11 мм | тип Б | 30×20×26 мм |
| П121-2,5-68 | 2,5 МГц | 12×8 мм | 68°±2° | 13 мм | тип В | 40×20×31 мм |
| П121-2,5-70 | 2,5 МГц | 12×8 мм | 70°±2° | 13 мм | тип В | 40×20×31 мм |
| П121-2,5-90 | 2,5 МГц | Ø 12×10 мм | поверхностная волна | тип В | 40×20×31 мм | |
| П121-2,5-40 | 2,5 МГц | Ø 12×10 мм | 40°±2° | 10 мм | тип Б тип В |
30×20×26 мм 40×20×31 мм |
| П121-2,5-45 | 2,5 МГц | Ø 12×10 мм | 45°±2° | 11 мм | тип Б тип В |
30×20×26 мм 40×20×31 мм |
| П121-2,5-50 | 2,5 МГц | Ø 12×10 мм | 50°±2° | 11 мм | тип Б тип В |
30×20×26 мм 40×20×31 мм |
| П121-2,5-55 | 2,5 МГц | Ø 12×10 мм | 55°±2° | 13 мм | тип В | 40×20×31 мм |
| П121-2,5-60 | 2,5 МГц | Ø 12×10 мм | 60°±2° | 13 мм | тип В | 40×20×31 мм |
| П121-2,5-65 | 2,5 МГц | Ø 12×10 мм | 65°±2° | 12 мм | тип Б тип В |
30×20×26 мм 40×20×31 мм |
| П121-2,5-68 | 2,5 МГц | Ø 12×10 мм | 68°±2° | 15 мм | тип В | 40×20×31 мм |
| П121-2,5-70 | 2,5 МГц | Ø 12×10 мм | 70°±2° | 15,5 мм | тип В | 40×20×31 мм |
| П121-2,5-40 | 2,5 МГц | Ø 12 мм | 40°±2° | 11 мм | тип Б тип В |
30×20×26 мм 40×20×31 мм |
| П121-2,5-45 | 2,5 МГц | Ø 12 мм | 45°±2° | 12 мм | тип Б тип В |
30×20×26 мм 40×20×31 мм |
| П121-2,5-60 | 2,5 МГц | Ø 12 мм | 60°±2° | 13 мм | тип В | 40×20×31 мм |
| П121-2,5-65 | 2,5 МГц | Ø 12 мм | 65°±2° | 12 мм | тип В | 40×20×31 мм |
| ПЭП на частоту 5 МГц | ||||||
| П121-5-40 | 5 МГц | 5×5 мм | 40°±2° | 5,5 мм | тип А | 23×17×25 мм |
| П121-5-45 | 5 МГц | 5×5 мм | 45°±2° | 6 мм | тип А | 23×17×25 мм |
| П121-5-50 | 5 МГц | 5×5 мм | 50°±2° | 6 мм | тип А | 23×17×25 мм |
| П121-5-55 | 5 МГц | 5×5 мм | 55°±2° | 6,5 мм | тип А | 23×17×25 мм |
| П121-5-60 | 5 МГц | 5×5 мм | 60°±2° | 6,5 мм | тип А | 23×17×25 мм |
| П121-5-65 | 5 МГц | 5×5 мм | 65°±2° | 7 мм | тип А | 23×17×25 мм |
| П121-5-68 | 5 МГц | 5×5 мм | 68°±2° | 7,5 мм | тип А | 23×17×25 мм |
| П121-5-70 | 5 МГц | 5×5 мм | 70°±2° | 7,5 мм | тип А | 23×17×25 мм |
| П121-5-72 | 5 МГц | 5×5 мм | 72°±2° | 8,5 мм | тип А | 23×17×25 мм |
| П121-5-74 | 5 МГц | 5×5 мм | 74°±2° | 9 мм | тип А | 23×17×25 мм |
| П121-5-90 | 5 МГц | 5×5 мм | поверхностная волна | тип А | 23×17×25 мм | |
| П121-5-65 | 5 МГц | Ø 6 мм | 65°±2° | 6 мм | тип А | 23×17×25 мм |
| П121-5-68 | 5 МГц | Ø 6 мм | 68°±2° | 6,5 мм | тип А | 23×17×25 мм |
| П121-5-70 | 5 МГц | Ø 6 мм | 70°±2° | 6,5 мм | тип А | 23×17×25 мм |
| П121-5-65 | 5 МГц | Ø 8 мм | 65°±2° | 7 мм | тип А | 23×17×25 мм |
| П121-5-70 | 5 МГц | Ø 8 мм | 70°±2° | 7,5 мм | тип А | 23×17×25 мм |
| П121-5-40 | 5 МГц | 10×5 мм | 40°±2° | 6 мм | тип А | 23×17×25 мм |
| П121-5-50 | 5 МГц | 10×5 мм | 50°±2° | 6,5 мм | тип А | 23×17×25 мм |
| П121-5-60 | 5 МГц | 10×5 мм | 60°±2° | 7 мм | тип А | 23×17×25 мм |
| П121-5-65 | 5 МГц | 10×5 мм | 65°±2° | 8 мм | тип А | 23×17×25 мм |
| П121-5-70 | 5 МГц | 10×5 мм | 70°±2° | 8,5 мм | тип А | 23×17×25 мм |
| П121-5-90 | 5 МГц | 10×5 мм | поверхностная волна | тип А | 23×17×25 мм | |
| П121-5-60 | 5 МГц | Ø 10 мм | 60°±2° | 12 мм | тип Б | 30×20×26 мм |
| П121-5-65 | 5 МГц | Ø 10 мм | 65°±2° | 10 мм | тип Б | 30×20×26 мм |
| ПЭП на частоту 10 МГц | ||||||
| П121-10-65 | 10 МГц | 5×5 мм | 65°±2° | 6 мм | тип А | 23×17×25 мм |
| П121-10-70 | 10 МГц | 5×5 мм | 70°±2° | 6 мм | тип А | 23×17×25 мм |
| П121-10-74 | 10 МГц | 5×5 мм | 74°±2° | 7 мм | тип А | 23×17×25 мм |
| П121-10-90 | 10 МГц | 5×5 мм | поверхностная волна | тип А | 23×17×25 мм | |
| П121-10-65 | 10 МГц | Ø 6 мм | 65°±2° | 6 мм | тип А | 23×17×25 мм |
| П121-10-70 | 10 МГц | Ø 6 мм | 70°±2° | 6,5 мм | тип А | 23×17×25 мм |
| П121-10-74 | 10 МГц | Ø 6 мм | 74°±2° | 7,5 мм | тип А | 23×17×25 мм |
