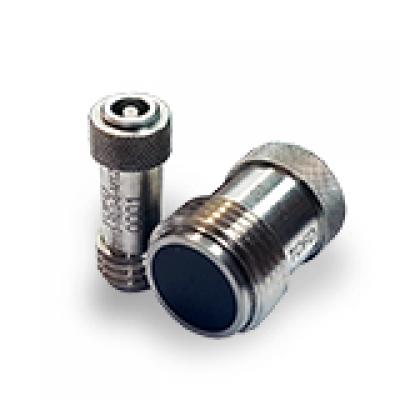

SENDAST П113 преобразователи TOFD
Госреестр (ГРСИ): не указано
SENDAST П113 ПРЕОБРАЗОВАТЕЛИ TOFD – ультразвуковые преобразователи с предельно коротким по времени сигналом для дифракционно-временного метода контроля в составе сканеров TOFD для выявления вертикально ориентированных трещин в сварных соединениях, а так же для контроля листового металла на предмет расслоений и включений.
Преобразователи TOFD:
- Наклонные призмы для преобразователей TOFD - призмы изготовлены из инновационного спецполимера и обладают повышенной устойчивостью к износу. В конструкции призмы предусмотрены каналы для подачи контактной жидкости. Используются для контроля сварных соединений дифракционно-временным методом.
- Прямые призмы для преобразователей TOFD - призмы изготовлены из инновационного спецполимера и обладают повышенной устойчивостью к износу. В конструкции призмы предусмотрены каналы для подачи контактной жидкости. Используются для контроля листового металла
Преобразователи TOFD без призмы возможно применять для контроля пластиковых полимерных прутков и заготовок на предмет обнаружения включений, расслоений и пор.
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
|
НАИМЕНОВАНИЕ |
ЧАСТОТА, МГц |
ПЬЕЗОКРИСТАЛЛ, Ø мм |
РЕЗЬБА |
|
П113-2,0-12-М20 TOFD |
2 |
12 |
М20 |
|
П113-2,5-12-М20 TOFD |
2,5 |
12 |
М20 |
|
П113-5,0-3-М12 TOFD |
5 |
3 |
М12 |
|
П113-5,0-3-U3/8 TOFD |
5 |
3 |
U3/8 |
|
П113-5,0-6-М12 TOFD |
5 |
6 |
М12 |
|
П113-5,0-6-U3/8 TOFD |
5 |
6 |
U3/8 |
|
П113-5,0-10-М20 TOFD |
5 |
10 |
М20 |
|
П113-5,0-12-М20 TOFD |
5 |
12 |
М20 |
|
П113-10,0-3-М12 TOFD |
10 |
3 |
М12 |
|
П113-10,0-6-М12 TOFD |
10 |
6 |
М12 |
НАКЛОННЫЕ ПРИЗМЫ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ TOFD - призмы изготовлены из инновационного спецполимера и обладают повышенной устойчивостью к износу. В конструкции призмы предусмотрены каналы для подачи контактной жидкости. Используются для контроля сварных соединений дифракционно-временным методом.
|
НАИМЕНОВАНИЕ |
УГОЛ ВВОДА,⁰ |
РЕЗЬБА |
|
ПРИЗМА TOFD -45-U3/8 SENDAST ПРИЗМА TOFD -45-M12 SENDAST ПРИЗМА TOFD -45-М20 SENDAST |
45 45 45 |
U3/8 M12 М20 |
|
ПРИЗМА TOFD -50-U3/8 SENDAST ПРИЗМА TOFD -50--M12 SENDAST ПРИЗМА TOFD -50-М20 SENDAST |
50 50 50 |
U3/8 M12 М20 |
|
ПРИЗМА TOFD -60-U3/8 SENDAST ПРИЗМА TOFD -60-M12 SENDAST ПРИЗМА TOFD -60-М20 SENDAST |
60 60 60 |
U3/8 M12 М20 |
|
ПРИЗМА TOFD -70-U3/8 SENDAST ПРИЗМА TOFD -70-M12 SENDAST ПРИЗМА TOFD -70-М20 SENDAST |
70 70 70 |
U3/8 M12 М20 |
ПРЯМЫЕ ПРИЗМЫ ДЛЯ ПРЕОБРАЗОВАТЕЛЕЙ TOFD - призмы изготовлены из инновационного спецполимера и обладают повышенной устойчивостью к износу. В конструкции призмы предусмотрены каналы для подачи контактной жидкости. Используются для контроля листового металла
|
НАИМЕНОВАНИЕ |
MAX.ТОЛЩИНА СТАЛЬНОГО ЛИСТА, мм |
УГОЛ ВВОДА,⁰ |
РЕЗЬБА |
|
ПРИЗМА TOFD -0-10-U3/8 SENDAST ПРИЗМА TOFD -0-10-M12 SENDAST ПРИЗМА TOFD -0-10-М20 SENDAST |
10
10
10 |
0
0
0 |
U3/8
M12
М20 |
|
ПРИЗМА TOFD -0-20-U3/8 SENDAST ПРИЗМА TOFD -0-20-M12 SENDAST ПРИЗМА TOFD -0-20-М20 SENDAST |
20
20
20 |
0
0
0 |
U3/8
M12
М20 |
