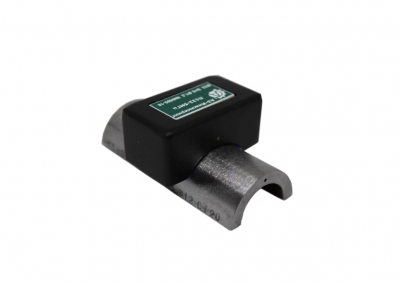

Преобразователи «хордового» типа с эластичным протектором предназначены для контроля качества сварных соединений стальных трубопроводов малого диаметра (18... 325 мм) с малой толщиной стенки (2 … 9 мм). Применение ПЭП хордового типа предусматривается такими нормативными документами, как РД 34.17.302-97 (ОП-501), РД 19.100-00-КТН-001-10 и др. Применение хордовой схемы контроля позволяет выявлять как плоскостные дефекты (трещины, непровары, несплавления, слипания), так и объемные дефекты ((свищи, шлаковые включения, поры). Выпускаются в соответствии с ТУ 427610-002-4407661-2016 "Ультразвуковые пьезо-электрические преобразователи. Общие технические требования."

Отличительные особенности:

• Корпус преобразователя выполнен из металла, что значительно повышает его износостойкость;
• По умолчанию поставляется в комплекте с СОП (мерой) с отражателем типа "плоскодонное отверстие" в соответствии с диаметром по выбору Заказчика;
• преобразователи изготовлены из эластичного компаунда, что улучшает акустический контакт при наличии овальности сечения трубы;
• преобразователи поставляются в комплекте с настроечным образцом (мерой). На каждый диаметр и толщину контролируемой трубы изготавливается комплект «преобразователь + настроечный образец (мера)»;
• Контроль всей толщины сварного шва проводится без поперечного сканирования в диапазоне толщин от 2-х до 9-ти мм по стали;
• Отношение «сигнал/шум» при контроле сварных стыков на поисковом уровне чувствительности:

Углеродистая сталь – не менее 15 дБ

Аустенитная сталь – не менее 6 дб

• Износостойкость пьезопреобразователей повышена в 3 – 10 раз по сравнению с имеющими жесткий протектор; ресурс 1-го ПЭП, например, для трубы диаметром 32 мм, превышает 3000 стыков!
• Обеспечивается высокая производительность контроля – например, при диаметре трубы 219 мм - до 10 стыков/час).
• Пьезопреобразователи сохраняют работоспособность при температурах окружающей среды от -40 до +50 С°.
• Пьезопреобразователи работают с любым дефектоскопом общего назначения
• эффективная частота преобразователей – 5 МГц;
• Тип разъемов – Lemo 00 (установлены в корпусе преобразователя);
• Каждый настроечный образец (мера) и преобразователь имеют маркировку и паспорт, который содержит сведения о конструктивных параметрах образца и преобразователя, материале из которого изготовлен образец, вид и размеры искусственных отражателей, результаты переаттестации, условия хранения.

Каждый преобразователь снабжен паспортом, в котором приведены его метрологические и акустические характеристики.

Комплект поставки:

• Паспорт
• сертификат о калибровке
• упаковка

------------------------------------------------
