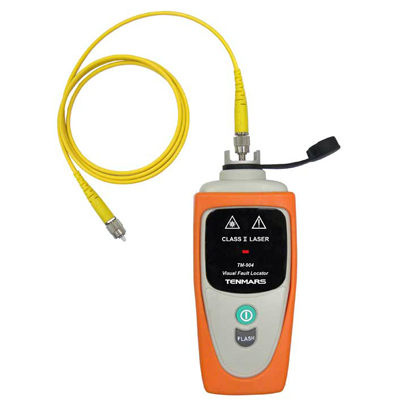

Оптический дефектоскоп TM-904 – тестер начального уровня, предназначенный для визуального контроля и обнаружения повреждений и жил оптоволоконного кабеля.

Оптический сигнал, генерируемый лазерным диодом непрерывно или в импульсном режиме, подается на вход кабеля с одной стороны, а с другой стороны тестируемого участка оператор визуально может определить целостность волокна, в том числе проверить коммутационные оптоволоконные кабели (patch cord) имеющие FC-штекер.

Если оболочка ВО ЛС прозрачная, то в точках значительных неоднородностей возможно наблюдать рассеивание испытательного сигнала в виде пятна засветки на теле оптического кабеля.

Использование в TM-904 импульсного режима (строб-сигнал 2 Гц) обеспечивает идентификацию жилы оптического канала на удаленной стороне («прозвонка» в жгуте – 3км/4 км в зависимости от типа волокна MM/SM).

Отличительные особенности дефектоскопа TM-904:

• Портативный оптический дефектоскоп (тестер)
• Длина волны лазерного источника 630нм, мощность 1 мВт
• Режим генерации сигнала: непрерывный или импульсный (2 Гц)
• Обнаружение дефектов в местах соединения и сварки оптического кабеля, поиск мест повреждений одно- и многомодовых ВОЛС (LAN, ISDN, FDDI, SONET, Telecom, сети КТВ, линии ДС)
• Длина тестируемой ВОЛС: 4 км – одномодовые (SM), 3 км – многомодовые (MM) волокна
• Универсальный оптический разъем FC-типа (с ферулой 2,5 мм)
• Для первичного контроля вновь проложенных каналов и обслуживания уже существующих оптических линий
• Прост в эксплуатации (всего 2 кнопки)
• Батарейное питание (9В, Крона)

Прочный корпус с надежной защитой от пыли и влаги делают тестер TM-904 незаменимым помощником для любого мастера по монтажу и специалиста техобслуживания.

Резинопластиковый внешний чехол смягчит удары и нагрузки на корпус тестера. Быстросъемный оптический соединитель типа FC в круглом корпусе (с ферулой диаметром 2,5 мм) надежно фиксирует внешний штекер к разъему тестера. Конструкция FC коннектора устойчива к воздействию вибраций и ударов, востребована в сетях, прокладываемых на подвижных объектах и в местах с повышенным уровнем вибраций.

Корпус тестера имеет съемную крышку для защиты рабочей кромки оптического выхода от загрязнений и механических повреждений. Так как даже незначительная грязь или жировая пленка от пальцев может существенно снизить качество сигнала, увеличить потери и отражения на разъеме.

------------------------------------------------
