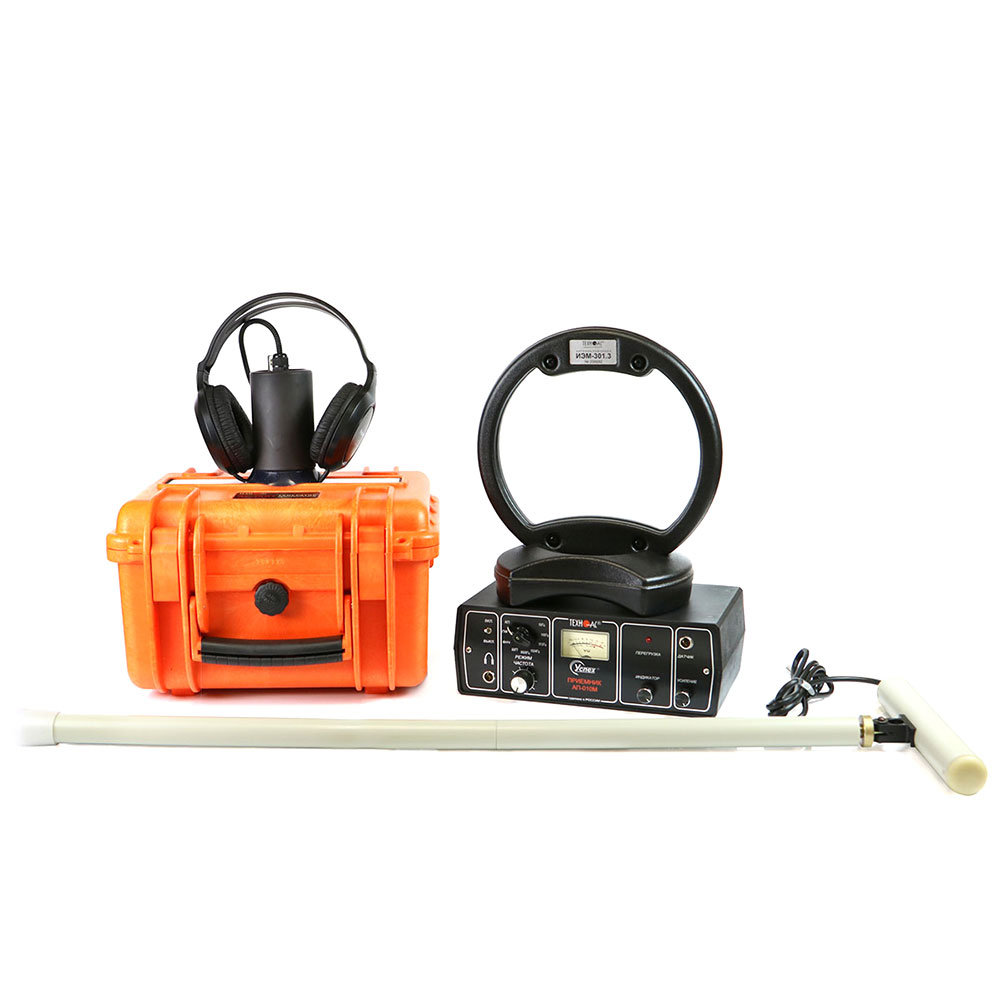

Кабеледефектоискатель Атлет ТЭК-120АЭ
Госреестр (ГРСИ): не указано
Морозоустойчивый комплект с мощным генератором.
Назначение прибора:
- поиск подземных трасс, электрических кабелей и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м
- определения мест повреждения силовых кабельных линий индукционным и акустическим методами
- трассировка кабеля с высокой дальностью
- поиск мест пересечения трубопроводов и кабеля
- трассировка и контроль изоляции защитных покрытий газопровода
Область применения:
- электроэнергетика
Комплект поставки:
- генератор АГ-120Т
- приемник АП-010М
- электромагнитный датчик ЭМД-227М
- индукционная антенна ИЭМ-301.2
- комплект акустического датчика АД-227
- головные телефоны
- сумка
Дополнительно:
- датчик контроля качества изоляции ДКИ-117
- датчик-определитель дефектов коммуникаций ДОДК-117
- клещи индукционные КИ-110
- площадка для установки АД в снег или мягкий грунт
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
Генератор АГ-120Т
| Параметр | Значение |
| Частоты генерируемого сигнала | Диапазон 200...9999 |
| Режимы генерации | |
| режим 1 | непрерывный |
| режим 2 | кратковременные посылки импульсов |
| режим 3 | трехчастотный |
| Выходные параметры | |
| Выходной ток | |
| максимальный в ручном режиме: - непрерывная и трехчастотная генерация, А - импульсные посылки, А |
10 15 |
| Максимальное выходное напряжение, В | |
| - при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока |
24 220 330 140 |
| Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт | |
| - при автономном питании | 120 непрерывно и «3F» |
| - с добавлением внешнегоаккумулятора 12В | 180 непрерывно и «3F» |
| - от сетевого блока питания, Вт | 70 |
| Допустимое сопротивление нагрузки | любое (0…∞) |
| Согласование с нагрузкой | автоматическое |
| Конструктивные параметры | |
| Габаритные размеры электронного блока (кейса), не более, мм | 305х270х194 |
| Масса электронного блока, не более, кг | 12 |
| Диапазон эксплуатационных температур, °С | -30 …+60 |
Приемник АП-010М
| Параметр | Значение |
| Девять режимов работы на 26 частотных диапазонах, Гц | 50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап), «КП». |
| Общий коэффициент усиления по звуковому тракту, дБ | 35 |
| Напряжение питания, В, тип элементов питания | 9+1-2,56 х 1,5 В (батареи типа “С”) |
| Мощность, подводимая к головным телефонам, мВт | 100 |
| Потребляемая мощность, не более, Вт | 0,9 |
| Габаритные размеры прибора, не более, мм | 250х90х150 |
| Масса, не более, кг | 1,5 |
Электромагнитный датчик ЭМД-227М
| Параметр | Значение |
| Тип преобразователя | Резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 8928, 1024, 512 Гц |
| Тип питания | От приемника |
| Коммутация резонанса | Принудительная (управляется приемником) |
Датчик акустический АД-220
| Параметр | Значение |
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 1,5 |
Индукционная антенна ИЭМ-301.2
| Параметр | Значение |
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
