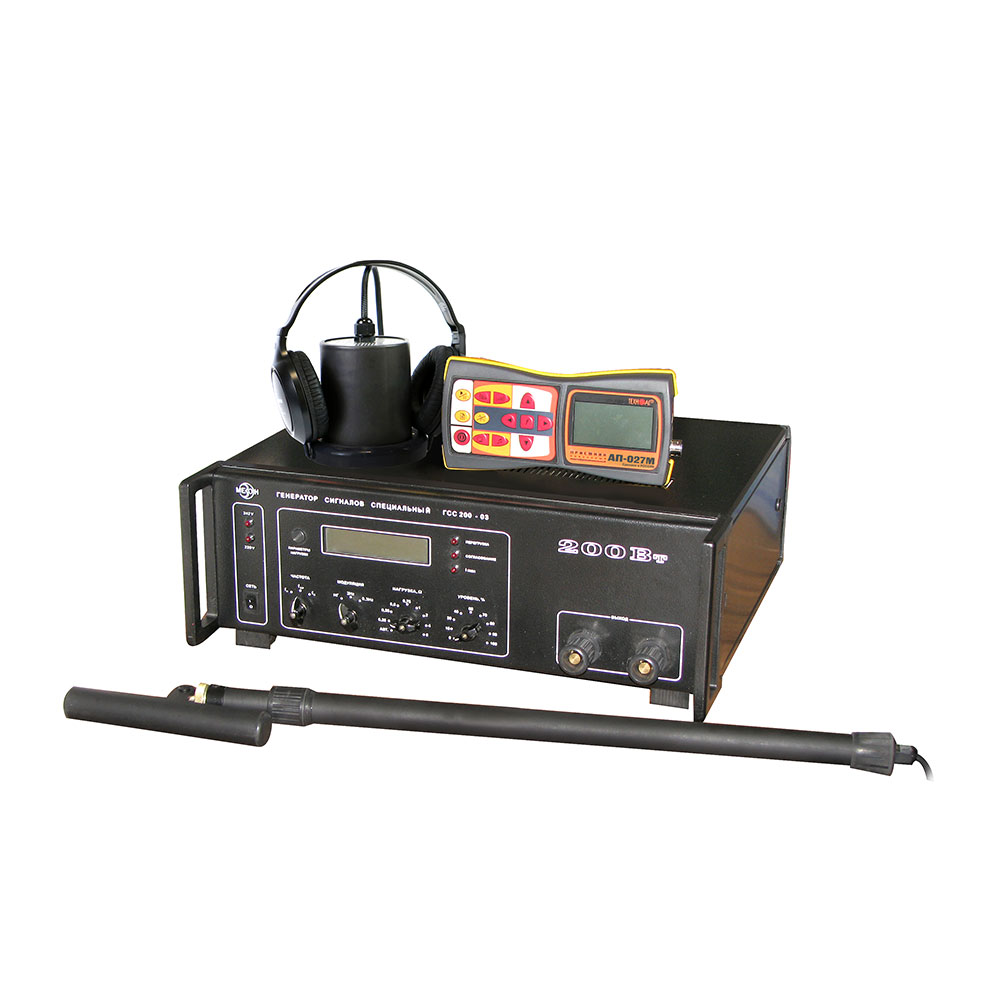

Кабеледефектоискатель Атлет ТЭК-227АН
Госреестр (ГРСИ): не указано
Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, а также определения глубины их залегания и мест повреждения. Генератор мощностью 200 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.
Решаемые задачи:
- поиск кабеля пассивным методом
- обнаружение места прохождения скрытых коммуникаций
- поиск мест повреждений кабеля акустическим способом
- поиск мест повреждений кабеля электромагнитным способом
Области применения:
- электроэнергетика
Комплект поставки:
- генератор ГСС-200
- приемник АП-027
- комплект акустического датчика АД-227
- электромагнитный датчик ЭМД-247
- головные телефоны
- чехол
- сумка
Дополнительно:
- датчик контроля качества изоляции ДКИ-117
- датчик-определитель дефектов коммуникаций ДОДК-117
- клещи индукционные КИ-110
- накладная рамка НР-117
- комплект АДМ-227
- площадка для установки АД в снег или мягкий грунт
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Менеджеры подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Генератор ГСС-200
| Параметр | Значение |
| Выходная мощность при работе на согласованную нагрузку, не менее, Вт | 200 |
| Частота генерации, Гц | 512, 1024, 8192, "ШП", "ФНЧ", "ПФ" |
| Диапазон сопротивлений согласованной нагрузки, Ом | 0,25 … 8 |
| Количество диапазонов согласования | 8 |
| Максимальная потребляемая мощность при работе на согласованную нагрузку, не бо-лее, Вт | 300 |
| Напряжение питания от сети переменного тока частотой 50 Гц, В | от 187 до 242 |
| Габаритные размеры прибора, не более, мм | 490х480х180 |
| Масса, не более, кг | 17 |
Приемник АП-027
| ПАРАМЕТР | ДАТЧИКИ | |
| ЭМД/ДКИ/ДОДК/КИ | АД | |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)» |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны -синтезированный звук ЧМ. | - | |
| Встроенный излучатель - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Допустимый диапазон температур окружающей среды при эксплуатации | -20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220*102*42 мм | |
| Масса электронного блока, не более | 0,46 кг | |
Акустический датчик АД-227
| Параметр | Значение |
| Чувствительность, V/g | 5 |
| Габаритные размеры прибора, не более, мм | 105х75 |
| Масса, не более, кг | 1,2 |
Электромагнитный датчик ЭМД-247
| Параметр | Значение |
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | от приемника |
| Коммутация резонанса | принудительная (управляется приемником) |
