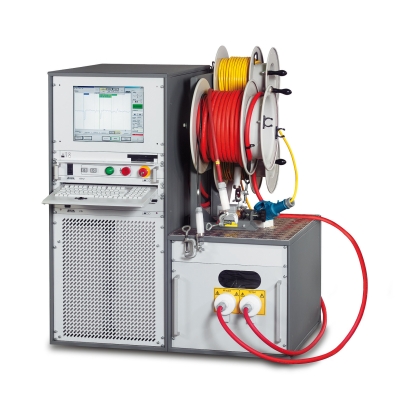

Система испытаний и диагностики кабелей PHG 80 TD/PD - система испытаний и комплексной диагностики кабельных линий методами измерения тангенса дельта (TD), измерением и локализацией источника ЧР (PD).

Многофункциональная система диагностики и тестирования кабелей PHG TD/PD специально разработана для применения в сетях среднего напряжения. PHG TD/PD – единственная система, позволяющая проводить комплексную диагностику качества кабелей и их старения. Методы измерения тангенса угла диэлектрических потерь и частичных разрядов идеально дополняют друг друга и позволяют, с одной стороны, определять общее состояние образца, а с другой – локализовать специфические повреждения.

Система включает в себя:

• Подсистема тестирования кабелей на сверх низких частотах (PHG 70)
• Подсистема измерения тангенса угла потерь, тангенса дельта (PHG TD)
• Подсистема измерения уровня частичных разрядов и локализации источника (PHG PD)

Область применения:

• Испытание кабелей с изоляцией из сшитого полиэтилена 6-35 кВ
• Испытание силовых кабелей с бумажно-пропитанной изоляцией 6-10 кВ
• Испытание оболочки кабелей с СПЭ-изоляцией
• Проверка изоляции электрических рабочих средств, напр., вращающихся машин (двигателей и генераторов)
• диагностика кабелей методом измерения тангенса диэлектрических потерь (tan D) с точность 1х101x10-5
• диагностика кабелей методом измерения уровня и локализаци источника частичных разрядов ЧР

Комплект поставки системы испытаний и диагностики кабелей PHG 80 TD/PD:

• Высоковольтный генератор PHG 80
• Встроенный блок измерения тангенса угла потерь TD
• Встроенный блок измерения и локализации частичных разрядов PD
• Блок управления
• Устройство контроля безопасности
• Устройство снятия остаточного заряда
• Блок кабельных барабанов с кабелями длиной 25 м
• Вывод защитного заземления
• Модуль ВВ подключения (экранированная струбцина)
• Заземляющая штанга
• Модуль монтажный 19"
• Руководство по эксплуатации

------------------------------------------------
