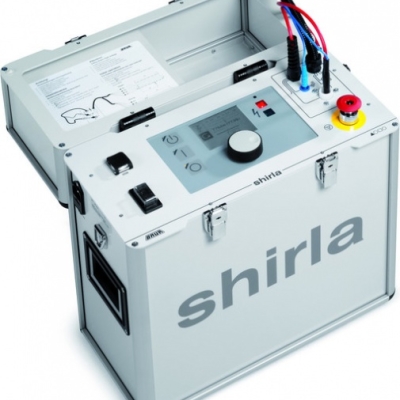

Система испытаний кабельной оболочки и локализации повреждений SHIRLA используется для испытаний кабелей и кабельной оболочки, предварительной локализации повреждений, а так же для точечной локализации повреждений кабельной оболочки по Муррею и Глэйзеру.

При помощи интегрированного источника постоянного тока shirla позволяет выполнять предварительную локализацию повреждений кабелей низкого и даже высокого сопротивления. Принцип измерения дает возможность выполнять предварительную локализацию особенно на неэкранированных кабелях управления и освещения, а также на кабельной оболочке. Весь анализ выполняется автоматически, а результаты отображаются в цифровом виде. Можно рассматривать различные кабельные сектора. заданный импульсный режим постоянного тока позволяет выполнять точечную локализацию повреждений в соотв. с методом ступенчатого напряжения.

ПриборSHIRLAпозволяет пользователю проводить испытания кабелей низкого напряжения и оболочек кабелей напряжением до 10 кВ. При этом измеряются следующие параметры: сила тока, напряжение и сопротивление в месте повреждения

Установка SHIRLA определяет как низкоомные, так и высокоомные повреждения кабеля. Поиск предварительного места повреждений кабелей основано на принципе измерительного моста по методу Мюррея и Глейзера. Расстояние до места повреждения отображается в метрах. Могут учитываться различные кабельные участки. Посредством встроенного источника высокого напряжения (до 10 кВ) можно определить места повреждений с очень высоким сопротивлением

Система SHIRLA дает возможность выполнить точное определение места повреждения кабеля используя метод шагового напряжения. Для этого дополнительно к прибору требуется гальвонометр KMF 1 или универсальный приемник UL 30. Для этого на кабель или оболочку кабеля подаётся импульсное периодическое напряжение до максимум 10 кВ.

Особенности системы испытаний кабельной оболочки и локализации повреждений SHIRLA:

• Тестирование кабелей и кабельной оболочки до 10 кВ
• Предварительная локализация повреждений кабелей и кабельной оболочки (измерительный мост)
• Точечная локализация повреждений кабельной оболочки до 10кВ в сочетании с выбранными установками KMF1 или UL
• Простота в эксплуатации, управление с помощью меню
• Питание от аккумулятора с быстрой зарядкой, а также работа с питанием от сети

Комплект поставки системы испытаний кабельной оболочки и локализации повреждений SHIRLA:

• Установка SHIRLA
• Высоковольтный соединительный кабель
• 4-проводный соединительный
• Соединительные клеммы
• Комплект соединительных кабелей
• Заземляющий провод
• Сетевой кабель
• USB-карта
• Переносной ремень
• Руководство по эксплуатации

------------------------------------------------
