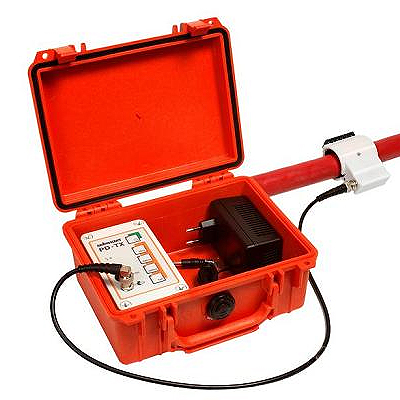

Система PD LOC производства Seba KMT предназначена для точной локализации на смешанных кабелях (XLPE / PILC), а также при ЧР в соединительных муфтах одножильных кабелей. Как правило, точное местоположение муфт на местности неизвестно и с помощью методик звуковой частоты такие муфты локализовать не представляется возможным.

В состав системы входит импульсный передатчик PD-TX и принимающий, а также оценивающий блок TDR T 30-E PD. Он состоит из входного усилителя для обработки сигнала и блока управления в прочном корпусе.

Визуализация расстояния, на котором находится передатчик системы, происходит с помощью рефлектометра с отдельным пунктом меню, посредством дополнительного ПО для оценки ЧР.

Импульсный генератор посылает в кабель сигнал с помощью индуктивной катушки. Блок приема и обработки сигнала состоит из входного усилителя для обработки сигнала и блока управления. Визуальное определение, на каком расстоянии находится генератор системы, осуществляется при помощи рефлектометра TDR T30-E PD в отдельной позиции меню посредством дополнительной функции ЧР программного обеспечения. Программное обеспечение генератора импульсов обрабатывает вводимые пользователем данные и включает в себя индикацию состояния работы, генерирование импульсов, контроль сбоев, перегрузки, аккумуляторов и зарядки.

От импульсного генератора и стыковочного устройства на кабель подается достаточно мощный импульс. Благодаря этому на одном из концов кабеля принимается сам сигнал, а также отраженный от дальнего конца кабеля импульс. На основании разницы времени прихода прямого и отраженного импульса, как и в OWTS, рассчитывается расстояние до места подачи импульса и корректируется или сравнивается с предварительно определенной позицией.

На кабелях с очень плотным медным экраном, а также при использовании системы на кабелях с металлической оболочкой (свинцовая/алюминиевая оболочка) также возможна подача искусственно сгенерированного импульса ЧР. Пользователи, уже имеющие Teleflex T 30-E, могут дооснастить свою технику и этой версией. Такое приборное расширение не влияет на обычные функции рефлектометра.

Устройство PD LOC обладает следующими особенностями:

• Пленочная клавиатура с СИД для выбора ширины импульса
• Индуктивное устройство связи 42 и 64 мм
• Простое управление и обслуживание
• Время непр. работы 24 ч. с подзарядкой аккумулят.
• Обработка, как и при предварительной локализации OWTS
• Возможность для выбора кабеля

Достоинства оборудования:

• Точная локализация ЧР в смешанных кабельных линиях
• Локализация дефектных мест в соединительных муфтах одножильных кабелей
• Простые возможности подключения в полевых условиях

Стандартный комплект поставки PD LOC:

• Teleflex T30-E PD
• Комплект кабелей VL T30-E
• Зарядное устр-во от сети LG 12
• Импульсный генератор PD-TX в Pelicase
• Индуктивное устройство связи 42мм
• BNC-кабель 75 см

Дополнительные опции:

• Индуктивное устройство связи 64мм
• LK 12, 12 V кабель для зарядки от автомобиляl

Дооснащение комплекта T 30-E:

• Импульсный генератор PD-TX
• Стыковочное устройство 42 мм
• BNC-кабель 75 см
• Замена программного обеспечения T 30-E на T 30-E PD

------------------------------------------------
