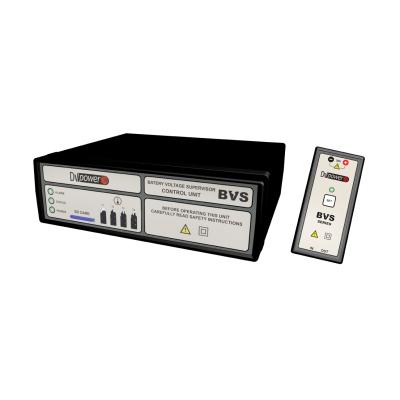

Контроллер напряжения батареи (BVS) - это система мониторинга состояния батареи для сбора и просмотра данных в режиме реального времени. Основное назначение BVS - отслеживать значения напряжения батареи во время испытания на разряд в соответствии с требованиям IEC, IEEE и NERC.

BVS представляет собой интегрированную систему, состоящую из:

• Блок управления BVS (BVS-CU)
• Модули напряжения ячейки (CVM)
• Модуль напряжения цепи (SVM) (дополнительно)
• Модуль тока цепи (SCM) (дополнительно)

BVS-CU осуществляет измерение, сбор данных и передачу на ПК информации с модулей CVM. Кроме того, BVS-CU обеспечивает питание всех подключенных модулей CVM. Модули напряжения ячейки устанавливаются на отдельных батареях (ячейках) и измеряют напряжение батареи и напряжения между ячейками.

Система BVS CM действует как дополнение к устройствам серии BLU (Блок Нагрузки АКБ) при выполнении испытания на разряд батареи, обеспечивая детальный анализ состояния каждой отдельной ячейки.

Система BVS CM определяет потенциальную неисправность батареи и контролирует следующие параметры ячейки, входящей в группу модулей напряжения ячейки CVM:

• Напряжение ячейки
• Напряжение между ячейками

Кроме того, BVS-CU обеспечивает измерения температуры окружающей среды в нескольких местах (4 температурных канала). Общее напряжение и ток цепи могут быть измерены с помощью дополнительного модуля напряжения (SVM) и модуля тока (SCM).

Модули CVM на основании измеренных значениях напряжения обнаруживают ячейки, в которых не выполняется условия испытания на разряд, поэтому эти ячейки можно безопасно извлечь из аккумуляторной батареи.

Сбор данных и расширенные возможности анализа данных, так же как просмотр пользовательских данных, отслеживание и создание подробных отчетов на основании информации, собранной с модулей CVM, доступны в пакете программного обеспечения DV-B Win.

Отличительные особенности:

• Эффективный анализатор для тестирования разряда батареи
• Автоматическое измерение напряжения цепи и напряжения ячейки, напряжения между ячейками, тока и температуры окружающей среды во время испытаний на прочность
• Обнаружение и уведомление о неисправных ячейках
• Надежность и удобство в эксплуатации
• Подробный анализ результатов испытания и формирование отчетных документов с использованием программного обеспечения DV-B Win

Способы применения:

• Оценка состояния ячейки в реальном времени путем мониторинга и записи показаний напряжения ячейки и напряжения между ячейками, полученными от набора модулей CVM во время тестирования емкости батареи (разрядки), а также процедуры зарядки
• Мониторинг температуры окружающей среды в режиме реального времени с помощью блока BVS-CU
• Контроль напряжения и тока в линии с использованием дополнительного модуля напряжения цепи(SVM) и модуля тока цепи (SCM)

В сочетании с Блоком Нагрузки АКБ (BLU):

• Позволяет рассчитывать внутренние сопротивления в соответствии с требованиями стандарта IEC60896-21
• Подробный анализ данных и прогнозирование с использованием программного обеспечения DV-B Win

Схема подключения BVS CM

При внедрении системы BVS каждый модуль CVM устанавливается непосредственно в отдельной ячейке. Неисправность одного из модулей CVM не повлияет на связь между остальными исправно функционирующими модулями CVM и BVS-CU.

Основные фкнкции DV-B WIN:

• Полный контроль над BVS через ПК
• Просмотр в одном файле-отчете Win-B Win результаты разряда от устройства BLU и значений напряжения ячейки от CVM
• Получение и детальный анализ данных измерений
• Измерение напряжения цепи, напряжения ячейки, напряжения между ячейками и внутреннего сопротивления
• Формирование протокола испытаний для BLU и BVS CM в нескольких форматах (электронная таблица Excel, pdf, word или RTF)
• Пользовательские настройки времени работы CVM

Комплект поставки:

• Контроллер управления напряжением батареи BVS
• ПО DV-Win PC
• Кабель USB
• Сетевой кабель

------------------------------------------------
