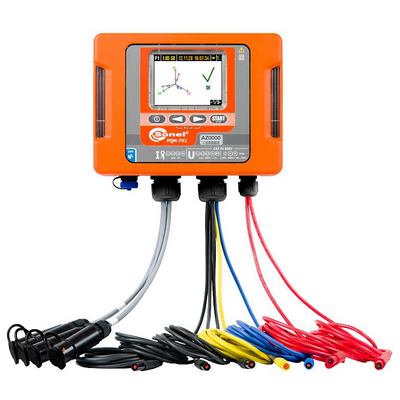

Анализатор параметров качества электрической энергии PQM-703 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Анализатор параметров качества электрической энергии PQM-703 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65. Конструкция регистратора позволяет ему работать при температуре от -20°С до +55°C. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного подогрева.
В случае отключения внешнего питания, работа измерителя будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.
Основные характеристики анализатора PQM-703:
- полное соответствие классу А
- регистрации переходных процессов (частота 10 МГц). Регистрация управляющих сигналов сети (длительность от 650 нс)
- GPS модуль для синхронизации времени
- GSM модуль для обмена данными (настройки, управление, считывание данных)
- степень защиты корпуса IP65
- автоматическое формирование протоколов регистрации
Измерение и регистрация:
- напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения
- силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC) и клещи C-6 (10 A AC), C-7 (100 А AC)
- коэффициента пиковых значений напряжения и тока
- частоты от 40 Гц до 70 Гц
- мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S)
- энергии: активной (EP), реактивной (EQ), полной (ES)
- коэффициента мощности cosφ, tgφ
- коэффициента гармонических потерь (К-фактор)
- до 50-й гармоники напряжения и тока
- до 50-й интергармоники напряжения и тока
- суммарного коэффициента гармонических составляющих напряжения THD U и THD I
- кратковременной и длительной дозы фликера PST и PLT
- несимметрии по току и напряжению
- перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм
- осциллограмм тока и напряжения для каждого периода усреднения
Комплект поставки анализатора PQM-703:
| Наименование | Количество |
| Адаптер для подключения к однофазной сети AZ-3 (WAADAAZ3) | 1 |
| Антенна GPS | 1 |
| Беспроводной интерфейс OR-1 (USB) | 1 |
| Зажим «Крокодил» изолированный голубой K02 | 1 |
| Зажим «Крокодил» изолированный жёлтый K02 | 1 |
| Зажим «Крокодил» изолированный красный K02 | 2 |
| Зажим «Крокодил» изолированный черный K01 | 3 |
| Кабель последовательного интерфейса USB | 1 |
| Комплект для фиксации ремней | 1 |
| Набор для монтажа на DIN-рейке | 1 |
| Ремни для крепежа на столбе (2 шт) | 1 |
| Соединитель электрический - адаптер AC-16 | 1 |
| Соединитель электрический — адаптер магнитный модель AM-4 | 1 |
| Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1 | 1 |
| Футляр пластиковый XL2 | 1 |
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Параметр | Диапазон измерений и условия | Разрешение | Предел допускаемой абсолютной погрешности измерения |
| Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц) | 10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 64 В |
0,01%×Unom | ± 0,001 Unom |
| Частота переменного тока f | От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 200%×Unom |
0,01 Гц | ± 0,01 Гц |
| Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50) | От 0 до 200% Unom | 0,01%×Unom | ±0,0005×Unom (UH, h изм <0,01×Unom) ±0,05×UH, h изм (UH, h изм ≥0,01×Unom |
| Среднеквадратическое значение интергармонических составляющих напряжения UC, i (i = 1..50) | От 0 до 200% Unom | 0,01%×Unom | ±0,0005×Unom (UC, i изм <0,01×Unom) ±0,05×UH, h изм (UC, i изм ≥0,01×Unom |
| Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50) | От 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×THDUизм |
| Суммарный коэффициент интергармонических составляющих напряжения TIDU ( h = 0..50) | От 0 до 100,0% (для URMS > 1%×Unom) |
0,1% | ±0,05×THDUизм |
| Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS | Без использования клещей | ||
| От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В | 0,01% Inom |
± 0,001%×Inom |
|
| С гибкими клещами F-1, F-2, F-3 | |||
| От 1 А до 3000 А (~) (10000 АP-P) | 0,01%×Inom | ± 0,01×IRMS изм ± 0,02×IRMS изм (с учетом доп. погрешности от положения) |
|
| С измерительными клещами C-4 | |||
| От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 АP-P) |
0,01%×Inom | ± (0,03 × IRMS изм + 0,1 А) ± 0,03 × IRMS изм ± 0,015 × IRMS изм ± 0,0075 × IRMS изм ± 0,005 × IRMS изм |
|
| С измерительными клещами C-6 | |||
| От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 АP-P) |
0,01%×Inom | ± (0,03×IRMS изм + 1 mА) ± 0,025×IRMS изм ± 0,01×IRMS изм |
|
| С измерительными клещами C-7 | |||
| От 0,01 А до 100 А (~) (360 АP-P) | 0,01%×Inom | ± (0,005×IRMS изм + 0,02 А) | |
| Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%×Inom |
±0,0015×Inom |
| Среднеквадратическое значение интергармонических составляющих силы тока IC, i (i = 1..50) | В зависимости от типа используемых клещей (см. характеристики IRMS) | 0,01%×Inom |
±0,0015×Inom |
| Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50) | От 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×THDIизм |
| Суммарный коэффициент гармонических составляющих силы тока TIDI(i = 2..50) | От 0 до 100,0% (для IRMS > 1%×Inom) |
0,1% | ± 0,05×THDIизм |
| Активная мощность P и активная энергия EP | 80%×Unom ≤ URMS ≤ 120%×Unom 1%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 ×  × P(Ep)изм |
| Реактивная мощность Q и реактивная энергия EQ | 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 × × Q(EQ)изм |
| Полная мощность S и полная энергия ES | 80%×Unom ≤ URMS ≤ 120%×Unom 2%×Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom | ± 0,01 ×  × S(ES)изм |
| Коэффициент мощности PF | От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 150%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Активная и реактивная мощность гармоник | 80% Unom ≤ URMS < 120% Unom 5% Inom ≤ IRMS ≤ Inom |
Зависит от Unom и Inom |  |
| Коэффициент сдвига фаз cosφ (DPF) | От 0 до 1,00 Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom |
0,01 | ± 0,03 |
| Угол сдвига фаз между напряжением и силой тока φU, I | От -180,0° до +180,0° | 0,01° | ± 1° |
| Кратковременная доза фликера Pst | От 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05×Pstизм |
| Длительная доза фликера Plt | От 0,20 до 10,00 Для URMS ≥ 80%×Unom |
0,01 | ± 0,05 ×Pltизм |
| Угол сдвига фаз напряжений φU | От -180,0° до +180,0° | 0,01° | ±1° |
| Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1 | От 0,0% до 20,00% 80%×Uном ≤ URMS≤ 150%×Uном |
0,1% | ± 0,15 % |
| Угол сдвига фаз силы токов φI | От -180,0° до +180,0° | 0,01° | ± 1° |
| Управляющие сигналы сети | От 5 до 3000 Гц | 0,01 Гц | ± 0,15% Uh для 1...3% Uh, 5% Un для 3...15% Uh |
| Переходные процессы (10 МГц) | ±6000 В | 5 В | ±(5% + 25 В) |
