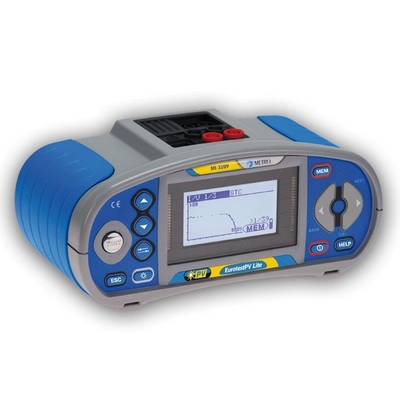

Измеритель параметров фотоэлектрических установок METREL MI 3109 EurotestPV Lite
Госреестр (ГРСИ): не указано
Прибор MI 3109 способен измерять параметры фотоэлектрических (ФЭ) установок согласно ГОСТ Р 62446. С помощью MI 3109 можно получить вольт-амперную характеристику, провести измерения в цепях переменного и постоянного тока ФЭ установки и др. Кроме этого, прибор оснащен некоторыми функциями для измерения в электроустановках.
Функции прибора:
- Измерение напряжения, тока и мощности в цепях постоянного тока ФЭ установок
- Измерение напряжения холостого хода и тока короткого замыкания
- Измерение вольт-амперной характеристики (ВАХ)
- Измерение интенсивности излучения
- Измерение температуры модуля
- Измерение напряжения, тока, частоты, мощности, энергии, коэффициента мощности и гармонических составляющих в цепях переменного тока ФЭ установок
- Вычисление КПД ФЭ модуля, системы
- Измерение сопротивления изоляции
- Измерение непрерывности защитных проводников
Особенности измерителя MI 3109:
- Графическое представление ВАХ на экране прибора
- Одновременное измерение параметров цепей постоянного и переменного тока
- Пересчет значений напряжения и тока для стандартных условий окружающей среды
- Опциональное удаленное устройство для одновременного измерения температуры ФЭ модуля и интенсивности излучения
- Встроенная память на 1800 числовых или 500 графических результатов
- Опциональный Bluetooth-модуль для передачи данных на устройства с ОС Android
Стандартный комплект поставки:
- Измеритель параметров фотоэлектрических установок MI 3109
- Сумка
- Универсальный измерительный ФЭ кабель 3х1,5 м
- Измерительный ФЭ кабель для измерения непрерывности 2х1,5 м
- Измерительные наконечники 3 шт.
- Зажимы «крокодил» 3 шт.
- ФЭ переходники
- Токовые клещи AC/DC
- Кабель RS232-PS/2
- Кабель USB-PS/2
- Адаптер питания
- Аккумуляторные батареи АА 6 шт.
- CD-диск с ПО Eurolink PRO и инструкцией по эксплуатации
- Ремень для переноски
- Краткая инструкция по эксплуатации
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Функция | Диапазон измерения | Погрешность измерения |
| Измерение в фотоэлектрических установках | ||
| Напряжение | 0…999 В DC0…999 В AC | ±(1,5 % от изм. + 5 ед. мл. р.)±(1,5 % от изм. + 3 ед. мл. р.) |
| Ток | 0,0 мА…300 А DC0,0 мА…300 А AC | ±(1,5 % от изм. + 5 ед. мл. р.)±(1,5 % от изм. + 3 ед. мл. р.) |
| Мощность | 0…200 кВт | ±(2,5 % от изм. + 6 ед. мл. р.) |
| ВАХ | 1000 В/15 А/ 15 кВтч | - |
| Гармоники | До 11 | - |
| Излучение | 0…2000 Вт/м2 | ±(5 % от изм. + 5 ед. мл. р.) |
| Температура | -10 …85 °С | ±5 ед. мл. р. |
| Измерение в электрических установках | ||
| Сопротивление изоляции (Uисп.=1 кВ) | 0…999 МОм | ±(5 % от изм. + 3 ед. мл. р.) |
| Непрерывность 200 мА | 0,00…1999 Ом | ±(3 % от изм. + 3 ед. мл. р.) |
| Общие характеристики | ||
| Дисплей | 128х64 | |
| Напряжение питания | 6 аккумуляторных батарей АА | |
| Категория перенапряжения | КАТ II/1000 В DC, КАТ III/600 В, КАТ IV/ 300 В | |
| Защита от поражения электротоком | Двойная изоляция | |
| Связь с ПК | RS232, USB | |
| Масса, размеры | 1,3 кг, 230х103х115 мм | |
