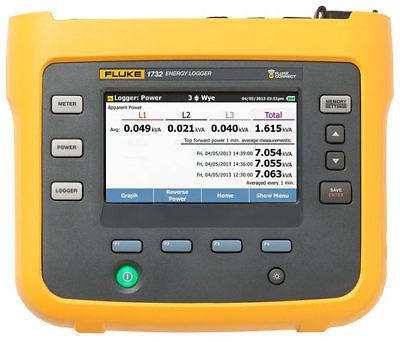

Регистратор качества электроэнергии Fluke 1732
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Трехфазный регистратор качества электроэнергии Fluke 1732 позволяет легко обнаружить источники потерь электроэнергии. Определяйте, когда и где на вашем объекте потребляется энергия – от технологических входов до отдельных цепей. Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect®, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени. Это снижает необходимость в использовании защитных средств, а также в посещении объекта и контроле.
Профилирование энергопотребления на всех участках объекта позволяет выявить возможности для экономии электроэнергии, а также предоставляет необходимые для этого данные. Новый пакет ПО Energy Analyze позволяет сравнивать несколько точек данных во времени и создавать полную картину энергопотребления, что является первым шагом к сокращению расходов на электроэнергию.
- Основные измерения: Автоматическое получение и регистрация значений напряжения, силы тока, мощности, коэффициента мощности, потребляемой электроэнергии и связанных с ними параметров
- Совместимость с Fluke Connect®: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия
- Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи
- Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и на более низких уровнях
- Измерение параметров всех трех фаз: С 3 гибкими токоизмерительными датчиками в комплекте
- Подробная регистрация: В приборах можно сохранять более 20 отдельных сеансов регистрации. Фактически все измеренные значения регистрируются автоматически, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени
- Оптимизированный пользовательский интерфейс: Быстрая, управляемая графическая настройка позволяет получить нужные данные в любое время, а интеллектуальные функции проверки позволяют проверить правильность соединений, делая работу пользователя более надежной
- Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим отображением
- Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых управляемых графических настроек, будьте уверены в правильности соединений благодаря функции интеллектуальной проверки
- Полная настройка в «полевых условиях на передней панели или в приложении Fluke Connect: Нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу
- Полностью интегрированная регистрация: Подключите другие устройства Fluke Connect к Fluke 1734 для одновременной регистрации двух других параметров измерения — поддерживаются практически любые параметры, доступные на беспроводном цифровом мультиметре или модуле Fluke Connect*
- Прикладное программное обеспечение Energy Analyze Plus: Загрузите это приложение и при помощи наших автоматически генерируемых отчетов анализируйте все характеристики энергопотребления
Комплект поставки:
- Fluke 1732
- флэш-накопитель USB (4 Gb)
- USB-кабель
- плоский кабель 3PHVL-173
- 1x красный, 1x черный кабель 0,1 м
- 1x красный, 1x черный проводник 1,5 м
- зажимы типа «крокодил» 4 шт
- мягкий чехол C173x
- комплект цветных наклеек
- датчик 173X-flex1500 12 дюймов 3 шт
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Питание | |
| Диапазон напряжения: |
от 100 В до 500 В с использованием входной предохранительной втулки при питании от цепи измерения
от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7) |
| Потребляемая мощность |
Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320)
|
| КПД |
≥ 68,2% (в соответствии с правилами энергосбережения)
|
| Макс. потребление без нагрузки | |
| Частота питающей сети | 50/60 Гц ± 15% |
| Батарея |
Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем
|
| Время работы от аккумулятора |
Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения
|
| Время зарядки | |
| Сбор данных | |
| Разрешение | 16-битная синхронная выборка |
| Частота получения данных |
10,24 кГц на 50/60 Гц, синхронизируется с частотой сети
|
| Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) |
| Типы цепей |
1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ соединение «открытым треугольником», только токи (изучение нагрузок)
|
| Объем памяти |
Внутренняя флэш-память (не заменяемая пользователем)
|
| Объем памяти |
Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий
|
| Базовый интервал | |
| Измеренные параметры |
Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия
|
| Интервал усреднения |
По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин
|
| Мин./макс. значения времени усреднения |
Напряжение, сила тока: среднеквадратичное значение полного цикла обновляется каждые полцикла Вспом. питание: 200 мс
|
| Интервал потребления (режим измерителя энергии) | |
| Измеренные параметры |
Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии
|
| Интервал |
По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл
|
| Соответствие стандартам | |
| Питание | IEEE 1459 |
| Интерфейсы | |
| USB-A |
Передача файла через USB-накопитель, обновление прошивки Макс. ток: 120 мА
|
| WiFi |
Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi
|
| Bluetooth |
Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (необходима модель 1734 или 1732 с обновлением)
|
| USB-mini | Загрузка данных с устройства на ПК |
| Входы напряжения | |
| Число входов | 4 (3 фазы и нейтраль) |
| Максимальное входное напряжение | 1000 V rms, CF 1,7 |
| Полное входное сопротивление | 10 МОм |
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
| Масштабирование | 1:1 и переменное |
| Категория измерения | 1000 V CAT III / 600 V CAT IV |
| Входы тока | |
| Число входов |
3, режим выбирается автоматически для подключенного датчика
|
| Входное напряжение |
Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8
|
| Вход пояса Роговского |
150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа
|
| Диапазон |
От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов
От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL |
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
| Масштабирование | 1:1 и переменное |
| Вспомогательные входы | |
| Число входов | 2 |
| Диапазон входного сигнала |
от 0 до ±10 В постоянного тока, 1 показание/с
|
| Коэффициент масштабирования (доступен с 2014) |
Формат: mx + b (усиление и смещение), задается пользователем
|
| Отображаемые единицы (доступны с 2014) |
Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с)
|
| Беспроводное соединение | |
| Число входов | 2 |
| Поддерживаемые модули | Fluke Connect® серии 3000 |
| Сбор данных | 1 показание/с |
| Характеристики условий эксплуатации | |
| Диапазон рабочих температур | от –10 до +50 °C (от 14 до 122 °F) |
| Температура хранения |
от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F)
|
| Допустимая влажность при работе |
от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95% отн. влажн.
от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75% отн. влажн. от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45% отн. влажн. |
| Высота над уровнем моря при эксплуатации |
До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV)
|
| Высота над уровнем моря при хранении | 12 000 м |
| Корпус | IP50 согласно EN60529 |
| Вибрация. | MIL-T-28800E, тип 3, класс III, тип B |
| Безопасность |
IEC 61010-1
Сетевой вход IEC: Категория перенапряжения II, Степень загрязнения 2 Клеммы напряжения: Категория перенапряжения IV, степень загрязнения 2 IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В |
| Электромагнитная совместимость |
EN 61326-1: Промышленный CISPR 11: группа 1, класс A
|
| Температурный коэффициент | 0,1 x спецификация погрешности/°C |
| Общие характеристики | |
| Цветной ЖК-дисплей |
4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель
|
| Гарантия |
Прибор и блок питания: Два года (не распространяется на батарею)
Аксессуары: один год Цикл калибровки: два года |
| Размеры |
Прибор: 19,8 x 16,7 x 5,5 см (7,8 x 6,6 x 2,2 дюйма)
Источник питания: 13,0 x 13,0 x 4,5 см (5,1 x 5,1 x 1,8 дюйма) Прибор с подключенным источником питания: 19,8 x 16,7 x 9 см (7,8 x 6,6 x 3,5 дюйма) |
| Масса | Прибор: 1,1 кг (2,5 фунта) Источник питания: 400 г (0,9 фунта) |
| Защита от несанкционированного вскрытия | Слот для замка Kensington |
| Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов | |
| Диапазон измерения |
от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока
|
| Допустимый ток | 100 кА (50/60 Гц) |
| Собственная ошибка при эталонных условиях* | ± 0,7 % от показаний |
| Погрешность 173x + iFlex | ±(1% от показаний + 0,02% от диапазона) |
|
Температурный коэффициент в диапазоне рабочей температуры
|
0,05% показаний/°C 0,09% показаний/°F |
| Рабочее напряжение | 1000 В CAT III, 600 В CAT IV |
| Длина кабеля щупа | 305 мм (12 дюймов) |
| Диаметр кабеля щупа | 7,5 мм (0,3 дюйма) |
| Минимальный радиус изгиба | 38 мм (1,5 дюйма) |
| Длина кабеля выходного сигнала | 2 м (6,6 футов) |
| Масса | 115 г |
| Материал кабеля щупа | TPR |
| Материал муфты | POM + ABS/PC |
| Выходной кабель | TPR/PVC |
| Диапазон рабочих температур |
от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F)
|
| Температура, в нерабочем состоянии | от –40 °C до +80 °C (от –40 °F до 176 °F) |
| Относительная влажность, эксплуатация | от 15% до 85% без конденсации |
| Степень защиты | IEC 60529:IP50 |
| Гарантия | Один год |
