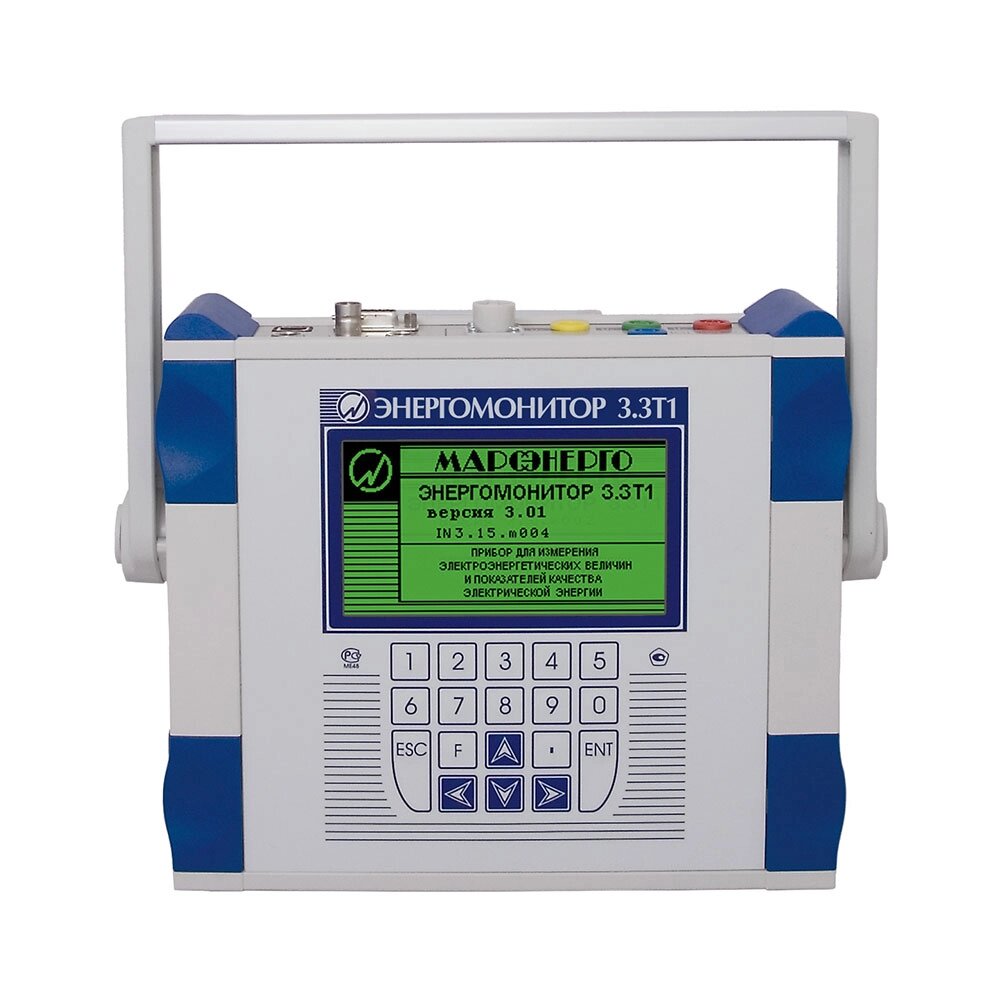

Энергомонитор 3.3 Т1
Артикул: не указано
Госреестр (ГРСИ): не указано
Госреестр (ГРСИ): не указано
Анализатор Энергомонитор-3.3 Т1 (базовый комплект).
Прибор для измерения электро-энергетических величин и показателей качества электрической энергии Энергомонитор 3.3Т1 - это эталонный счетчик, анализатор ПКЭ по ГОСТ 13109-97, измеритель, регистратор и осциллограф в одном приборе.
Особенности и преимущества:
- Измерение и регистрация основных показателей качества электроэнергии (ПКЭ)
- Измерение и регистрация основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности
- Поверка однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей
- Поверка измерительных трансформаторов напряжения и тока на местах их эксплуатации
- Измерение параметров вторичных цепей (мощности нагрузки) и выявления хищений электроэнергии в системах учета электрической энергии
- Поверка электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации
- Измерение амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и калибровки амплитудных и пиковых вольтметров
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Наименование варианта, назначение | Диапазоны измерений тока |
| «Лабораторный» для высокоточных измерений | 25 мА÷7,5 А |
| «Лабораторный плюс» для высокоточных измерений и поверки электросчетчиков в расширенном диапазоне | 5 мА÷0,75 А 25 мА÷7,5 А 250 мА÷75 А |
| «Универсальный» для измерений без разрыва токовых цепей | 100 мА÷15 А 1А÷150 А |
| «Стандартный» для высокоточных измерений, а также измерений без разрыва токовых цепей | 25 мА÷7,5 А (блок тр. тока) и 1А÷150 А (клещи) |
| «Специальный» для работы во вторичных цепях и поверки электросчетчиков | 25 мА÷7,5 А (блок тр. тока) и 100 мА÷15 А (клещи) |
| «Специальный плюс» для измерений без разрыва токовых цепей и поверки электро-счетчиков | 5 мА÷0,75 А 25 мА÷7,5 А 250 мА÷75 А 100 мА÷15 А (кл.) |
| «Оптимальный» для измерений без разрыва токовых цепей в широком диапазоне токов | 100 мА÷15 А 10А÷1200 А |
| «3000 А» для измерений без разрыва токовых цепей в верхнем диапазоне токов (до 3000 А) | 15А÷350 А 150А÷3500 А |
| Широкодиапазонный | 100 мА÷15 А 15А÷350 А 150А÷3500 А |
| Широкодиапазонный плюс | 5 мА÷0,75 А 25 мА÷7,5 А 250 мА÷75 А 100 мА÷15 А 15А÷350 А 150А÷3500 А |
| Прибор сравнения для поверки ТТ и ТН (класса 0,2 и хуже) и счетчиков (класса 0,5 и хуже) | В комплекте с УПТТ (1 А и 5 А), УПТН, ПИНТ |
| Базовый комплект | - |
| Параметр | Значение |
| Электропитание от сети переменного тока | 100...264В, (50 ±5) Гц |
| Потребляемая мощность по цепи переменного тока | Не более 20 ВА |
| Потребляемая мощность по цепи постоянного тока при напряжении 12 В (от адаптера питания или УЗП) | Не более 8 ВА |
| Время работы от устройства зарядно-питающего УЗ | Не менее 2 ч |
| Безопасность по ГОСТ 12.2.091-2012 (IEC 61010-1) | * |
| Степень защиты корпуса | IP40 |
| Категория измерений | II и III |
| Защита от поражения электротоком | Двойная изоляция |
| Габаритные размеры (Длина × Ширина × Высота) | Не более 250 × 280 × 80 мм |
| Масса | Не более 2 кг |
| Рабочие условия эксплуатации | |
| Температура окружающего воздуха | От -20 до +55 °С |
| Относительная влажность воздуха | До 90 % при 30 °С |
| Атмосферное давление | 70–106,7 кПа (537–800 мм рт. ст.) |
Метрологические характеристики прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1
| Измеряемые величины | Диапазон измерений | Основная погрешность измерений | |
| Прибор с БТТ | Прибор с клещами повышенной точности | ||
| Действующее (среднеквадратическое) значение переменного напряжения | От 1 до 360 В (U н = 60; 120; 240 В) | 0,1 % 1 | |
| Действующее (среднеквадратическое) значение переменного тока | От 5 мА до 60 А (БТТ I н = 0,5; 5; 50 А) | 0,1 % 2 | - |
| От 50 мА до 4500 А (Клещи I н = 10; 100; 1000; 300; 3000 А) | - | 0,5 % 3 | |
| Фазовый угол между фазными напряжениями первых гармоник | От 0° до 360° | Абсолютная: 0,1° | |
| Фазовый угол между напряжением и током первой гармоники одной фазы | От 0° до 360° | Абсолютная | |
| 0,2° | 0,5° | ||
| Активная электрическая мощность | От 0,01 U н до 1,5 U н, К P = 1 | Относительная | |
| 0,1 I н ≤I <1,5 I н | 0,1 % | 0,5 % | |
| 0,01 I н ≤I <0,1 I н | 0,2 % | - | |
| Реактивная электрическая мощность | От 0,05 I н U н до 1,5 I н ∙ 1,2 U н | Относительная | |
| К Q = 1 | 0,3 % | 1 % | |
| К Q = 0,45L...0...–0,45C | 0,5 % | 2 % | |
| Коэффициент мощности | От –1 до +1 | Абсолютная | |
| 0,02 | 0,05 | ||
| Частота переменного тока | От 45 до 70 Гц | Абсолютная: 0,01 % | |
| Коэффициент несимметрии напряжения по обратной и нулевой последовательностям | От 0 до 50 % | Абсолютная: 0,2 | |
| Коэффициенты искажения синусоидальности кривой напряжения и n -й гармонической составляющей напряжения (n от 2 до 40) | От 0 до 49,9 % | Абсолютная: 0,05 % (Коэффициент <1) | |
| Относительная: 5,0 % (Коэффициент ≥ 1) | |||
| Коэффициенты искажения синусоидальности тока и n-й гармонической составляющей тока (n от 2 до 40) | От 0 до 49,9 % | Абсолютная: 0,1 (Коэффициент <1) | |
| Относительная: 10 % (Коэффициент ≥ 1) | |||
| Амплитудная погрешность измерительных трансформаторов тока и напряжения δ | От 1 до 100 % | Абсолютная: (0,02 + 0,02|δ|) % | |
| Угловая погрешность измерительных трансформаторов тока и напряжения ∆ | От 0,1' до 180° | (1 + 0,1|∆|)' | |
| Длительность провала напряжения и временного перенапряжения | От 0,02 с | 0,02 c | |
| Глубина провала напряжения | От 10 до 100 % | Относительная: 10 % | |
| Коэффициент временного перенапряжения | От 1,10 до 7,99 отн. ед. | Относительная: 2 % | |
| Кратковременная доза фликера | От 0,25 до 10 | 5 % (∆ U / U ≤20 %) | |
1±[0,1 + 0,01(( U н / U ) – 1)] %
2±[0,1 + 0,01(( I н / I ) – 1)] %
3±[0,5 + 0,05(( I н / I ) – 1)] %
Параметры импульсного входа/выхода
| Параметр | Вход | Выход |
| Уровень | От 5 до 15В | 5В |
| Максимальная частота | 36 кГц | 18 кГц |
| Длительность | >10 мкс | 10 ±2 мкс |
| Постоянная | 1...999999999 имп./(кВт ∙ ч) | = 14400000/(I н • U н) имп/(Вт • ч) |
