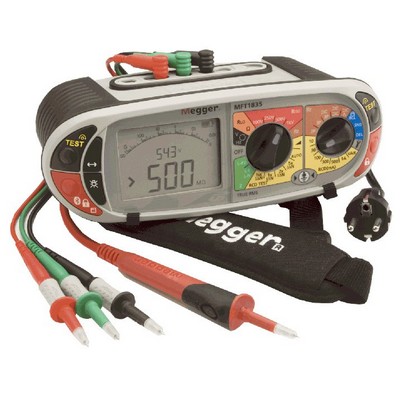

Многофункциональный тестер MFT1800
Госреестр (ГРСИ): не указано
Многофункциональный тестер MFT 1800 предназначен для тестирования домашней, коммерческой или промышленной электропроводки в соответствии с международными, национальными и европейскими стандартами и правилами электропроводки. Кроме того, прибор соответствует или превышает требования стандарта EN61010-1 категории III 480 В (макс) режим фаза-фаза. Тестер имеет запатентованный компанией Megger цифро- аналоговый дисплей.
Аналоговая стрелка позволяет быстро увидеть изменения, а цифровое отображение получить точный результат. Для удобства все функциональные переключатели прибора расположены на передней панели. Прибор очень прост в использовании. Даже оператор с минимальным опытом работы с подобными инструментами сможет без проблем провести тестирование.
Отличительные особенности прибора:
MEGGER MFT – аккумулирует в себе существенно важные функции для бытового, коммерческого и промышленного испытания:
- Измерение тока короткого замыкания на двух диапазонах измерения
- Возможность выбора напряжения прикосновения 25В-50В
- Тестирование УЗО (в том числе чувствительно к постоянному току)
- Все инструменты проводят измерение в соответствии с Международными стандартами и Национальными стандартами
Тестирование изоляции:
- Тестирование изоляции – до 100ГОм или 200ГОм
- Силиконовые провода – предназначены для безошибочного измерения свыше 10 ГОм
- Запрет тестирования – при обнаружении превышения 75В в цепи
Проверка цепи на обрыв:
- 200 мА тест – измеряет от 0.001 Ом до 99.9 кОм улучшает измерение в соответствии требованиями
- Авто тест - позволяет освободить руки и начать тестирование при прикосновении щупов к тестируемой поверхности
- Звуковой сигнализатор целостности - позволяет сэкономить время оператора
Измерение напряжения:
- Авто выбор напряжения (постоянное переменное) до 500В
Тест УЗО:
- От 10 мА до 1000 мА тестируемые УЗО. Возможность проверить все существующие типы УЗО до 300мА с различным фазовым углом
- Тест УЗО плавно возрастающим током
- От 50% до 110% опредяляя фактический ток срабатывания
Тест петли:
- Тест петли низкого тока - трехпроводной тест без срабатывания УЗО 0.01 Ом сделан для 15 мА с гарантией без срабатывания УЗО
- Тест петли высокого тока - при 25А предназначен для быстрого теста петли без УЗО
Прибор MFT1800 имеет инновационную механическую защиту от неправильного подключения тестовых выводов. Уникальная конструкция прибора делает невозможным неправильное подключение тестирующих проводов. Прибор имеет эргономичный прорезиненный корпус, имеющий защиту по классу IP54, что позволяет использовать его на улице при плохих погодных условиях и минусовых температурах, что очень важно при использовании в российских реалиях.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Модель | MFT1815 | MFT1825 | MFT1835 | |||
| Параметр | Значение | |||||
| Измерение сопротивления изоляции | ||||||
| Выходное напряжение | 0% +20% при номинальной нагрузке или меньше | |||||
| Погрешность отображения напряжения | ±3% ±3 цифры, ±0.5% от номинального напряжения | |||||
| Ток короткого замыкания | 1.5 мА номинальный испытательный ток | |||||
| Испытательный ток на нагрузке | 1 мА при минимально допустимых параметрах изоляции | |||||
| Погрешность измерения | ||||||
| 1000 В | - | 10 kΩ ~ 999 MΩ | ±3% ±2 цифры | 10 kΩ ~ 999 MΩ | ±3% ±2 цифры | |
| 500 В | 10 kΩ ~ 500 MΩ | ±3% ±2 цифры | 10 kΩ ~ 500 MΩ | ±3% ±2 цифры | 10 kΩ ~ 500 MΩ | ±3% ±2 цифры |
| >500 MΩ | ±10% ±4 цифры | >500 MΩ | ±10% ±4 цифры | >500 MΩ | ±10% ±4 цифры | |
| 250 В | 10 kΩ ~ 250 MΩ | ±3% ±2 цифры | 10 kΩ ~ 250 MΩ | ±3% ±2 цифры | 10 kΩ ~ 250 MΩ | ±3% ±2 цифры |
| >250 MΩ | ±10% ±4 цифры | >250 MΩ | ±10% ±4 цифры | >250 MΩ | ±10% ±4 цифры | |
| 100 В | - | 10 kΩ ~ 100 MΩ | ±3% ±2 цифры | |||
| >100 MΩ | ±10% ±4 цифры | |||||
| Контроль целостности цепи / измерение сопротивления | ||||||
| 0.01 Ω ~ 99.9 Ω | ±2% ±2 цифры | |||||
| 100 Ω ~ 99.9 kΩ | ±5% ±2 цифры | |||||
| Напряжение разомкнутой цепи | 5 В ±1 В | |||||
| Испытательный ток (0 Ω ~ 9.99 Ω) | 205 мА | 205 мА или 15 мА (выбирается пользователем) ± 5 мА | ||||
| Тестирование контура короткого замыкания | ||||||
| Подводимое напряжение фаза/земля | 48 В ~ 280 В (45 Гц ~ 65 Гц) | |||||
| Подводимое напряжение фаза/фаза | - | 48 В ~ 280 В (45 Гц ~ 65 Гц) | ||||
| Погрешность тестов фаза-нейтраль / фаза-фаза |
±5% ±5 цифр | |||||
| Погрешность тестов фаза-земля* | 0.1 Ω ~ 39.9 Ω | 40.0 Ω ~ 1000 Ω | 0.1 Ω ~ 39.9 Ω | 40.0 Ω ~ 1000 Ω | 0.1 Ω ~ 39.9 Ω | 40.0 Ω ~ 1000 Ω |
| ±5% ±5 цифр ± порог шума | ±10% ±5 цифр | ±5% ±5 цифр ± порог шума | ±10% ±5 цифр | ±5% ±5 цифр ± порог шума | ±10% ±5 цифр | |
| Диапазон отображения | 0.01 Ω ~ 1000 Ω | |||||
| Диапазон ожидаемого тока короткого замыкания при тесте фаза-земля |
20 кA | |||||
| Диапазон максимального ожидаемого тока короткого замыкания при тесте фаза-фаза |
20 кA | |||||
| Тесты УЗО | ||||||
| Подача вплоть до 100 мА | 48 В ~ 480 В (45 Гц ~ 65 Гц) | |||||
| Подача вплоть до 1 A | - | 48 В ~ 280 В | ||||
| Тип УЗО | Тип AC, A | Тип AC, A, S | Тип AC, A, S. Тип B (чистый постоянный ток) | |||
| Тест без срабатывания УЗО (1/2xI) | –10% ~ –0% | |||||
| Тест со срабатыванием УЗО (1xI, 2xI и 5xI) | - | +0% ~ +10% | ||||
| Напряжение прикасания (0 ~ 253 В) | +5% +15% ±0.5 В | |||||
| Время срабатывания | ±1% ±1 мс | |||||
| Ток срабатывания | ±5% | |||||
| Пошаговое увеличение с переменным шагом (в зависимости от УЗО) |
10 мА ~ 50 мА - Шаги 1 мА | |||||
| 50 мА ~ 500 мА - Шаги 5 мА | ||||||
| 500 мА ~ 1000 мА - Шаги 10 мА | ||||||
| Измерение параметров сети | ||||||
| Напряжение | 10 V ~ 600 В (15 ~ 400 Гц) истинное СКЗ ±3% ± 1 В ±2 цифры | |||||
| Индикация последовательности фаз | L1–L2–L3 и L1–L3–L2 | |||||
| Частота | 15 Гц ~ 99 Гц ±0.5% ±1 цифра | |||||
| 100 Гц ~ 400 Гц ±2.0% ±2 цифры | ||||||
| Разрешение по частоте | 0.1 Гц | |||||
| Измерение сопротивления на землю | ||||||
| Разрешение | - | 0.01 Ω | ||||
| Ток | - | 0.45 мА или 4.5 мА | ||||
| Подавление помех | - | 20 В от пика до пика (7 В СКЗ) | ||||
| Макс. сопротивления щупов Rp и Rc | - | 100 kΩ при 50 В 5 kΩ при 25 В 2 и 3 полюсный метод (0.01 Ω ~ 1.999 kΩ) ±2.0% ±3 цифры | ||||
| Дистанционный метод | - | (1.00 Ω ~ 1.999 kΩ) ±5.0% ±3 цифры | ||||
| Бесстержневой метод | - | (1.00 Ω ~ 199 Ω) ±7.0% ±3 цифры | ||||
| Измерение тока (через дополнительные токовые клещи) | ||||||
| Погрешность | - | ±5.0% ±3 цифры | ||||
| Диапазон | - | От 0.1 мА до 200 A перемен. тока | ||||
| Разрешение | - | 0.1 мА | ||||
| Вход для сигнала датчика в мВ, включая датчик температуры (отдельный модуль другой фирмы) | ||||||
| Погрешность | ±1.0% ±2 цифры | |||||
| Диапазон | От 0.0 мВ до ±199.9 мВ пост. тока | |||||
| Разрешение | 0.1 мВ | |||||
| Общие данные | ||||||
| Питание | Щелочные аккумуляторы IEC LR6 тип AA (6 элементов – в комплекте) | |||||
| Стандарты безопасности | IEC 61010-1:2010 | |||||
| IEC 61010-30:2010 | ||||||
| IEC 61010-031:2008 | ||||||
| 600 V Cat III / 300 V Cat IV (макс. междуфазное напряжение 600 В) | ||||||
| IEC 61557:2007 части от 1 до 10 | ||||||
| Электромагнитная совместимость | В соответствии с IEC 61326, редакция 2, класс размещения В | |||||
| Температура (рабочая) | -10 °C ~ +55 °C | |||||
| Температура (хранения) | -25 °C ~ +70 °C | |||||
| Относительная влажность (рабочая) | 90% при +40 °C макс. | |||||
| Макс. высота над уровнем моря | 2000 м | |||||
| Масса | 1 кг (с батареями, включая кейс) | |||||
| Степень защиты от влаги и пыли | IP54 | |||||
| Температура калибровки | +20 °C | |||||
| Температурный коэффициент | <0,1% > | |||||
