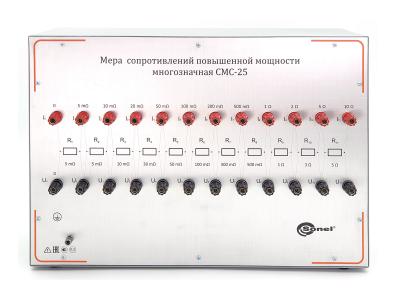

Мера сопротивлений повышенной мощности многозначные СМС-25
Госреестр (ГРСИ): не указано
Меры сопротивлений повышенной мощности многозначные СМС-25 предназначены для воспроизведения электрического сопротивления постоянного и переменного тока. Меры представляют собой настольные лабораторные приборы, содержащие 11 резистивных элементов с номинальными значениями сопротивления 0,005 Ом; 0,005 Ом; 0,01 Ом; 0,03 Ом; 0,05 Ом; 0,1 Ом; 0,3 Ом; 0,5 Ом; 1 Ом; 3 Ом; 5 Ом, соединённых последовательно. Резистивные элементы изготовлены из манганина.
Назначение и область применения:
Меры сопротивлений повышенной мощности многозначные СМС-25, предназначены для поверки измерителей типа РАТ, поверки и калибровки различных мостов постоянного тока и компараторов, для калибровки сопротивлений низших классов и т.д.
Меры сопротивлений повышенной мощности СМС-25 могут применяться в качестве эталона 4-го разряда электрического сопротивления.
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Номинальные значения воспроизводимого электрического сопротивления R, Ом | |||||||||||
| Зажимы | I1 | I2 | I3 | I4 | I5 | I6 | I7 | I8 | I9 | I10 | I11 |
| I0 | 0,005 | 0,01 | 0,02 | 0,05 | 0,1 | 0,2 | 0,5 | 1 | 2 | 5 | 10 |
| I1 | - | 0,005 | 0,015 | 0,045 | 0,095 | 0,195 | 0,495 | 0,595 | 1,595 | 4,595 | 9,595 |
| I2 | - | - | 0,01 | 0,04 | 0,09 | 0,19 | 0,49 | 0,99 | 1,99 | 4,99 | 9,99 |
| I3 | - | - | - | 0,03 | 0,08 | 0,18 | 0,48 | 0,98 | 1,98 | 4,98 | 9,98 |
| I4 | - | - | - | - | 0,05 | 0,15 | 0,45 | 0,95 | 1,95 | 4,95 | 9,95 |
| I5 | - | - | - | - | - | 0,1 | 0,4 | 0,9 | 1,9 | 4,9 | 9,9 |
| I6 | - | - | - | - | - | - | 0,3 | 0,8 | 1,8 | 4,8 | 9,8 |
| I7 | - | - | - | - | - | - | - | 0,5 | 1,5 | 4,5 | 9,5 |
| I8 | - | - | - | - | - | - | - | - | 1 | 4 | 9 |
| I9 | - | - | - | - | - | - | - | - | - | 3 | 8 |
| I10 | - | - | - | - | - | - | - | - | - | - | 5 |
| Максимально допустимые значения параметров измерительного сигнала на измерительных разъёмах мер | |||||||||||
| Зажимы | Воспроизводимое сопротивление, Ом | Максимально допустимый ток, А | Максимально допустимое напряжение, В | Максимально допустимое значение мощности, Вт | |||||||
| I0 – I1 | 0,005 | 25 | 0,125 | 3,13 | |||||||
| I0 – I2 | 0,01 | 25 | 0,25 | 6,25 | |||||||
| I0 – I3 | 0,02 | 25 | 0,5 | 12,5 | |||||||
| I0 – I4 | 0,05 | 25 | 1,25 | 31,25 | |||||||
| I0 – I5 | 0,1 | 25 | 2,5 | 62,5 | |||||||
| I0 – I6 | 0,2 | 25 | 5,0 | 125 | |||||||
| I0 – I7 | 0,5 | 15,8 | 7,9 | 125 | |||||||
| I0 – I8 | 1 | 11,2 | 11,2 | 125 | |||||||
| I0 – I9 | 2 | 7,9 | 15,8 | 125 | |||||||
| I0 – I10 | 5 | 5 | 25,0 | 125 | |||||||
| I0 – I11 | 10 | 3,6 | 35,4 | 125 | |||||||
| Диапазон воспроизводимого сопротивления R, Ом | от 0,005 до 10 | ||||||||||
| Предел допускаемой абсолютной погрешности воспроизведения электрического сопротивления ΔR, Ом | ± 0,005RВОСПР | ||||||||||
| Условия окружающей среды и другие технические данные | |||||||||||
| Напряжение питания переменного тока частотой 50/60 Гц, В | 220/230 В | ||||||||||
| Потребляемый ток, А, не более | 0,5 | ||||||||||
| Габаритные размеры, мм, не более | 500 х 350 х 170 | ||||||||||
| Масса, кг, не более | 12 | ||||||||||
| Диапазон рабочих температур | 10…30 °C | ||||||||||
| Влажность | 25…80 % | ||||||||||
| Атмосферное давление | 84…106,7 кПа | ||||||||||
| Диапазон температур при хранении в упаковке | 5…40 °C и относительной влажности до 80% при 25 °C | ||||||||||
| Диапазон температур при хранении без упаковки | 10…35 °C и относительной влажности до 80% при 35 °C | ||||||||||
| Сопротивление изоляции | не менее 100 МОм | ||||||||||
