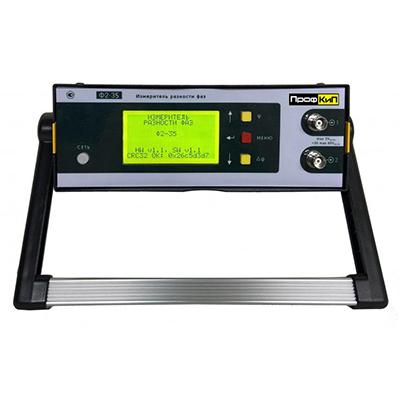

Измеритель разности фаз ПрофКиП Ф2-35
Госреестр (ГРСИ): не указано
Измеритель разности фаз ПрофКиП Ф2-35 предназначен для измерения разности фаз между двумя синхронными синусоидальными сигналами с цифровым отображением информации. Прибор может быть использован для снятия фазовых характеристик радиотехнических цепей, фильтров, усилителей, определения последовательного резонанса кварцевых фильтров и резонаторов и т.д. Прибор предназначен для работы в цеховых и лабораторных условиях при температуре окружающей среды от +5 до +45 °С и относительной влажности не более 95 %. Приборы разработаны и выпускаются компанией ПрофКиП для замены устаревших моделей измерителей Ф2-1, Ф2-3, Ф2-4, Ф2-7, Ф2-13, Ф2-16, Ф2-28, Ф2-34.
Отличительные особенности:
- Диапазон частот: от 0,5 Гц до 5 МГц
- Диапазон измерения углов фазового сдвига: от 0 до 360°
- Разрешающая способность 0,01°
- Современный ЖК-дисплей
- LAN-порт
Комплект поставки:
- Измеритель разности фаз ПрофКиП Ф2-35 ПРШН. 411155.001-2020
- Шнур питания ПРШН411155.001-2020 РЭ
- Вставка плавкая - 2 шт.
- Делитель 1:200*
- Методика поверки РТ-МП-7704-551-2020
- Руководство по эксплуатации ПРШН. 411155.001-2020 РЭ
- Формуляр ПРШН. 411155.001-2020 ФО
- Ящик укладочный ПРШН.452421.044; ПРШН.452421.048*
* – в комплект измерителей указанные позиции могут входить в зависимости от условий поставки
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. С 2015 года нашими клиентами являются предприятия и лаборатории по всей России, поэтому отлично знаем особенности сферы своей работы. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Будем рады ответить на ваши вопросы.
Характеристики
|
Метрологические и технические характеристики |
|
|
Диапазон измерений углов фазового сдвига сигналов, градус |
От 0,1 до 359,99 |
|
Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением от 1 мВ до 5 мВ включительно, градус |
±(0,25/U+10-7·f) |
|
Пределы допускаемой основной абсолютной погрешности измерений углов фазового сдвига сигналов при равных уровнях входных напряжений непосредственно на входах 1 и 2 с частотой от 5 Гц до 5 МГц и действующим значением свыше 5 мВ до 1В, градус |
±(0,05+10-7·f) |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов от 5 Гц до 500 кГц включительно, градус |
±0,02·А |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 500 кГц до 2 МГц включительно, градус |
±0,03·А |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений углов фазового сдвига сигналов, вызванной перепадом от 0 до 60 дБ уровней входных напряжений непосредственно на входах 1 и 2, при частоте сигналов свыше 2 МГц до 5 МГц, градус |
±0,05·А |
|
Диапазон входных напряжений непосредственно на входах 1 и 2 измерителя, В |
От 0,001 до 1 |
|
Диапазон входных напряжений со встроенным делителем 1:30, В |
От 0,1 до 30 |
|
Диапазон входных напряжений с внешним делителем 1:200, В |
От 0,5 до 200 |
|
Общие характеристики характеристики |
|
|
Напряжение переменного тока, В |
От 200 до 240 |
|
Максимальная потребляемая мощность, не более, ВА |
30 |
|
Входное активное сопротивление измерителя, не менее, МОм |
1 |
|
Габаритные размеры, мм, не более |
90х270х390 |
|
Масса, кг, не более |
4,8 |
|
Условия эксплуатации |
|
|
Температура окружающей среды, °C |
От +18 до +28 |
|
Относительная влажность, не более, % |
80 |
