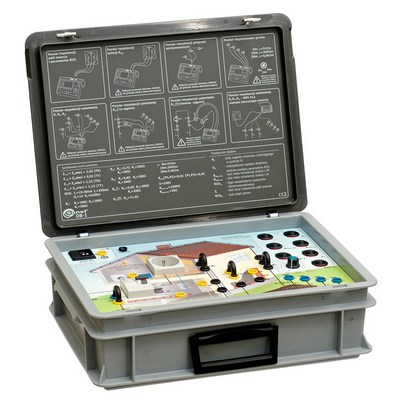

Стенд выполнен в виде переносного пластикового кейса с габаритными размерами 405 x 300 x 140 мм и массой 3,6 кг, оснащен отдельным кабелем питания, вспомогательным проводом «банан»-«банан» 0,7 м, перемычками (4 шт.), инструкцией по эксплуатации и гарантийным талоном.

С его помощью можно имитировать следующие виды измерений:

• измерение полного сопротивления петли короткого замыкания в цепях L-N и L-PE для сетей TT или TN
• измерение параметров устройств защитного отключения (УЗО) типа AC
• измерение сопротивления изоляции в цепях L-N и L-PE
• измерение сопротивления контура заземления
• измерение сопротивления отдельного заземлителя входящего в контур заземления с использованием клещей
• измерение сопротивления заземлителей методом двух клещей
• измерение сопротивления заземлений с использованием приборов для измерений петли замыкания
• измерение удельного сопротивления грунта (5, 10 и 20 м)
• измерение сопротивления соединений выравнивания потенциалов (металлосвязь)
• измерение переменного напряжения

Демонстрационный стенд позволяет вводить неисправность в обследуемую цепь. Это осуществляется с помощью переключателей, расположенных на лицевой панели.

• Переключатели, имитирующие неисправности в электрической системе объекта
• R_E — Высокое сопротивление заземления в точке P2. R_E = 1 kΩ
• U_B — Превышение допустимого напряжения U_B при измерении параметров УЗО в измерительном гнезде. U_B > 25 В
• R_ISO(L-PE) — Низкое сопротивление изоляции — замер L-PE. R_ISO(L-PE) = 200 кΩ
• R_ISO(L-N) — Низкое сопротивление изоляции — замер L-N. R_ISO(L-N) = 100 кω
• RCD-T_A — Превышено допустимое время срабатывания выключателя дифференциального тока (УЗО).
• Z_L — Большое сопротивление петли короткого замыкания. Z_L ≈ 6 Ω
• RCD-I_A — Ток срабатывания УЗО ниже требуемого (поврежден УЗО или слишком большой ток утечки системы). I_A ≈13 мА

------------------------------------------------
