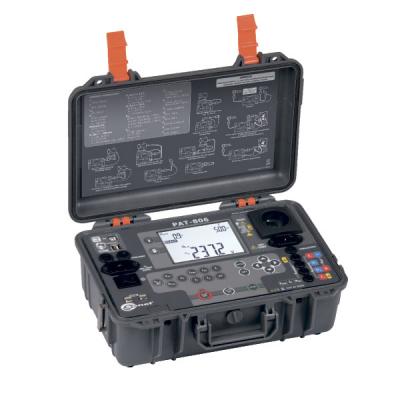

Измеритель параметров электробезопасности SONEL PAT-806 (снят с производсвта)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
PAT-806 – цифровой измеритель токов утечки и параметров безопасности электрических приборов в различных сферах применения, как в промышленности (сверлильные, точильно-шлифовальные станки), так и в бытовых условиях (холодильник, электрическая печь).
Основным критерием данного прибора, что непосредственно его отличает от других моделей серии PAT, является возможность диагностировать техническое состояние сварочного оборудования и их соответствия требованиям ГОСТ Р МЭК 60974-4-2014 «Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание.»
Функциональные возможности системы контроля токов утечки и параметров безопасности электрических приборов PAT-806:
- измерение напряжения L-N и частоты сети; измерение напряжения UNOM сварочного оборудования без нагрузки
- проверка сопротивления цепи L-N
- измерение полной S мощности и потребляемого электрооборудованием тока I
- измерение сопротивления изоляции напряжением: 100 В, 250 В и 500 В
- измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200 мА, 10 А и 25 А
- измерения токов утечки: замещения ISB – измерение малым напряжением 25 В…50 В с сопротивлением измерительной цепи 2 кОм; прикосновения IT
- в защитном проводнике IPE
- дифференциальный ΔIУТ – ограниченный разностью токов между L и N
- в цепях сварочного аппарата
- проверка целостности предохранителей питающей цепи
- тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля
- программируемый автоматический режим измерения
- сохранение результатов в память и передача данных на ПК
- совместим с ПО «SONEL Reader», «Sonel PAT+»
Комплект поставки прибора:
- Измеритель PAT-806 - 1 шт
- Кабель питания - 1 шт
- Измерительный щуп 1 кВ черный - 1 шт
- Измерительный провод с наконечниками «банан» черный 1,2 м - 2,5 мм2 - 2 шт
- Кабель USB - 1 шт
- Предохранитель 0314 015юVXP 15 А 250 В AC 6,3 x 32 мм LIttlefuse - 2 шт
- Сумка-L5 - 1 шт
- Руководство по эксплуатации - 1 экз
- Программа Sonel Reader - 1 шт
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Измерение напряжения Un (r.m.s.)
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,5 ... 170,0 В | 0,1 В |
±(2,5% и.в. + 5 е.м.р.) |
Примечание: верхний предел установлен в диапазоне 5,0 ... 170,0 В с разрешением 1В
Измерение напряжения Up (пик.)
| Диапазон отображения | Разрешение | Основная погрешность |
| 5,0 ... 240,0 В | 0,1 В |
±(2,5% и.в. + 5 е.м.р.) |
Примечание: верхний предел установлен в диапазоне 5,0 ... 240,0 В с разрешением 1В
Измерение тока утечки сварочной цепи IL
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,0 ... 14,99 мА | 0,01 мА |
±(5% и.в. + 5 е.м.р.) |
Примечание:
- диапазон измерения тока в соответствии с используемой системой, согласно PN-EN 60974
- верхний предел установлен в диапазоне 0,10 мА... 14,90 мА с разрешением 0,1 мА
- время измерения установлено в диапазоне: 3 ... 6 секунд с разрешением 1с
- используется схема согласно стандарту PN-EN 60974-4
Измерение сопротивления провода заземления
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 ... 0,99 Ом | 0,01 Ом | ±(4% и.в. + 2 е.м.р.) |
| 1,00 ... 19,99 Ом | ±(4% и.в. + 3 е.м.р.) |
Примечание:
- верхний предел в диапазоне: 10 мОм ... 1,99 мОм с разрешением 0,01 Ом
- измерительный ток: ≥200 мА для R = 0,2 ... 1,99 Ом
- регулируемое время измерения 1 ... 60 секунд с разрешением 1 с и режим CONT (непрерывное измерение)
Измерение сопротивления провода заземления I = 10 А (только I класс защиты)
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 ... 999 мОм | 1 мОм | ±(3% и.в. + 4 е.м.р.) |
| 1,00 ... 1,99 Ом | 0,01 Ом | ±(3% и.в. + 40 е.м.р)* |
* для двухпроводного измерения
Примечание:
- выходное напряжение без нагрузки
- измерительный ток ≥10 А для R ≤ 0,5 Ом
- регулируемое время измерения 1 .. 60 секунд с разрешением 1 с
Измерение сопротивления провода заземления I = 25 А (I класс защиты)
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 ... 999 мОм | 1 мОм | ±(3% и.в. + 40 е.м.р)* |
| 1,00 ... 1,99 Ом | 0,01 Ом |
* для двухпроводного измерения
Примечание:
- измерительный ток ≥25 А для R ≤ 0,2 Ом
- регулируемое время измерения 1 .. 60 секунд с разрешением 1 с
Измерение сопротивления цепи L-N
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 ... 999 мОм | 1 Ом | ±(5% и.в. + 5 е.м.р.) |
| 1,00 ... 4,99 кОм | 0,01 кОм |
Примечание:
- напряжение измерения: 4 ... 8 В AC
- максимальный ток короткого замыкания: 5 мА
Измерение тока утечки PE и дифференциального тока утечки
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 ... 3,99 мА | 0,01 мА | ±(5% и.в. + 2 е.м.р.) |
| 4,00 ... 19,9 Ом | 0,1 мА |
Примечание:
- диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА
- регулируемое время измерения: непрерывное (CONT) или 4 - 60 сек. с разрешением 1 с
- в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение
- диапазон измерения тока 40 Гц ... 100 кГц (для тока утечки PE) или 20 Гц ... 100 кГц (для дифференциального тока)
Измерение замещенного тока утечки
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 ... 3,99 мА | 0,01 мА | ±(5% и.в. + 2 е.м.р.) |
| 4,00 ... 19,9 Ом | 0,1 мА |
Примечание:
- диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА
- регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с
- Напряжение холостого хода 25 ... 50 В
Измерение тока утечки прикосновения
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,000 ... 4,999 мА | 0,001 мА |
±(5% и.в. + 3 е.м.р.) |
Примечание:
- диапазон предела измерения: 0,01 ... 9,99 мА с разрешением 0,01 мА / 0,1 мА
- регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с
Измерение мощности S
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 ... 999 ВА | 1 ВА | ±(5% и.в. + 3 е.м.р.) |
| 1 ... 3,99 кВА | 0,01 кВА |
Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с
Измерение тока потребления
| Диапазон отображения | Разрешение | Основная погрешность |
| 0,00 ... 15,99 А | 0,01 А |
±(2% и.в. + 3 е.м.р.) |
Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с
Измерение частоты сети
| Диапазон отображения | Разрешение | Основная погрешность |
| 45,0 ... 55,0 Гц | 0,1 Гц |
±(2% и.в. + 2 е.м.р.) |
Примечание: регулируемое время измерения: непрерывное (CONT) или 1 - 60 сек. с разрешением 1 с
Измерение сопротивления изоляции
| Un | Диапазон отображения | Разрешение | Основная погрешность |
| 100 В | 0 ... 1999 кОм | 1 кОм | ±(5% и.в. + 8 е.м.р.) |
| 2,0 ... 19,99 МОм | 0,01 МОм | ||
| 20,0 ... 99,9 МОм | 0,1 МОм | ||
| 250 В | 0 ... 1999 кОм | 1 кОм | |
| 2,0 ... 19,99 МОм | 0,01 МОм | ||
| 20,0 ... 199,9 МОм | 0,1 МОм | ||
| 500 В | 0 ... 1999 кОм | 1 кОм | |
| 2,0 ... 19,99 МОм | 0,01 МОм | ||
| 20,0 ... 599,9 МОм | 0,1 МОм |
