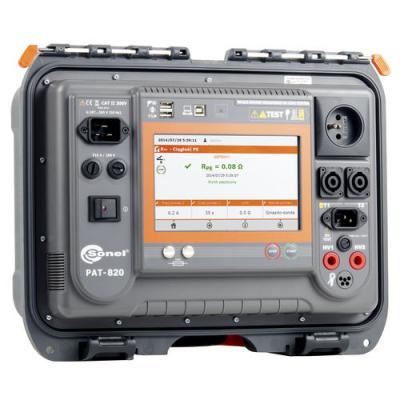

Измеритель параметров электробезопасности SONEL PAT-820 (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Измеритель параметров электробезопасности SONEL PAT-820 используется для того, чтобы измерять параметры электротехнического оборудования (электрических инструментов, полотняных товаров, etc.) которые определяют их безопасность: сопротивление защитных проводников, сопротивление изоляции, непрерывность соединений, утечка, сила, автоматическое измерение всех параметров RCD.
PAT-820 можно использовать для того чтобы испытать оборудование выполненное в соответствии со стандартами
Область применения измерителя PAT 820:
Как и остальные приборы серии PAT, прибор для проверки безопасности электрооборудования PAT-820 применяется в электроэнергетике при обслуживании электрических установок и оборудования для проверки их соответствия требованиям безопасности.
Особенности прибора:
- Сопротивление защитного проводника измеряется током 200 мА, 10 А или 25 А
- Сопротивление изоляции может измеряться напряжением 100 В или 250 В
- Возможность программировать последовательность измерений, что позволяет автоматизировать процесс диагностики
- Прибор определяет значение замещенного тока утечки, дифференцированного тока утечки и тока прикосновения
- Измерение мощности
- Проверка кабелей IEC
- Определение напряжения и частоты сети
- Диагностика выключателей УЗО
- Возможность измерения тока при помощи клещей
- Тестирование изоляции высоким напряжением – flash-тест
- Измерительный диапазон настраивается автоматически
- Поставляется с профессиональным ПО для обработки данных
- Интерфейс для подключения сканера штрих-кодов и USB-принтера
- Цветной сенсорный дисплей
Комплект поставки SONEL PAT-820:
- Кабель питания
- Измерительный провод 1,8 м
- Разъем SP-4, оранжевый
- Провод 1,8 м, красный, 5 кВ, «банан»
- Остроконечный щуп, красный, 5 кВ, «банан»
- Предохранитель 0314 015.VPX 15А 250ВАС 6,3 x 32 мм
- Кабель USB
- DVD-диск с программным обеспечением
------------------------------------------------
Компания «МЕТРИКА» – надежный поставщик контрольно-измерительного оборудования и гарант сертифицированных работ по поверке, ремонту и калибровке приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Организуем доставку по всей России курьерскими службами и транспортными компаниями. Будем рады ответить на ваши вопросы.
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
Измерение сопротивления провода заземления I = 200 мА
| Диапазон | Разрешение | Основная погрешность |
| 0,00 ... 0,99 Ом | 0,01 Ом | ±(4% и.в. + 2 е.м.р.) |
| 1,00 ... 19,99 Ом | ±(4% и.в. + 3 е.м.р.) |
Примечание: измерительный ток ≥ 200 мА для R ≤ 0,2 ... 1,99 Ом
Измерение сопротивления провода заземления I = 10 А
| Диапазон | Разрешение | Основная погрешность |
| 0 ... 999 мОм | 1 мОм | ±(3% и.в. + 4 е.м.р.) |
| 1,00 ... 1,99 Ом | 0,01 Ом |
Примечание:
- измерительный ток ≥ 10 А для R ≤ 0,5 Ом
- технический метод измерения обеспечивает высокую точность результатов
Измерение сопротивления провода заземления I = 25 А
| Диапазон | Разрешение | Основная погрешность |
| 0 ... 999 мОм | 1 мОм | ±(3% и.в. + 4 е.м.р.) |
| 1,00 ... 1,99 Ом | 0,01 Ом |
Примечание:
- измерительный ток ≥ 25 А для R ≤ 0,2 Ом
- технический метод измерения обеспечивает высокую точность результатов
Flash-тест/ тест высоким напряжением
| Диапазон | Разрешение | Основная погрешность |
| 0,00 ... 2,5 мА | 0,01 мА | ±(5% и.в. + 5 е.м.р.) |
Примечание:
- измерительное переменное напряжение 1500 В, 3000 В
- время измерения устанавливается в диапазоне 2 ... 180 с
Измерение сопротивления изоляции
| Un | Диапазон | Разрешение | Основная погрешность |
| 100 В | 0 ... 1999 кОм | 1 кОм | ±(5% и.в. + 8 е.м.р.) |
| 2,0 ... 19,99 МОм | 0,01 МОм | ||
| 20,0 ... 99,9 МОм | 0,1 МОм | ||
| 250 В | 0 ... 1999 кОм | 1 кОм | |
| 2,00 ... 19,99 МОм | 0,01 МОм | ||
| 20,0 ... 199,9 МОм | 0,1 | ||
| 500 В | 0 ... 1999 кОм | 1 кОм | |
| 2 ... 19,99 МОм | 0,01 МОм | ||
| 20,0 ... 599,9 МОм | 0,1 МОм |
Примечание:
- автоматический разряд емкости объекта по завершении измерений
- защита от попытки измерения объекта под напряжением
- макс. выходной ток 1,4 мА
Измерение тока утечки PE и дифференциального тока утечки
| Диапазон | Разрешение | Основная погрешность |
| 0,00 ... 3,99 мА | 0,01 мА | ±(5% и.в. + 2 е.м.р.) |
| 4,0 ... 19,9 мА | 0,1 мА |
Примечание:
- диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
- регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с, в середине времени измерения прибор автоматически меняет полярность в сетевой измерительной розетке и отображает большее значение
Измерение замещенного тока утечки
| Диапазон | Разрешение | Основная погрешность |
| 0,00 ... 3,99 мА | 0,01 мА | ±(5% и.в. + 2 е.м.р.) |
| 4,0 ... 19,9 мА | 0,1 мА |
Примечание:
- диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
- регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
- напряжение холостого хода: 25 .. 50 В
Измерение тока утечки прикосновения
| Диапазон | Разрешение | Основная погрешность |
| 0,000 ... 4,999 мА | 0,001 мА | ±(5% и.в. + 3 е.м.р.) |
Примечание:
- диапазон предела измерения: 0,01 ... 9,9 мА с разрешением 0,01 мА/0,1 мА
- регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
Тест срабатывания УЗО и измерение времени срабатывания
| Тип УЗО | Множитель | Диапазон | Разрешшение | Основная погрешность |
| Общего типа | 0,5 * I∆n | 0 ... 300 мс | 1 мс | ±(2% и.в. + 2 е.м.р.)* |
| 1 * I∆n | ||||
| 2 * I∆n | 0 ... 150 мс | |||
| 5 * I∆n | 0 ... 40 мс |
Примечание: для УЗО I∆n = 10 мА и кратности тока 0,5 * I∆n погрешность ±(2% и.в. + 3 е.м.р.)
Измерение ток срабатывания УЗО (синусоидальный дифференциальный ток)
| Номинал тока | Диапазон | Разрешение | Ток измерения | Основная погрешность |
| 10 мА | 3,3 ... 10,0 мА | 0,1 мА | 0,3 x I∆n ... 1,0 x I∆n | ±5% I∆n |
| 15 мА | 4,5 ... 15,0 мА | |||
| 30 мА | 9,0 ... 30,0 мА |
Примечание:
- измерение как положительных так и отрицательных полупериодов тока утечки
- максимальное время протекания измерительного тока 3200 мс
Измерение мощности S
| Диапазон | Разрешение | Основная погрешность |
| 0 ... 999 Вт | 1 Вт | ±(5% и.в. + 3 е.м.р.) |
| 1,00 ... 3,99 кВт | 0,01 кВт |
Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
Измерение мощности P
| Диапазон | Разрешение | Основная погрешность |
| 0 ... 999 Вт | 1 Вт | ±(5% и.в. + 3 е.м.р.) |
| 1,00 ... 3,99 кВт | 0,01 кВт |
Примечание: регулируемое время измерения: непрерывное или от 1 до 60 с, разрешение 1 с
Коэффициент мощности PF
| Диапазон | Разрешение | Основная погрешность |
| 0,00 ... 1,00 | 0,01 | ±(10% и.в. + 3 е.м.р.) |
Измерение тока потребления при измерении мощности
| Диапазон | Разрешение | Основная погрешность |
| 0,00 ... 15,99 А | 0,01 А | ±(2% и.в. + 3 е.м.р.) |
Измерение тока потребления при измерении мощности с клещами
| Диапазон | Разрешение | Основная погрешность |
| 100 мА ... 999 мА | 1 мА | ±(5% и.в. + 5 е.м.р.) |
| 1,00 А ... 9,99 А | 0,01 А | |
| 10,0 ... 24,9 А | 0,1 А |
Примечание: основная погрешность в таблице приведена без учета погрешности клещей
