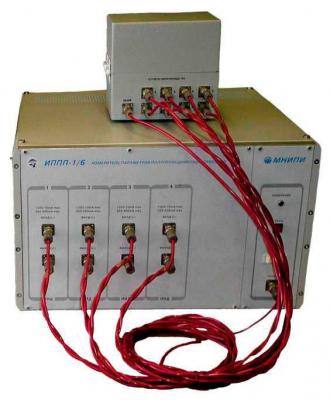

Измеритель параметров полупроводниковых приборов ИППП-1/1
Госреестр (ГРСИ): не указано
ИППП-1 – измеритель параметров полупроводниковых приборов.
Функции измерителя ИППП1:
- Измерение параметров полупроводниковых приборов (ППП) и контроль тест-структур на пластинах в процессе их производства, анализ брака
- Синхронизация измерений с другими, используемыми в испытаниях, измерительными устройствами.
- Ограничение тока и напряжения на измеряемом объекте по установленному порогу
- Курсорные измерения
- Представление ВАХ в виде графиков и таблиц на экране персонального компъютера (ПК)
- Вычисление расчётных параметров ППП и их функциональных зависимостей по результатам измерений
- Документирование и передача результатов измерений параметров ППП в электронном виде по локальной сети предприятия
- Формирование отчёта о полученных результатах
- Создание баз данных стандартных тестов по изделиям
- Работа с анализатором не требует специальных знаний в области программирования
Особенности измерителя ИППП-1:
- 4-канальная автоматизированная система для измерений параметров полупроводников (в т.ч. тест-структур на пластинах)
- Исследование ВАХ 2-х, 3-х, 4-полюсников
- Параметры каждого канала Источник/измеритель:- U: ±2 В, ±30 В (200 мА), ±120 В (±10 мА), I: ±20, ±200 нА, ±2, ±20, ±200 мкА, ±2, ±10мА, (±120В), ±20, ±200 мА ( ±30В)
- Погрешность источника и измерителя U, I ±0,5%
- Чувствительность измерителя U/I: 10 мкВ/0,1 пА
- Графики, таблицы, тексты, базы данных
- Интерфейс RS-232C, ПО для компьютера
- Габариты, масса: 450х266х444 мм, 23 кг
- Питание: ~220 В, 120 ВА
Комплектация измерителя ИППП-1:
- Измеритель ИППП-1
- Руководство по эксплуатации
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Мы осуществляем ремонт эталонного оборудования, зарубежных средств измерений (в том числе тех, что находятся под санкциями). Готовы проконсультировать вас по любым интересующим вопросам.
Получить более подробную информацию, точную стоимость и документацию, а также купить Измеритель параметров полупроводниковых приборов ИППП-1/1 по выгодной цене Вы можете, обратившись к менеджерам компании «Метрика», задав свой вопрос в форме обратной связи или по телефону 73432872972. Также вы можете воспользоваться корзиной и оформлением заказа в 1 клик. Мы предлагаем прозрачные условия оформления заказа и оперативную отгрузку со склада. Заказ будет быстро укомплектован, а отлаженная доставка по всей России позволит получить нужное оборудование в любой точке страны. Измеритель параметров полупроводниковых приборов ИППП-1/1 надежное и практичное решение от производителя МНИПИ. Гарантия на Измеритель параметров полупроводниковых приборов ИППП-1/1 1 год.Характеристики
|
Параметры измерения |
|
|
Количество каналов, шт. |
от одного до четырёх |
|
Диапазоны формирования/измерения напряжений каждого канала, В |
±2 В; ±30 В (до ±200мА) и ±120 В (до ±10мА) |
|
Погрешность установки/измерения напряжения, % |
0,5 % |
|
Диапазоны формирования/измерения тока каждого канала, мА |
±0,00002мА; ±0,0002 мА; ±0,002 мА; ±0,02 мА; ±0,2 мА; ±2 мА; ±20 мА (до ±120 В) и ±200 мА (до ±30В) |
|
Погрешность установки/измерения тока, % |
0,5 % |
|
Чувствительность измерителей напряжения, мкВ |
10 |
|
Чувствительность измерителей тока, пА |
0,1 |
|
Типы развёрток формируемых в каждом из каналов, любая из которых может быть импульсной. |
Линейная, логарифмическая, списком, пропорционально синхронная с развёрткой в другом канале, с одним и с двумя наклонами, постоянный уровень. |
|
Ограничение тока через исследуемый объект или напряжения на объекте. |
Согласно пороговым значениям, установленным для каждого канала в отдельности. |
|
Отображение измеренных и расчётных кривых на одном графике с двумя координатными осями (Y1 левая и Y2 правая) с указанием наименований, масштабов, даты и времени измерений. |
До 10 кривых, с выбором цвета каждой из них, цвета фона и шрифта, с выбором масштаба (линейный или логарифмический) по каждой из осей (Y1, Y2, X). |
|
Синхронизация внешних устройств (источников, измерителей) при исследовании преобразователей электрических величин в неэлектрические и обратно (свето- и фотодиоды, датчики Холла и др.) |
Логические ТТЛ - уровни по входному и выходному сигналам. |
|
Создание и редактирование собственных баз данных (тестов) по изделиям. |
Добавление, удаление, копирование, коррекция. |
|
Сохранение данных в электронном виде |
Графики в формате BMP, таблицы в текстовом формате с элементами табуляции |
|
Задание длительности шага по времени, длительности импульса, длительности паузы, длительности воздействия максимального (stress) и минимального уровней на объект в диапазоне, мс |
От 2 до 100000 |
|
Дискрет задания длительности, мс |
От 0,1 до 100 (в зависимости от диапазона) |
|
Общие данные |
|
|
Масса, кг |
23 кг |
|
Габариты, мм |
450х266х444 |
|
Потребляемая мощность, Вт |
120 |
|
Сеть, В, Гц |
220 В ± 10%, 50 Гц ± 1%, |
|
Интерфейс |
RS-232, скорость обмена 115 кбайт |
|
Условия эксплуатации |
|
|
Рабочая температура |
от +5 до + 40 °С |
|
Влажность |
80% при 25 °С |
