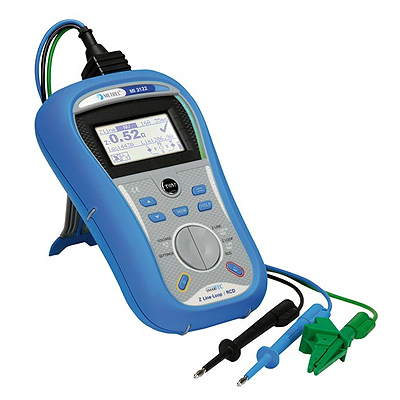

Измеритель полного сопротивления линии, контура и параметров УЗО Metrel MI 3122 SMARTEC Z Line-Loop / RCD
Госреестр (ГРСИ): не указано
С помощью прибора MI 3122 можно проводить измерения полного сопротивления линии и контура, а также проверку параметров УЗО. Встроенная таблица предохранителей и параметров УЗО позволяет быстро проводить оценку полученных результатов. Прибор снабжен большим дисплеем с подсветкой, а также двумя светодиодными индикаторами, позволяющими издалека определять результат в виде «Соответствует / не соответствует». Корпус прибора отличается надежностью и эргономичностью. Прибор также снабжен магнитом, который позволяет прикреплять его к металлическим поверхностям, что значительно облегчает работу.
Функции измерителя полного сопротивления линии, контура и параметров УЗО MI 3122:
- измерение времени срабатывания УЗО
- измерение тока срабатывания УЗО
- измерение напряжения прикосновения
- измерение полного сопротивления контура без отключения УЗО
- измерение полного сопротивления контура и линии
- расчет предполагаемого тока КЗ
- проверка последовательности чередования фаз
- измерение напряжения и частоты
Особенности измерителя полного сопротивления линии, контура и параметров УЗО MI 3122:
- оценка результатов в виде «соответствует» / «не соответствует» сопровождается соответствующим цветом светодиодного индикатора (зеленый / красный)
- быстрая проверка стандартных и селективных УЗО типов А и АС с номинальным дифференциальным током 10, 30, 100, 300, 500, 1000 мА
- измерение времени срабатывания УЗО со множителями тока x0,5, x1, x5
- возможность выбора начальной фазы испытательного тока (0° или 180°) при проверке УЗО
- встроенная память позволяет сохранить до 1500 измерений
- измерение полного сопротивления контура при измерительном токе 6,5 A
- опциональный трехфазный адаптер
- подключение к ПК посредством RS-232 или USB интерфейсов
- опциональное ПО EuroLink PRO позволяет быстро генерировать отчеты измерений
- магнит для фиксации прибора рядом с испытываемым объектом
- размеры: 135 x 230 x 75 мм
- масса (без батарей): 0,85 кг
------------------------------------------------
«МЕТРИКА»: поставка, поверка, ремонт, калибровка контрольно-измерительного оборудования по всей России. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши менеджеры подберут для вас идеальные условия доставки, а также учтут все технические пожелания. Будем рады ответить на ваши вопросы.
Характеристики
| Функции | Диапазон измерений | Разрешение | Погрешность измерений |
| Номинальный дифференциальный ток УЗО I∆N | 10, 30, 100, 300, 500, 1000 мА | - | - |
| Множитель I∆N | x 0,5, x 1, x 2, x 5 | - | - |
| Ток срабатывания УЗО | (0,2...1,1)x I∆N син. ток (тип AC) | 0,05 x I∆N | ± 0.1 I∆N |
| (0,2...1,5)x I∆N имп. ток (тип A, I∆N≥30 мА) | 0,05 x I∆N | ± 0.1 I∆N | |
| (0,2.. .2,2)x I∆N имп. ток (тип A, I∆N<30 мА) | 0,05 x I∆N | ± 0.1 I∆N | |
| Время срабатывания УЗО | 0,0…40,0 мс | 0,1 мс | ± 1 мс |
| 40,1 … 2000,0 мс | 0,1 мс | ± 3 мс | |
| Полное сопротивление линии | 0,00…9,99 Ом | 0,01 Ом | ±(5 % от измер. + 5 емр) |
| 10,0…99,9 Ом | 0,1 Ом | ±(5 % от измер. + 5 емр) | |
| 100…999 Ом | 1 Ом | ±10 % от измер. | |
| 1,00 …9,99 кОм | 10 Ом | ±10 % от измер. | |
| Полное сопротивление контура | 0,00…9,99 Ом | 0,01 Ом | ±(5 % от измер. + 5 емр) |
| 10,0…99,9 Ом | 0,1 Ом | ±(5 % от измер. + 5 емр) | |
| 100…999 Ом | 1 Ом | ±10 % от измер. | |
| 1,00 …9,99 кОм | 10 Ом | ±10 % от измер. | |
| Напряжение | 0…550 В | 1 В | ±(2 % от измер. + 2 емр) |
| Частота | 10…550 Гц | 0,1 Гц | ±(0,2 % от измер. + 1 емр) |
| Чередование фаз | 1.2.3 или 3.2.1 | - | - |
| Параметр | Значение | ||
| Общие характеристики | |||
| Питание | 9 В постоянного тока (6 x 1,5 В алкалиновых батарей или аккумуляторы NiMH, размер AА) | ||
| Категория перенапряжения | 600V CAT III, 300V CAT IV | ||
| Степень защиты | двойная изоляция | ||
| Рабочие условия | от -10 до +40 °С | ||
| Подключение к ПК | RS-232 или USB | ||
