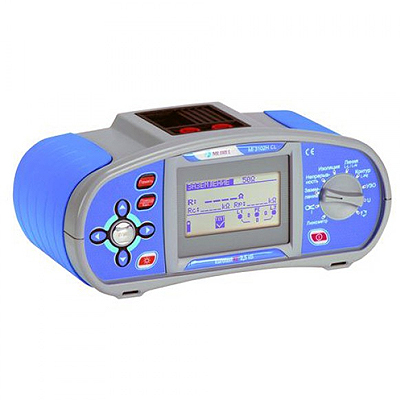

Многофункциональный измеритель параметров электроустановок Metrel MI 3102H CL EurotestXE 2,5 кВ (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель, заказать поверку, юстировку, калибровку или ремонт оборудования.
Востребованность 2-х клещевого метода измерения сопротивления заземления послужила причиной еще одной доработки прибора MI 3102H (напомним, что в 2010 году этот измеритель уже был дополнен функцией диагностики изоляции путем вычисления коэффициентов абсорбции и поляризации). Итогом планомерной работы разработчиков METREL по усовершенствованию MI 3102H стала модель MI 3102H CL, которая дает пользователю возможность не прибегать к забиванию штырей в грунт при измерении сопротивления заземляющих устройств.
Функции измерителя параметров электроустановок MI 3102H CL:
- измерение сопротивления изоляции в диапазоне до 10 ГОм напряжением до 2500 В
- измерение коэффициентов абсорбции (DAR), поляризации (PI), R60
- проверка непрерывности защитных проводников
- измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя автоматический расчет тока короткого замыкания
- проверка параметров селективных с стандартных УЗО АС и А типов с номинальными токами отключения от 10 мА до 1 А
- контроль порядка чередования фаз в трехфазных системах
- измерение сопротивления заземления по 3-х проводной схеме
- измерение сопротивления заземления 2-х клещевым методом (без использования штырей) с помощью опциональных клещей А1018, А1019
- измерение и частоты напряжения
- измерение силы тока (TRMS) с помощью опциональных клещей А1018
- измерение освещенности с помощью опциональных датчиков А1172, А1173
Отличительные особенности измерителя параметров электроустановок:
- Встроенная 3-х уровневая память и позволяет сохранять более 500 измерений
- Полная русификация.
- ПО Eurolink PRO позволяет быстро генерировать отчеты измерений.
- Рабочие условия от -10°с до +40°С, максимальная относительная влажность 95%
- Размеры (в мм): 230 x 103 x 115
- Масса: 1,3 кг
Комплект поставки измерителя параметров электроустановок MI 3102Н:
- Прибор EurotestXЕ 2,5 кВ
- Щуп «commander» с наконечником с двумя функциональными клавишами, 1,5 м
- Измерительный кабель с вилкой Шуко
- 2,5-кВ измерительный кабель для измерения сопротивления изоляции (2 1,5 м)
- Универсальный измерительный кабель, 1,5 м, 3 шт.
- Набор для измерения заземления (измерительные провода: 4 м + 2 х 20 м, измерительные штыри, 2 шт.)
- Адаптер сетевого напряжения + 6 NiMh АА аккумуляторов
- Измерительные наконечники, 3 шт. (синий, черный, зеленый)
- Зажим типа "крокодил", 3 шт. (черный, синий, зеленый)
- Кабель RS232/PC
- Кабель USB
- Мягкая сумка для переноски
- Мягкий ремень для переноски
- Программное обеспечение SW Eurolink PRO на CD
- Руководство по эксплуатации
- Книга «Guide for testing and verification of low voltage installations» на CD
- Свидетельство о калибровке
Дополнительные принадлежности к измерителю параметров электроустановок Metrel MI 3102H CL:
- Измерительный провод 20 м
- Трехфазный адаптер
- Тестовый провод, черный, 20 м
- 6-ти элементное зарядное устройство
- Щуп "commander" 1.5 м для MI3102
- Датчик люксметра, тип С
- Государственная поверка
- Соединительный провод к клещам А1074
- Комплект для измерения сопротивления заземляющих устройств по 3-х проводной схеме (штыри +провода 50 м)
- Изолированный стержень для дистанционных измерений параметров электроустановок
- Удлиняющая насадка для А 1201
- Токоизмерительные клещи (нижний диапазон, утечка)
- Токоизмерительные клещи
- Миниатюрные токовые клещи на малые токи
- Трехфазный кабель
- Тестовый провод, черный, 4 м
- Тестовый провод, черный, 50 м
- Датчик люксметра, тип В
------------------------------------------------
«МЕТРИКА» гарантирует высокое качество поставляемого оборудования и услуг по его поверке, ремонту и калибровке. Наша команда проводит метрологический аутсорсинг полного цикла с высокой точностью и в полном соответствии с требованиями и стандартами. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Функция | Диапазон измерения | Разрешение | Погрешность измерений |
| Сопротивление изоляции | U=100 В, 250 В: | ||
| R: 0,000 …1,999 МОм | 0,001 МОм | ±(5% от измер.+ 3 ед.мл.р.) | |
| 2,00 … 99,99 МОм | 0,01 МОм | ±(5% от измер.+ 3 ед.мл.р.) | |
| 100,0 … 199,9 МОм | 0,1 МОм | ±(5% от измер.+ 3 ед.мл.р.) | |
| U= 500 В, 1 кВ | |||
| R: 0,000 …1,999 МОм | 0,001MОм | ±(2% от измер.+ 3 ед.мл.р.) | |
| 2,00 … 99,99 МОм | 0,01 МОм | ±(2% от измер.+ 3 ед.мл.р.) | |
| 100,0 … 199,9 МОм | 0,1 МОм | ±(2% от измер.+ 3 ед.мл.р.) | |
| 200 … 999 МОм | 1 МОм | ±(10 % от измер.) | |
| U= 2,5 кВ | |||
| R: 0,000 …1,999 МОм | 0,001 МОм | ±(2% от измер.+ 3 ед.мл.р.) | |
| 2,00 … 99,99 МОм | 0,01 МОм | ±(2% от измер.+ 3 ед.мл.р.) | |
| 100,0 … 199,9 МОм | 0,1 МОм | ±(2% от измер.+ 3 ед.мл.р.) | |
| 200 … 1999 МОм | 1 МОм | ±(10 % от измер.) | |
| 2,00 … 9,99 ГОм | 10 МОм | ±(10 % от измер.) | |
| Коэффициент абсорбции (DAR) / поляризации (PI) | 0,01…9,99 | 0,01 | ±(5% от измер.+ 2 ед.мл.р.) |
| 10,0…100,0 | 0,1 | ±(5% от измер.) | |
| Непрерывность защитного проводника при токе 200 мА | 0,00 …19,99 Ом | 0,01 Ом | ±(3 % от измер.+ 3 ед.мл.р.) |
| 20,0 … 99,9 Ом | 0,1 Ом | ±(5 % от измер.) | |
| 100 … 1999 Ом | 1 Ом | ±(5 % от измер.) | |
| Непрерывность защитного проводника при токе 7 мА | 0,0 …99,9 Ом | 0,1 Ом | ±(5% от измер.+ 3 ед.мл.р.) |
| 100 … 1999 Ом | 1 Ом | ±(5% от измер.+ 3 ед.мл.р.) | |
| Полное сопротивление линии | 0,00 … 19,99 Ом | 0,01 Ом | ±(5 % от измер.+ 5 ед.мл.р.) |
| 20,0… 99,9 Ом | 0,1 Ом | ±(5 % от измер.+ 5 ед.мл.р.) | |
| 100 … 1999 Ом | 1 Ом | ±(5 % от измер.+ 5 ед.мл.р.) | |
| Полное сопротивление контура | 0,00 … 19,99 Ом | 0,01 Ом | ±(5 % от измер.+ 5 ед.мл.р.) |
| 20,0 …99,9 Ом | 0,1 Ом | ±(5 % от измер.+ 5 ед.мл.р.) | |
| 100 …1999 Ом | 1 Ом | ±(5 % от измер.+ 5 ед.мл.р.) | |
| Полное сопротивление контура, режим без отключения УЗО | 0,00 … 19,99 Ом | 0,01 Ом | ±(5 % от измер.+ 5 ед.мл.р.) |
| 20,0 …99,9 Ом | 0,1 Ом | ±(10 % от измер.) | |
| 100 …1999 Ом | 1 Ом | ±(10 % от измер.) | |
| Предполагаемый ток КЗ | 0,00…19,99 А | 0,01 А | См. погрешность измерения полного сопротивления контура или линии |
| 20,0…99,9 А | 0,1 А | ||
| 100…999 А | 1 А | ||
| 1,00…9,99 кА | 10 А | ||
| 10…24,4 кА | 100 А | ||
| Напряжение | 0 … 500 В | 1 В | ±(2 % от измер.+ 2 ед.мл.р.) |
| Частота | 45,0 Гц … 65,0 Гц | 0,1 Гц | ±2 ед.мл.р. |
| Номинальный отключающий ток I∆N | 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A | ||
| Напряжение прикосновения | 0, 0 …9,9 В | 0,1 В | (от 0% до 10%) от измер.+ 2 ед.мл.р. |
| 10,0…99,9 В | 0,1 В | (от 0% до 10%) от измер. | |
| Время срабатывания | 0 … 500 мс | 1 мс | ±3 мс |
| Ток срабатывания | 0,2 x I∆N …1,1 x I∆N (тип AC, I∆N = 10 мА) | 0,05 x I∆N | ±0,1 x I∆N |
| 0,2 x I∆N …2,2 x I∆N (тип A, I∆N = 10 мА) | 0,05 x I∆N | ±0,1 x I∆N | |
| 0,2 x I∆N …1,1 x I∆N (тип AС,I∆N ≥30 мА) | 0,05 x I∆N | ±0,1 x I∆N | |
| 0,2 x I∆N …1,5 x I∆N (тип А, I∆N ≥30 мА) | 0,05 x I∆N | ±0,1 x I∆N | |
| Сопротивление заземления по 3-х проводной схеме | 0,00…19,99 Ом | 0,01 Ом | ±(2 % от измер.+ 3 ед.мл.р.) |
| 20,0…99,9 Ом | 0,1 Ом | ±(2 % от измер.+ 3 ед.мл.р.) | |
| 100 …1999 Ом | 1 Ом | ±(2 % от измер.+ 3 ед.мл.р.) | |
| Сопротивление заземления 2-х клещевым методом | 0,00…9,99 | 0,01 | ±(10% от измер + 10 ед. мл. р.) |
| 10,0…19,9 | 0,1 | ±10% от измер | |
| 20,0…29,9 | 0,1 | ±20% от измер | |
| 30,0…39,9 | 0,1 | ±30% от измер | |
| Освещенность | 0,01 …19,99 люкс | 0,01 люкс | ±(5 % от измер.+ 2 ед.мл.р.) |
| 20,0 …199,9 люкс | 0,1 люкс | ±5 % от измер. | |
| 200 …1999 люкс | 1 люкс | ±5 % от измер. | |
| 2,00 …19,99 клюкс | 10 люкс | ±5 % от измер. | |
| Истинное среднеквадратическое значение силы тока | 0,0 мА…99,9 мА | 0,1 мА | ±(5 % от измер.+ 3 ед.мл.р.) |
| 100 мА…999 мА | 1 мА | ±5 % от измер. | |
| 1,00 A …19,99 A | 0,01 A | ±5 % от измер. | |
| Питание | 6 шт. 1,5 В алкалиновых / 1,2 В аккумуляторных батареи размер АА | ||
| Категория перенапряжения | 600 В CAT III; 300 В CAT IV | ||
| Класс защиты от поражения электротоком | Двойная изоляция | ||
| Подключение к ПК | RS-232 или USB | ||
