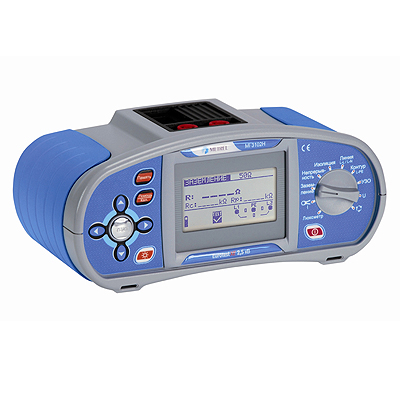

Многофункциональный измеритель параметров электроустановок Metrel MI 3102H EurotestXE 2,5 кВ
Госреестр (ГРСИ): не указано
Модернизированная версия уже популярного измерителя MI 3102H - теперь сбалансированный функциональный набор этого прибора обогащен еще и функцией диагностики изоляции, которая позволит выявить скрытые негативные процессы, приводящие к разрушению изоляционного материала. Неограниченное время измерения сопротивления изоляции позволяет получать важный параметр R60, который необходимо контролировать для ряда устройств в соответствии с требованиями ПУЭ и ПТЭЭПТ.
Прибор MI 3102H EurotestXЕ 2,5 кВ обладает компактным эргономичным дизайном и полным набором функций для измерения параметров электроустановок. Прибор позволяет проводить измерение сопротивления изоляции при напряжении от 100 до 2500 В. В измеритель параметров электроустановок Metrel MI 3102H встроена таблица характеристик предохранителей и УЗО, что обеспечивает быструю оценку результатов измерений. С помощью прибора также могут быть измерены освещенность и действующее значение тока TRMS (опция). Прибор оснащен переключателем функций. Все измерения могут быть сохранены в память прибора, основанную на 3-уровневой структуре. EurotestXЕ 2,5 кВ отличается выгодным соотношением цена - качество.
При разработке многофункционального измерителя параметров электроустановок MI3102H были учтены требования главы 1.8 ПУЭ и приложения 3 ПТЭЭП, что позволит использовать этот прибор для испытаний силовых кабельных линий, синхронных генераторов и компенсаторов, электродвигателей переменного тока, трансформаторов тока, трансформаторов напряжения, конденсаторов, полупроводниковых устройств, вводов, проходных изоляторов, выключателейֺи разъединителей, короткозамыкателей, комплектных распределительных устройств, щитов и токопроводов, сборных и соединительных шин, цепей питания приводов выключателей и разъединителей, цепей управления, защиты, автоматики, телемеханики и др.
Функции измерителя параметров электроустановок Metrel MI 3102H:
- измерение сопротивления изоляции в диапазоне до 10 ГОм напряжением до 2500 В
- измерение коэффициентов абсорбции (DAR), поляризации (PI), R6
- проверка непрерывности защитных проводников
- измерение полного сопротивления линии и контура со встроенной таблицей характе-ристик предохранителя автоматический расчет тока короткого замыкания
- проверка параметров селективных с стандартных УЗО АС и А типов с номинальны-ми токами отключения от 10 мА до 1 А
- контроль порядка чередования фаз в трехфазных системах
- измерение сопротивления заземления по 3-х проводной схеме
- измерение и частоты напряжения
- измерение силы тока (TRMS) с помощью опциональных клещей А1018
- измерение освещенности с помощью опциональных датчиков А1172, А1173
Отличительные особенности измерителя параметров электроустановок MI 3102H:
- Встроенная 3-х уровневая память и позволяет сохранять более 500 измерений
- Полная русификация
- ПО Eurolink PRO позволяет быстро генерировать отчеты измерений
- Рабочие условия от -10°с до +40°С, максимальная относительная влажность 95%
- Размеры (в мм): 230 x 103 x 115.
- Масса: 1,3 кг
Комплект поставки прибора MI 3102Н:
- Прибор EurotestXЕ 2,5 кВ
- Щуп «commander» с наконечником с двумя функциональными клавишами, 1,5 м
- Измерительный кабель с вилкой Шуко
- 2,5-кВ измерительный кабель для измерения сопротивления изоляции (2 1,5 м)
- Универсальный измерительный кабель, 1,5 м, 3 шт.
- Набор для измерения заземления (измерительные провода: 4 м + 2 х 20 м, измерительные штыри, 2 шт.)
- Адаптер сетевого напряжения + 6 NiMh АА аккумуляторов
- Измерительные наконечники, 3 шт. (синий, черный, зеленый)
- Зажим типа "крокодил", 3 шт. (черный, синий, зеленый)
- Кабель RS232/PC
- Кабель USB
- Мягкая сумка для переноски
- Мягкий ремень для переноски
- Программное обеспечение SW Eurolink PRO на CD
- Руководство по эксплуатации
- Книга «Guide for testing and verification of low voltage installations» на CD
- Свидетельство о калибровке
Дополнительные принадлежности к измерителю параметров электроустановок Metrel MI 3102H:
- Тестовый провод, черный, 20 м
- 6-ти элементное зарядное устройство
- Государственная поверка
- Соединительный провод к клещам А1074
- Комплект для измерения сопротивления заземляющих устройств по 3-х проводной схеме (штыри +провода 50 м)
- Изолированный стержень для дистанционных измерений параметров электроустановок
- Удлиняющая насадка для А 1201
- Токоизмерительные клещи (нижний диапазон, утечка)
- Трехфазный кабель
- Тестовый провод, черный, 4 м
- Тестовый провод, черный, 50 м
- Датчик люксметра, тип В
------------------------------------------------
Менеджеры компании «МЕТРИКА» подберут для вас наиболее подходящее оборудование в сжатые сроки и на комфортных условиях. Организуем поставки оборудования по всей России, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. С 2015 года нашими клиентами являются предприятия и лаборатории по всей стране, поэтому отлично знаем особенности сферы своей работы. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Функция | Диапазон измерений | Разрешение | Погрешность измерений |
| Сопротивление изоляции | U=100 В, 250 В: | ||
| R: 0,000 …1,999 MОм | 0,001 MОм | ±(5% от измер. + 3 емр) | |
| 2,00 …99,99 MОм | 0,01 MОм | ±(5% от измер. + 3 емр) | |
| 100,00 …199,9 MОм | 0,1 MОм | ±(5% от измер. + 3 емр) | |
| U=500 В, 1 кВ: | |||
| R: 0,000 …1,999 MОм | 0,001 MОм | ±(2% от измер. + 3 емр) | |
| 2,00 …99,99 MОм | 0,01 MОм | ±(2% от измер. + 3 емр) | |
| 100,00 …199,9 MОм | 0,1 MОм | ±(2% от измер. + 3 емр) | |
| 200 …999 MОм | 1 MОм | ±(10% от измер.) | |
| U=2,5 кВ: | |||
| R: 0,000 …1,999 MОм | 0,001 MОм | ±(2% от измер. + 3 емр) | |
| 2,00 …99,99 MОм | 0,01 MОм | ±(2% от измер. + 3 емр) | |
| 100,00 …199,9 MОм | 0,1 MОм | ±(2% от измер. + 3 емр) | |
| 200 …1999 MОм | 1 MОм | ±(10% от измер.) | |
| 2,00 …9,99 ГОм | 10 MОм | ±(10% от измер.) | |
| Коэффициент абсорбции (DAR) | 0,01...9,99 | 0,01 | ±(5% от измер. + 2 емр) |
| 10,0...100,0 | 0,1 | ±(5% от измер.) | |
| Коэффициент поляризации (PI) | 0,01...9,99 | 0,01 | ±(5% от измер. + 2 емр) |
| 10,0...100,0 | 0,1 | ±(5% от измер.) | |
| Измерительное напряжение | 0 … 3000 В | 1 В | ±(3% от измер. + 3 емр) |
| Непрерывность защитного проводника при токе 200 мA (R=200 мА) |
0,00 …19,99 Ом | 0,01 Ом | ±(3% от измер. + 3 емр) |
| 20,0 … 99,9 Ом | 0,1 Ом | ±(5% от измер.) | |
| 100 … 1999 Ом | 1 Ом | ±(5% от измер.) | |
| Непрерывность защитного проводника при токе 7 мA (R=7 мА) (непрерывное измерение) |
0,0 …99,9 Ом | 0,1 Ом | ±(5% от измер. + 3 емр) |
| 100 … 1999 Ом | 1 Ом | ±(5% от измер. + 3 емр) | |
| Полное сопротивление линии | 0,00 … 19,99 Ом | 0,01 Ом | ±(5% от измер.+ 5 емр) |
| 20,0… 99,9 Ом | 0,1 Ом | ±(5% от измер.+ 5 емр) | |
| 100 … 1999 Ом | 1 Ом | ±(5% от измер.+ 5 емр) | |
| Предполагаемый ток КЗ (фаза-ноль) | 0,00...19,99 А | 0,01 А | См. погрешность измерения полного сопротивления линии |
| 20,0...99,9 А | 0,1 А | ||
| 100...999 В | 1 А | ||
| 1,00...9,99 кА | 10 А | ||
| 10...24,4 кА | 100 А | ||
| Полное сопротивление контура | 0,00 … 19,99 Ом | 0,01 Ом | ±(5% от измер.+ 5 емр) |
| 20,0 …99,9 Ом | 0,1 Ом | ±(5% от измер.+ 5 емр) | |
| 100 …1999 Ом | 1 Ом | ±(5% от измер.+ 5 емр) | |
| Полное сопротивление контура, режим без отключения УЗО | 0,00 … 19,99 Ом | 0,01 Ом | ±(5% от измер.+ 5 емр) |
| 20,0 …99,9 Ом | 0,1 Ом | ±(10% от измер.) | |
| 100 …1999 Ом | 1 Ом | ±(10% от измер.) | |
| Предполагаемый ток КЗ (фаза-земля) | 0,00...19,99 А | 0,01 А | См. погрешность измерения полного сопротивления линии |
| 20,0...99,9 А | 0,1 А | ||
| 100...999 А | 1 А | ||
| 1,00...9,99 кА | 10 А | ||
| 10...24,4 кА | 100 А | ||
| Напряжение | 0 В … 500 В | 1 В | ±(2% от измер.+ 2 емр) |
| Частота | 45 Гц … 65 Гц | 0,1 Гц | ±2 емр |
| Чередование фаз | 1.2.3 или 2.1.3 | ||
| Параметры УЗО | |||
| Номинальный ток I∆N | 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A | ||
| Напряжение прикосновения Uс | 0, 0 …9,9 В | 0,1 В | (-0%/+10%) от измер. + 2 емр |
| 10,0…99,9 В | 0,1 В | (-0%/+10%) от измер. | |
| Время срабатывания | 0 … 500 мс (1/2 x IΔN, IΔN) | 1 мс | ±3 мс |
| 0 … 200 мс (2 x IΔN) | 1 мс | ±3 мс | |
| 0 … 150 мс (5 x IΔN) | 1 мс | ±3 мс | |
| Ток срабатывания | 0,2 x I∆N …1,1 x I∆N (тип AC, I∆N = 10 мA) | 0,05 x I∆N | ±0,1 x I∆N |
| 0,2 x I∆N …2,2 x I∆N (тип A, I∆N = 10 мA) | 0,05 x I∆N | ±0,1 x I∆N | |
| 0,2 x I∆N …1,1 x I∆N (тип AС,I∆N ≥ 30 мА | 0,05 x I∆N | ±0,1 x I∆N | |
| 0,2 x I∆N …1,5 x I∆N (тип А, I∆N ≥ 30 мА | 0,05 x I∆N | ±0,1 x I∆N | |
| Сопротивление заземления | 0,00…19,99 Ом | 0,01 Ом | ±(2 % от измер. + 3 емр) |
| 20,0…99,9 Ом | 0,1 Ом | ±(2% от измер. + 3 емр) | |
| 100 …1999 Ом | 1 Ом | ±(2% от измер. + 3 емр) | |
| Освещенность | 0,01 …19,99 лк | 0,01 лк | ±(5 % от измер. + 2 емр) |
| 20,0 …199,9 лк | 0,1 лк | ±5 % от измер. | |
| 200 …1999 лк | 1 лк | ±5 % от измер. | |
| 2,00 …19,99 клк | 10 лк | ±5 % от измер. | |
| Истинное среднеквадратическое значение силы тока | 0,0 мA…99,9 мA | 0,1 мA | ±(5 % от измер. + 3 емр) |
| 100 мA…999 мA | 1 мA | ±5 % от измер. | |
| 1,00 A …19,99 A | 0,01 A | ±5 % от измер. | |
| Питание | 6 x1,5 В AA алкал. батарей или 6 x1,2 В аккумуляторных батарей | ||
| Категория перенапряжения | 600 В CAT III; 300 В CAT IV | ||
| Степень защиты | Двойная изоляция | ||
| Степень защиты корпуса | IP42 | ||
| Подключение к ПК | RS-232 и USB | ||
| Масса, кг | 1,3 | ||
| Габаритные размеры, мм | 230х103х115 | ||
