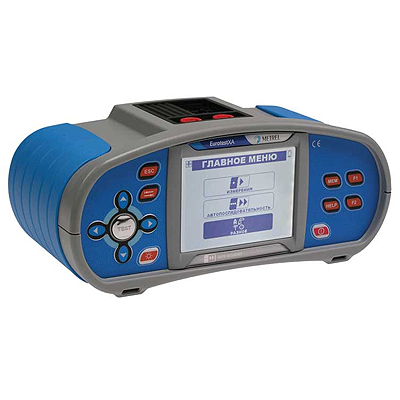

Многофункциональный измеритель параметров электроустановок Metrel MI 3105 EurotestXA (снят с производства)
Госреестр (ГРСИ): не указано
Прибор снят с производства. Обратитесь к нашим менеджерам, чтобы подобрать альтернативную модель:
- MI 3155 — измеритель параметров электроустановок
Вы можете заказать поверку, юстировку, калибровку или ремонт оборудования.
Прибор MI 3105 EurotestXA сконструирован в соответствии с международным стандартом IEC / EN 61557. Запатентованная компанией Metrel технология автоматического тестирования AUTO SEQUENCE® позволяет проводить измерения в 5 раз быстрее, чем обычно. Встроенная память имеет 10-уровневую структуру. В измеритель параметров электроустановок Metrel MI 3105 EurotestXA встроена таблица характеристик предохранителей и УЗО; есть возможность тестирования УЗО типа В. Имеется ряд дополнительных функций: измерение освещенности, поиск скрытых кабелей и коммуникаций, измерение удельного сопротивления грунта. Наличие данных характеристик делает EurotestXA прибором высочайшего класса.
Функции измерителя параметров электроустановок Metrel MI 3105:
- измерение сопротивления изоляции постоянному току
- проверка целостности защитных проводников
- измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя автоматический расчет тока короткого замыкания
- проверка параметров УЗО
- контроль последовательности чередования фаз в трехфазных системах
- измерение сопротивления заземления по 3-х проводной схеме, по 3-х проводной схеме с использованием одних клещей, а также с помо-щью метода 2-х клещей
- измерение и отображение напряжения в режиме реального времени
- измерение действующего значения тока (TRMS)
- обнаружение скрытых коммуникаций, кабелей, предохранителей
- измерение удельного сопротивления грунта
- измерение освещенности с помощью дополнительного датчика
Отличительные особенности измерителя параметров электроустановок Metrel MI 3105:
- Процедура автоматического тестирования AUTO SEQUENCE®
- Большой матричный дисплей (320 х 240 пикс.) с подсветкой обеспечивает отличное качество отображения информации
- Встроенная память основана на профессионально организованной 10-уровневой структуре и позволяет сохранять более 2000 измерений
- Встроенная клавиатура QUERTY позволяет вносить названия объектов измерения согласно структуре электроустановки
- Отображение напряжения в режиме реального времени позволяет контролировать уровни напряжения L-L, L-N, L-PE во время измерений
- Встроенная таблица характеристик предохранителей и УЗО обеспечивает быструю оценку результатов в виде «Соответствует/ Не соот-ветствует»
- Измерение параметров стандартных и селективных УЗО АС, А и В типов; функция измерения напряжения прикосновения без отключения УЗО
- Возможность проверки целостности защитных проводников при наличии сетевого напряжения, в том числе при встроенном УЗО
- Опциональный адаптер Euro-Z 290 A позволяет проводить очень точные измерения полного сопротивления линии и контура в диапазоне от 100мкОм до 2Ом (функция используется при измерениях в распределительных сетях и трансформаторах)
- Измерение токов TRMS, в том числе токов утечки с помощью токовых клещей
- Номинальная рабочая частота от 15 до 500 Гц позволяет применять прибор в различных областях
- Проверенная методика измерения заземления, исключающая влияние блуждающих токов
- Возможность измерения удельного сопротивления грунта с помощью опционального с-адаптера
- Поддержка систем TN, ТТ, IT
- Многофункциональный щуп "commander" с сетевой вилкой обеспечивает быстрое проведение измерений
- ПО Eurolink PRO позволяет быстро генерировать протоколы измерений
- Набор перезаряжаемых батарей и зарядное устройство включены в стандартный комплект поставки
- Размеры (в мм): 230 x 103 x 115
- Масса (без батарей): 1,3 кг
Комплект поставки прибора MI 3105ST:
- Прибор EurotestXA
- Щуп «commander» с вилкой Шуко, 1,5 м
- Универсальный измерительный кабель, 1,5 м
- Адаптер сетевого напряжения + 6 NiMh АА аккумуляторов
- Измерительные наконечники, 3 шт. (синий, черный, зеленый)
- Зажим типа "крокодил", 3 шт.
- Кабель RS232/PC
- Кабель USB
- Мягкая сумка для переноски
- Мягкий ремень для переноски
- Программное обеспечение SW Eurolink PRO на CD
- Краткая инструкция по эксплуатации
- Полная инструкция по эксплуатации на CD
- Книга "Measurements on electric installations" на CD
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Организуем поставки оборудования по всей стране, а также обеспечиваем поверку, калибровку, юстировку и ремонт приборов. Мы всегда учитываем пожелания: предлагаем различные формы оплаты, заключение договоров по форме заказчика, предоставляем персонального менеджера для постоянных клиентов. Наши специалисты готовы проконсультировать вас по любым интересующим вопросам.
Характеристики
| Функция | Диапазон измерений | Разрешение | Погрешность измерений |
| Сопротивление изоляции | U=50 В,100 В,250 В: R: 0,00 …19,99 MОм 20,0 … 99,9 МОм 100,0 … 199,9 МОм U= 500 В, 1 кВ: R: 0,00 …19,99 MОм 20,0 … 199,9 МОм 200 … 299 МОм 300 … 1000 МОм |
0,01MОм 0,1 МОм 0,1 МОм 0,01MОм 0,1 МОм 1 МОм 1 МОм |
±(5% от измер. + 5 емр) ±(10 % от измер.) ±(20 % от измер.) ±(5% от измер. + 3 емр) ±(10 % от измер.) ±(10 % от измер.) ±(20 % от измер.) |
| Непрерывность защитного проводника при токе 200 мA (R200мА) | 0,00 …19,99 Ом 20,0 … 199,9 Ом 200 … 1999 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(3 % от измер. + 3 емр) ±(5 % от измер.) ±(5 % от измер.) |
| Непрерывность защитного проводника при токе 7 мA (R7мА) (непрерывное измерение) | 0,0 …19,9 Ом 20 … 1999 Ом |
0,1 Ом 1 Ом |
±(5% от измер. + 3 емр) ±(5% от измер. + 3 емр) |
| Полное сопротивление линии | 0,00 … 9,99 Ом 10,0… 99,9 Ом 100 … 999 Ом 1,00 … 9,99 кОм 10,0 …19,9 кОм |
0,01 Ом 0,1 Ом 1 Ом 10 Ом 100 Ом |
±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) |
| Полное сопротивление контура | 0,00 … 9,99 Ом 10,0 …99,9 Ом 100 …19999 Ом |
0,01 Ом 0,1 Ом 1 Ом |
±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) ±(5 % от измер.+ 5 емр) |
| Напряжение | 0 В ... 550 В | 1 В | ±(2 % от измер.+ 2 емр) |
| Частота | 0,00 Гц … 999,99 Гц | 0,01 Гц | ±(0,2 % от измер.+ 1 емр) |
| Чередование фаз | 1.2.3 или 3.2.1 | ||
| Параметры УЗО | |||
| Номинальный ток IΔN | 10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A | ||
| Напряжение прикосновения Uc | 0, 0 …19,9 В 20,0…99,9 В |
0,1 В 0,1 В |
(-0%/+15%) от измер. ± 10 емр (-0%/+15%) от измер. |
| Время срабатывания | 0,0 … 40,0 мс 0,0 … макс. время (2000,0 мс) |
0,1 мс 0,1 мс |
±1 мс ±3 мс |
| Ток срабатывания | 0,2 x IΔN …1,1 x IΔN (тип AC) 0,2 x IΔN …1,5 x IΔN (тип A, IΔN ≥30 мA) 0,2 x IΔN …2,2 x IΔN (тип A,IΔN <30 мA) 0,2 x IΔN …2,2 x IΔN (тип B) |
0,05 x IΔN 0,05 x IΔN 0,05 x IΔN 0,05 x IΔN |
±0,1 x IΔN ±0,1 x IΔN ±0,1 x IΔN ±0,1 x IΔN |
| Сопротивление заземления (3-проводный метод, 3-проводный метод с использованием одних клещей) | 0,00…19,99 Ом 20,0…199,9 Ом 200 …1999 Ом 2000 …9999 Ом |
0,01 Ом 0,1 Ом 1 Ом 1 Ом |
±(3 % от измер. + 3 емр) ±(3 % от измер. + 3 емр) ± 5 % от измер. ± 10 % от измер. |
| Сопротивление заземления (метод двух клещей) | 0,00 …19,99 Ом 20,0 …30,0 Ом 30,1 …39,9 Ом |
0,01 Ом 0,1 Ом 0,1 Ом |
±(10 % от измер. + 10 емр) ± 20 % от измер. ± 30 % от измер. |
| Удельное сопротивление грунта | 0,0 … 99,9 Ом·м 100 … 999 Ом·м 1,00 … 9,99 Ом·м 10,0 … 99,9 Ом·м >100 Ом·м |
0,1 Ом·м 1 Ом·м 0,01кОм·м 0,1 кОм·м 1 кОм·м |
± 5 % от измер. ± 5 % от измер. ± 5 % от измер.; ± 10 % от измер. ± 10 % от измер.; ± 20 % от измер. ± 20 % от измер. |
| Освещенность | 0,00 …19,99 лк 20,0 …199,9 лк 200 …1999 лк 2,00 …19,99 клк |
0,01 лк 0,1 лк 1 лк 10 лк |
±(5 % от измер. + 2 емр) ±(5 % от измер. + 2 емр) ±(5 % от измер. + 2 емр) ±(5 % от измер. + 2 емр) |
| Ток (ИСКЗ) | 0,0 мA…99,9 мA 100 мA…999 мA 1,00 A .…19,99 A |
0,1 мA 1 мA 0,01 A |
±(3 % от измер. + 3 емр) ±(3 % от измер. + 3 емр) ±(3 % от измер. + 3 емр) |
| Тестирование варистора | 0 … 625 В перем.тока; 0 … 1000 В пост.тока | 1 В | ±(3 % от измер. + 3 емр) |
| Питание | 6 x1,5 В AA алкал. батарей или 6 x1,2 В аккумул. батарей | ||
| Категория перенапряжения | 600 В CAT III; 300 В CAT IV | ||
| Степень защиты | Двойная изоляция | ||
| Подключение к ПК | RS-232 и USB | ||
