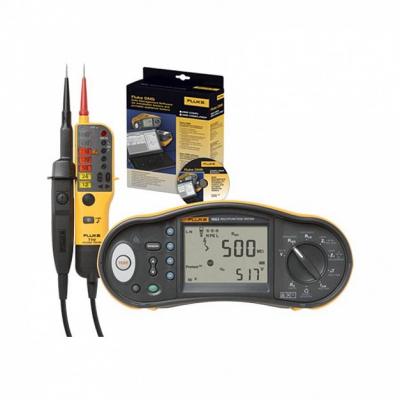

Многофункциональный тестер электроустановок Fluke 1662 SCH
Госреестр (ГРСИ): не указано
Многофункциональный тестер электроустановок Fluke 1662 SCH измеряет и фиксирует параметры одно- и трехфазных электросистем, такие как целостность цепи, сопротивление контура, ток срабатывания УЗО, ожидаемый ток короткого замыкания и многие другие. Самодиагностика осуществляется автоматически при включении многофункционального тестера электроустановок Fluke 1662 SCH. Это обеспечивает безопасность проводимых работ за счет постоянного контроля всех систем многофункционального тестера.
Диагностика трехфазных двигателей выполняется с помощью многофункционального тестера электроустановок Fluke 1662 SCH. Благодаря этому прибору, вы можете выявить такие неисправности электродвигателей, как плохой контакт в обмотке ротора, разворот двигателя при обрыве одной из фаз, повреждения изоляции обмоток и многие другие.Проверка УЗО, осуществляемая с помощью многофункционального тестера электроустановок Fluke 1662 SCH, позволяет определить неисправность устройств, обеспечивающих безопасность от поражения человека электрическим током. Совместно с этим, выполняется проверка ожидаемого тока короткого замыкания, в том числе, и на землю. За счет применения этих функций, вы можете выполнить комплексную проверку устройств защитного отключения.
Индикатор чередования фаз, встроенный в многофункциональный тестер электроустановок Fluke 1662 SCH обеспечивает проверку правильной работы трехфазной сети. При использовании тестера, вы можете определить такие неисправности трехфазной сети, как несимметрию токов и напряжений (перекос фаз) и обрыв рабочего нуля. При измерении целостности цепи, выполняется проверка всей сети до вводного автомата. Диагностика включает в себя проверку полярности проводки, измерение сопротивления контура и шлейфа, время срабатывания УЗО, величину тока отсечки УЗО. Если прибор обнаружит подключенные к сети устройства, то он сразу прекратит измерения, чтобы не повредить электрооборудование тестовым напряжением.
Комплект поставки:
- Тестер электроустановок Fluke 1662 SCH
- Батареи AA (IEC LR6) (6 шт.)
- Твердый футляр для переноски C1600
- Адаптер для компенсации сопротивления измерительных проводов, сверхпрочный шнур питания, комплект стандартных измерительных проводов STD
- Ремешок для переноски и крепления на поясе с подкладкой
- Краткое справочное руководство
- Датчик с дистанционным управлением TP165X и измерительный провод
- Руководство пользователя на CD-ROM
------------------------------------------------
Компания «МЕТРИКА» занимается поставками оборудования по всей России. Предлагаем комфортные условия для каждого заказчика, услуги качественной поверки, ремонта и калибровки приборов, сотрудничество с сертифицированными лабораториями, успешное участие в тендерах. Доставляем приборы по всей России курьерскими службами и транспортными компаниями. Наша команда готова найти решение вопроса любого уровня сложности. Будем рады ответить на ваши вопросы.
Характеристики
| Параметр | Значение | |
| Измерение напряжения переменного тока | ||
| Диапазон | 500 В | |
| Разрешение | 0,1 В | |
| Погрешность при 45–66 Гц | 0,8 % + 3 | |
| Входной импеданс | 360 кОм | |
| Защита от перегрузки | 660 В среднеквадратичное | |
| Проверка целостности цепи (RLO) | ||
| Диапазон (автоматический выбор) | 20 Ом / 200 Ом / 2000 Ом | |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | |
| Напряжение разомкнутой цепи | > 4 B | |
| Измерение сопротивления изоляции (RISO) | ||
| Испытательные напряжения | 100–250–500–1000 В | |
| Погрешность испытательного напряжения (при номинальной силе испытательного тока) | +10%, –0% | |
| Испытательное напряжение | 50 В 100 В 250 В 500 В 1000 В |
|
| Диапазон сопротивления изоляции | 20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм |
|
| Разрешение | 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм |
|
| Испытательный ток | 1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм |
|
| Импеданс контура и шлейфа (ZI) | ||
| Диапазон | 10 Ом / 0,001 Ом / Режим больших токов мОм | |
| Разрешение | 0,01 Ом / 0,1 Ом / 1 Ом | |
| Ожидаемый ток короткого замыкания на землю, проверка PSC | ||
| Диапазон | 1000 А / 10 кА (50 кА) | |
| Разрешение | 1 А / 0,1 кА | |
| Вычисление | Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивление шлейфа (L-N) соответственно. | |
| Проверка УЗО, проверяемые типы УЗО | ||
| Тип УЗО | AC¹ G²,S³ |
|
| Модель 1662 | A = «4», AC¹, G²,S³ | |
| Примечания | ¹Отклик на переменный ток ²Общего типа, без задержки ³Задержка времени = «4»Отклик на импульсный сигнал = «5»Отклик на сглаженный сигнал постоянного тока |
|
| Проверка скорости срабатывания (ΔT) | ||
| Настройки тока¹ | 10–30–100–300–500–1000 мА – ВАр 10–30–100 мА |
|
| Множитель | x ½, x 1 x 5 |
|
| Диапазон измерений | УЗО типа G | 310 мс 50 мс |
| УЗО типа S | 510 мс 160 мс |
|
| Примечания | ¹1000 мА только для типа AC 700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B. |
|
| Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN) | ||
| Диапазон тока | 30–110 % номинального тока УЗО¹ | |
| Величина ступени | 10 % от IΔN² | |
| Длительность ступени | Тип G | 300 мс/ступень |
| Тип S | 500 мс/ступень | |
| Погрешность измерений | ±5 % | |
| Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1) | 50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B |
|
| Примечания | ¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B |
|
| Индикация чередования фаз | ||
| Пиктограмма | Индикатор чередования фаз активен. | |
| Общие технические характеристики | ||
| Размер (Д x Ш x В) | 10 x 25 x 12,5 см | |
| Масса (с батареями) | 1,3 кг | |
| Размер и количество батарей | Тип АА, 6 шт. | |
| Степень защиты | IP40 | |
| Безопасность | Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2 | |
| Перенапряжение | CAT III / 500В; CAT IV 300В | |
| Диапазоны и погрешность измерений | от EN61557-1 до EN61557-7, изд. 2, и EN61557-10, изд. 2 | |
